ONKRON G80 - Variantes de Instalación del Soporte; A) Instalación en el Borde de Escritorio

37

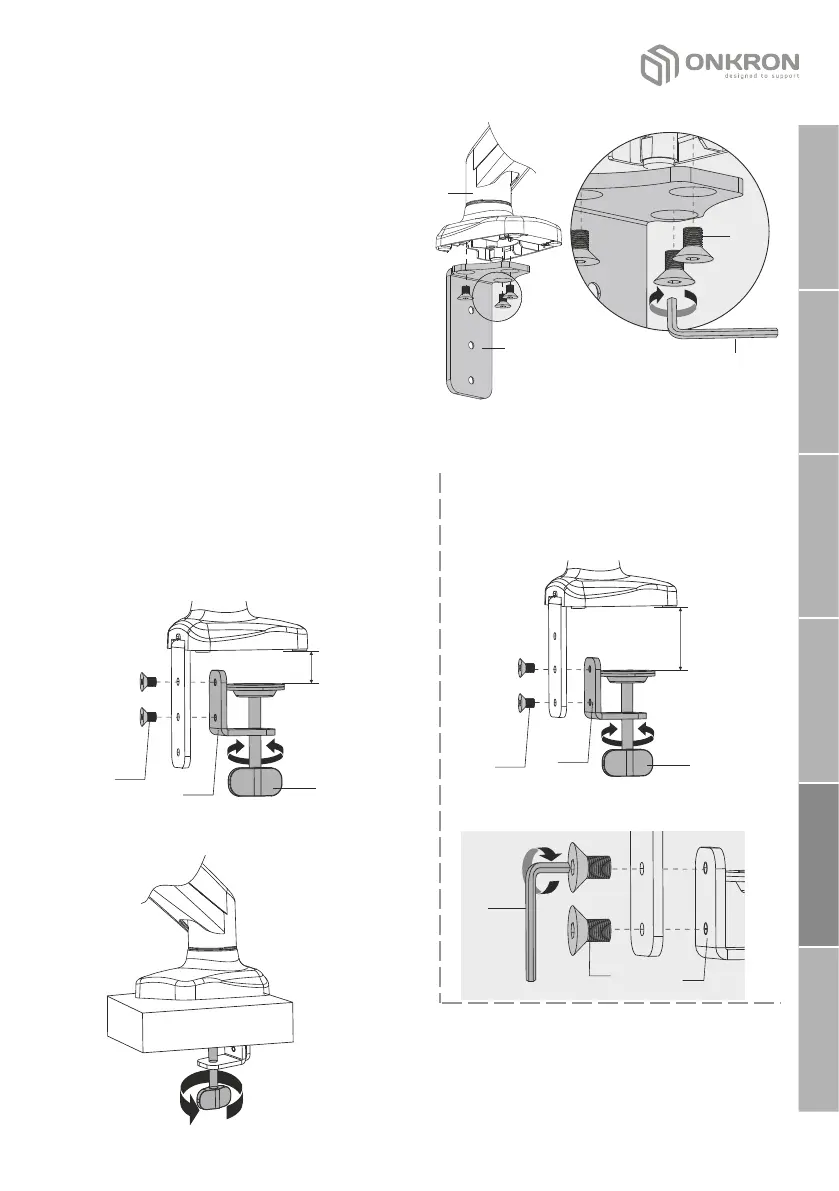

1. Variantes de instalación del soporte
a) Instalación en el borde de
escritorio:
Una el detalle (B) con la base del
soporte a través de tres tornillos (D)
utilizando la llave (I).
D
I
A
B
• Ajuste el ancho de la abrazadera según el grosor de su mesa y fije el
detalle (C) con dos tornillos (D) utilizando la llave (I):
10-53mm
0.4"-2"
С
B
50-83mm
1.97"-3.27"
С
B
• El orificio de montaje superior
y medio colocado sobre el
detalle (B).
el grosor mínimo de la mesa= 10 mm(0.4")
el grosor máximo de la mesa = 53 mm(2")
el grosor mínimo de la mesa= 50 mm(1.97")
el grosor máximo de la mesa = 83 mm(3.27")
• E l o r i f i c i o d e m o n t a j e
inferior y medio colocado
sobre el detalle (B).
el tablero de
la mesa
I
D
B
џ Fije el soporte sobre el borde del
escritorio mediante de abrazadera.
D
D
