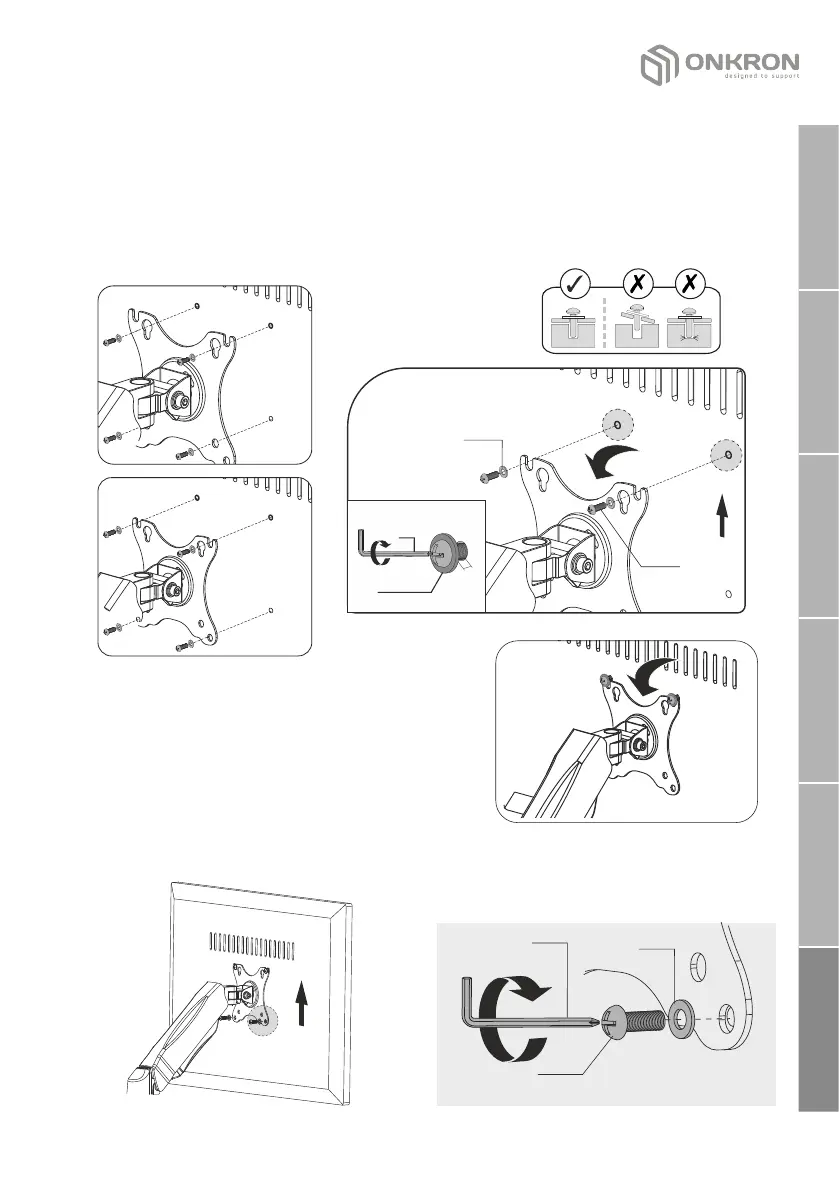

2 Установка VESA панели к монитору.
• В зависимости от размера VESA-отверстий монитора используйте
винты М-А или М-В. Закрутите подходящие винты М-А или М-В и
шайбы М-С с помощью ключа (J) в верхние VESA-отверстия
монитора, не доворачивая 3 мм до поверхности монитора.
Внимательно рассмотрите рисунок ниже:
M-B
M-A
M-C
J
M-B
M-A
ВЕРХ
џ Аккуратно навесьте на кронштейн
м о н и то р та к и м о б р а з о м , ч т о б ы
вкрученные винты попали в верхние
пазы VESA-панели.
ВЕРХ
M-B
M-A
M-C
J
џ З а к р е п и т е м о н и т о р к н и ж н и м
отве рст и ям VES A-п а нел и д вумя
оставшимися винтами (М-А) или (М-В)
и шайбами (М-С) с помощью ключа (J).
3 mm
0.11"
