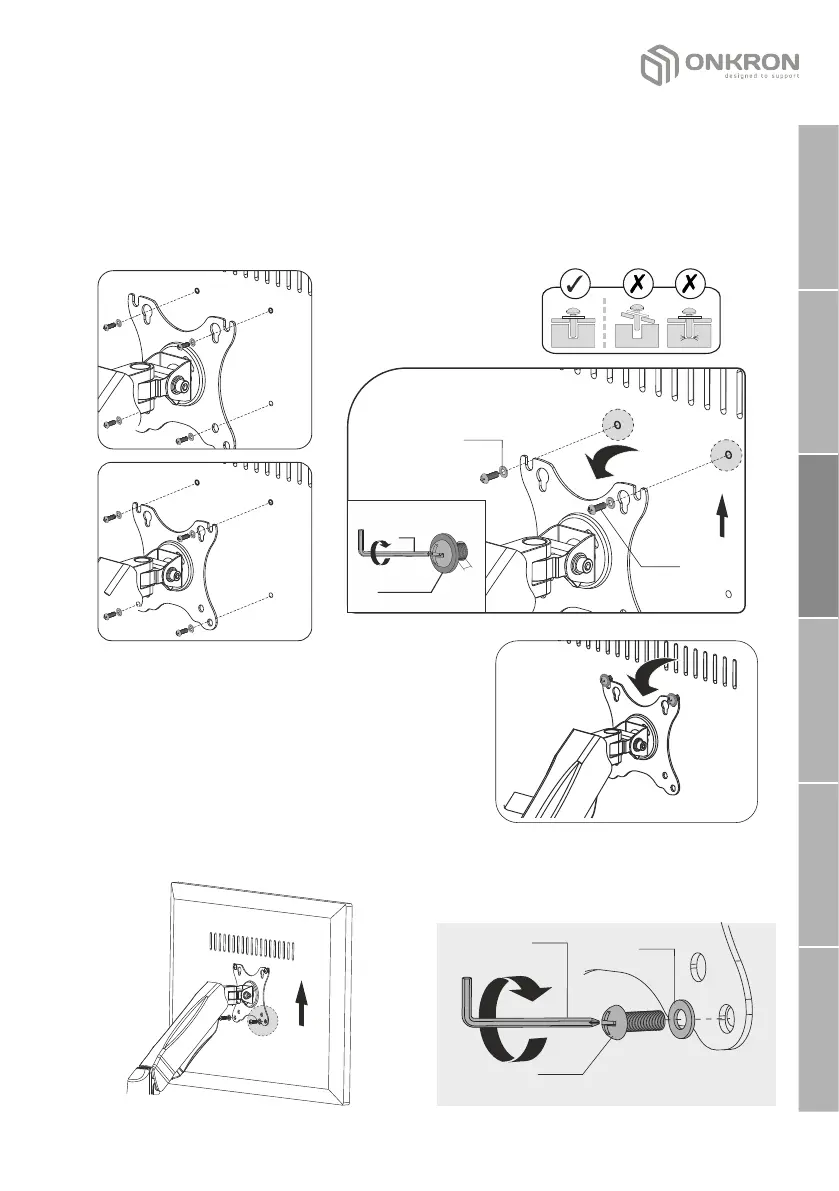

2 L'installation du panneau VESA au moniteur.
• En fonction de la taille des trous VESA du moniteur, utilisez des vis M-
A ou m-B. Vissez les et les rondelles M-C à l'aide de la clé (J) dans les
trous VESA supérieurs du moniteur sans aller jusqu'au bout de la vis.
Regardez attentivement l'image ci-dessous:
M-B
M-A
M-C
J
M-B
M-A
HAUT
џ Accrochez délicatement le moniteur sur
le support de manière à ce que les vis
s ' e n f o n c e n t d a n s l e s r a i n u r e s
supérieures du panneau VESA.
HAUT
M-B
M-A
M-C
J
џ Fixez le moniteur aux trous inférieurs du
pann eau VE S A avec l e s deux v i s
re s t a n t es ( M - A ) o u ( m- B ) e t le s
rondelles (M-C) à l'aide de la clé (J).
3 mm
0.11"
