ONKRON G80 - Способы Установки Кронштейна; A) Установка Крепления На Край Стола

45

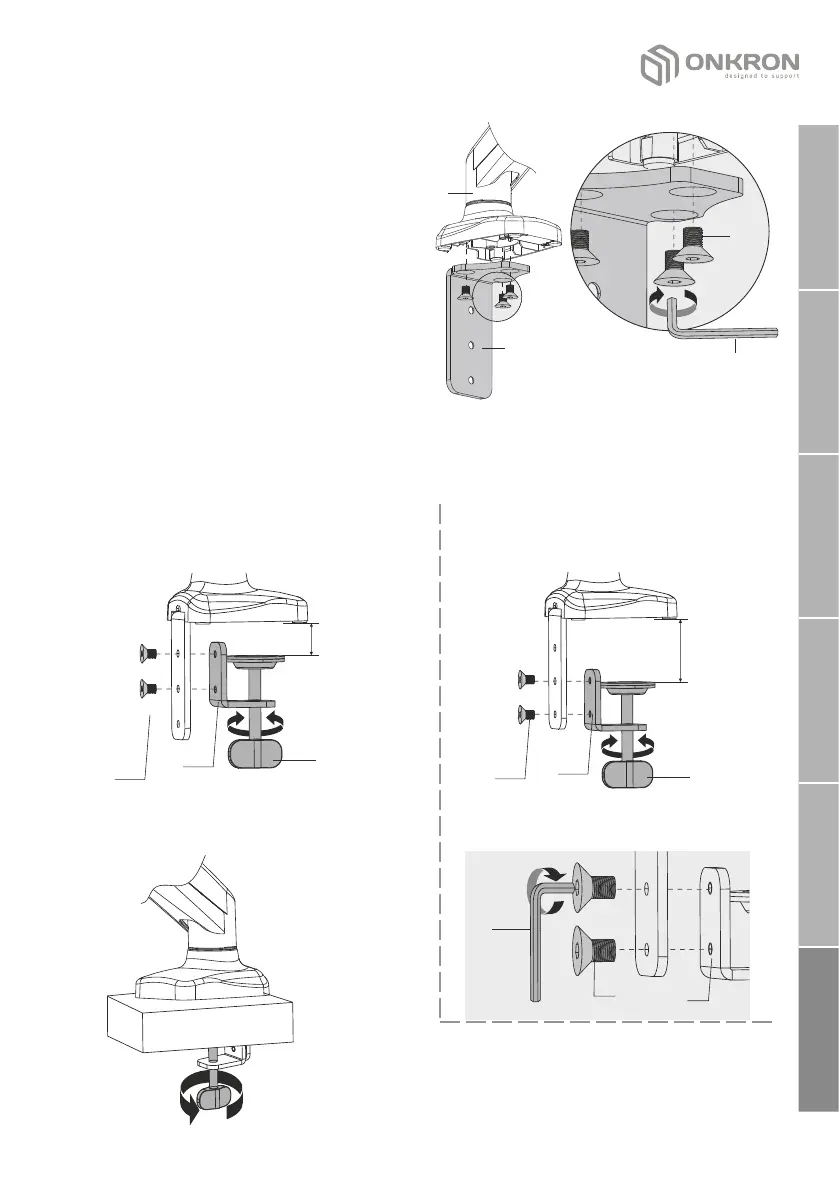

1. Способы установки кронштейна
a) Установка крепления на край
стола:
Закрепите уголок (В) к основанию
кронштейна (А) тремя винтами (D),
используя ключ (I).
D
I
A
B
• В з а в и с и м о с т и о т т о л щ и н ы с т о л е ш н и ц ы , н а к о т о р у ю
устанавливается кронштейн, закрепите струбцину (С) двумя
винтами (D), используя ключ (I):
10-53 мм
С
B
50-83 мм
С
B
• В в е р х н е е и с р е д н е е
отверстия уголка (В).
мин. толщина столешницы = 10 мм
макс. толщина столешницы = 53 мм
мин. толщина столешницы = 50 мм
макс. толщина столешницы = 83 мм
• В среднее и нижнее
отверстия уголка (В).
стол
еш
ница
I
D
B
џ З а к р е п и т е к р о н ш т е й н з а к р а й
столешницы при помощи струбцины.
D
D
