ONKRON G80 - B) Instalación a un Ojal en la Mesa

38
English
Deutsche
Français
Italiano
Español
Русский

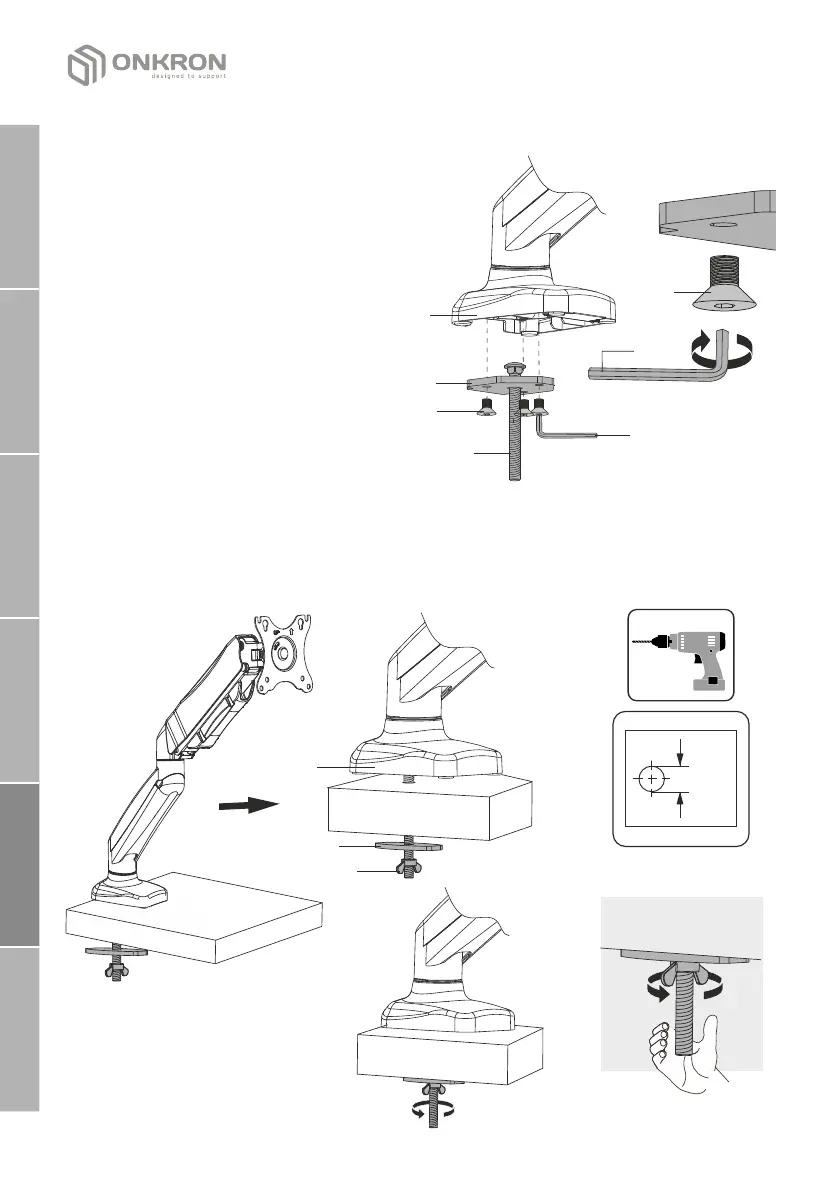

џ Coloque el tornillo (G) en la placa
triangular (E).
џ Fije la placa (E) sobre la base del
soporte (A) a través de tres
tornillos (D) utilizando la llave (I).
џ Taladre el ojal en la superficie de la mesa.
џ Inserte el soporte en el orificio de la mesa y fíjelo desde la parte
inferior con el separador (H) y la tuerca (F).
F
H
E
l tablero de la mesa
A
b) Instalación a un ojal en la mesa:
El tablero de
la mesa
ATENCION:
Diámetro mínimo del ojal = 10 mm (0.4")
Diámetro máximo del ojal = 20 mm (0.78")
El tablero de la mesa
El tablero de
la mesa
D
I
G
E
D
A
I
Ø10-20 mm
Ø0.4"-0.78"
