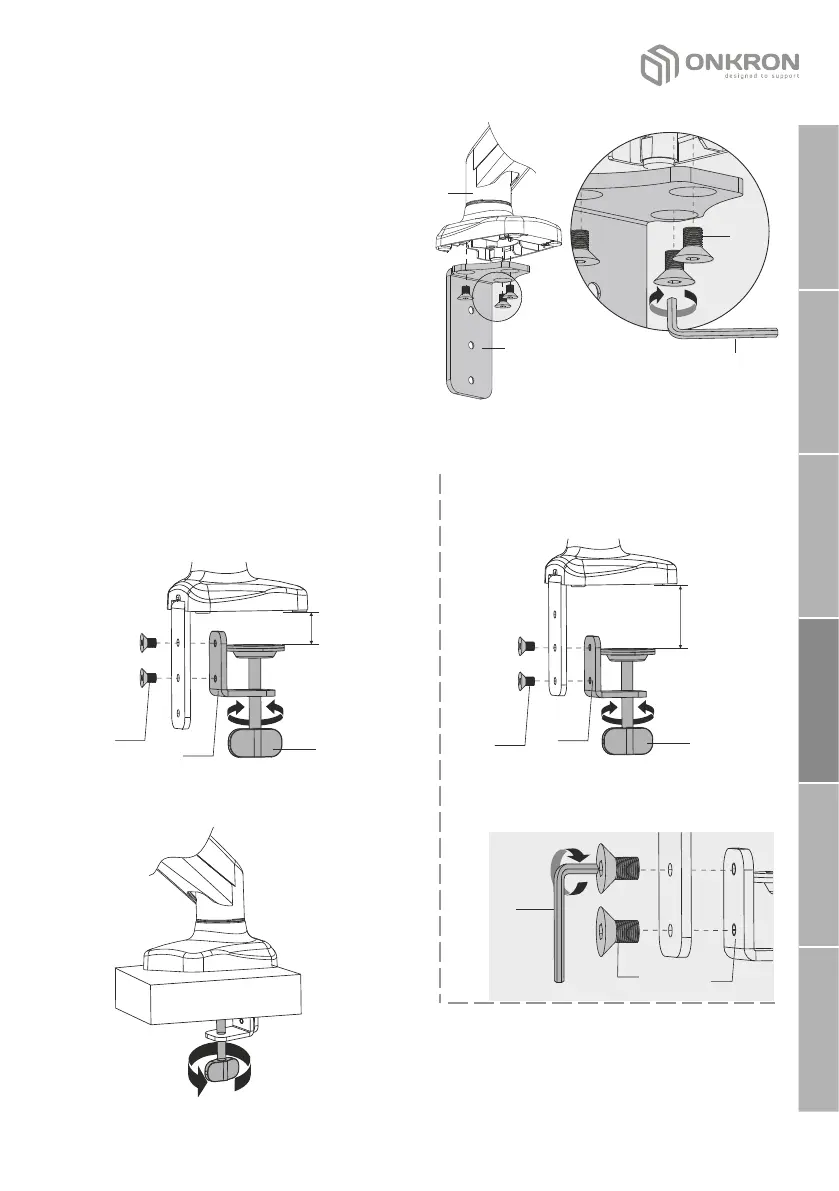

1. Modi per installare la staffa
a) Installazione sul bordo del
tavolo:
Fissare la staffa (B) alla base della
staffa (A) con tre viti (D) utilizzando la
chiave (I).
D
I
A
B
• Secondo dello spessore del tavolo su cui viene installata la staffa,
fissare il morsetto (C) con due viti (D) utilizzando una chiave (I):
10-53mm
(0.4"-2")
С
B
50-83mm
(1.97"-3.27")
С
B
• Nei fori superiore e centrale
dell'angolo (B).
min. spessore del tavolo = 10 mm(0.4")
max. spessore del tavolo = 53 mm(2")
min. spessore del tavolo = 50 mm(1.97")
max. spessore del tavolo = 83 mm(3.27")
• Nel foro centrale e inferiore
dell'angolo (B).
I
D
B
џ Fissare la staffa al bordo del tavolo con
un morsetto.
tavolo
D
D
