ONKRON G80 - Installazione del Pannello VESA Sul Monitor

31
English
Deutsche
Français
Italiano
Español
Русский
VESA 100
VESA 75

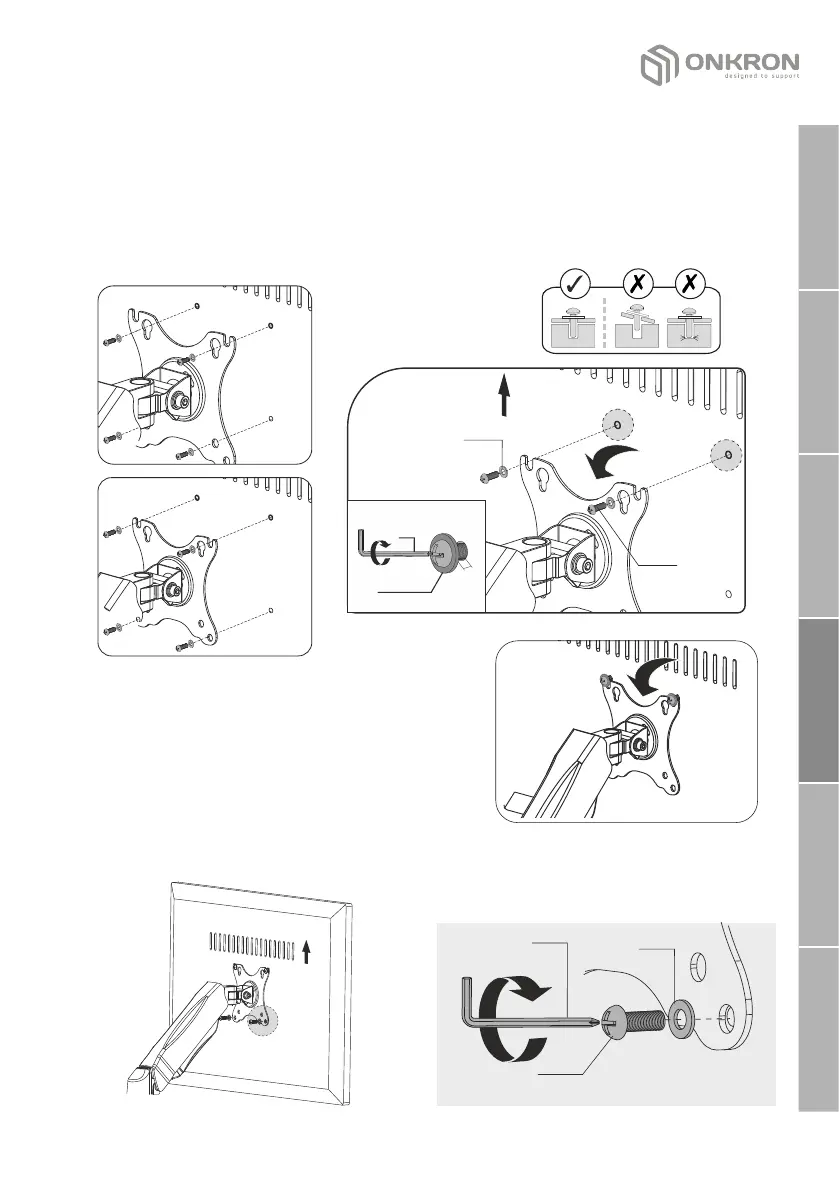

2 Installazione del pannello VESA sul monitor.
• Utilizzare le viti M-A o M-B secondo delle dimensioni del foro VESA
del monitor. Utilizzare la chiave (J) per avvitare le viti MA o MB
appropriate e le rondelle MB nei fori VESA superiori del monitor,
senza spingere 3 mm (0.11 ") sulla superficie del monitor. Rivedere
attentamente l'illustrazione di seguito:
M-B
M-A
M-C
J
M-B
M-A
Parte
superiore
џ Appendere con cura il monitor alla
staffa in modo che le viti avvitate si
inseriscano negli slot superiori del
pannello VESA.
M-B
M-A
M-C
J
џ Fissare il monitor ai fori inferiori del
pannello VESA con le due viti rimanenti
(M-A) o (M-B) e le rondelle (M-C)
utilizzando la chiave (J).
3 mm
0.11"
Par
te superio
re
