ONKRON G80 - B) Installation durch Loch in den Tisch

14
English
Deutsche
Français
Italiano
Español
Русский

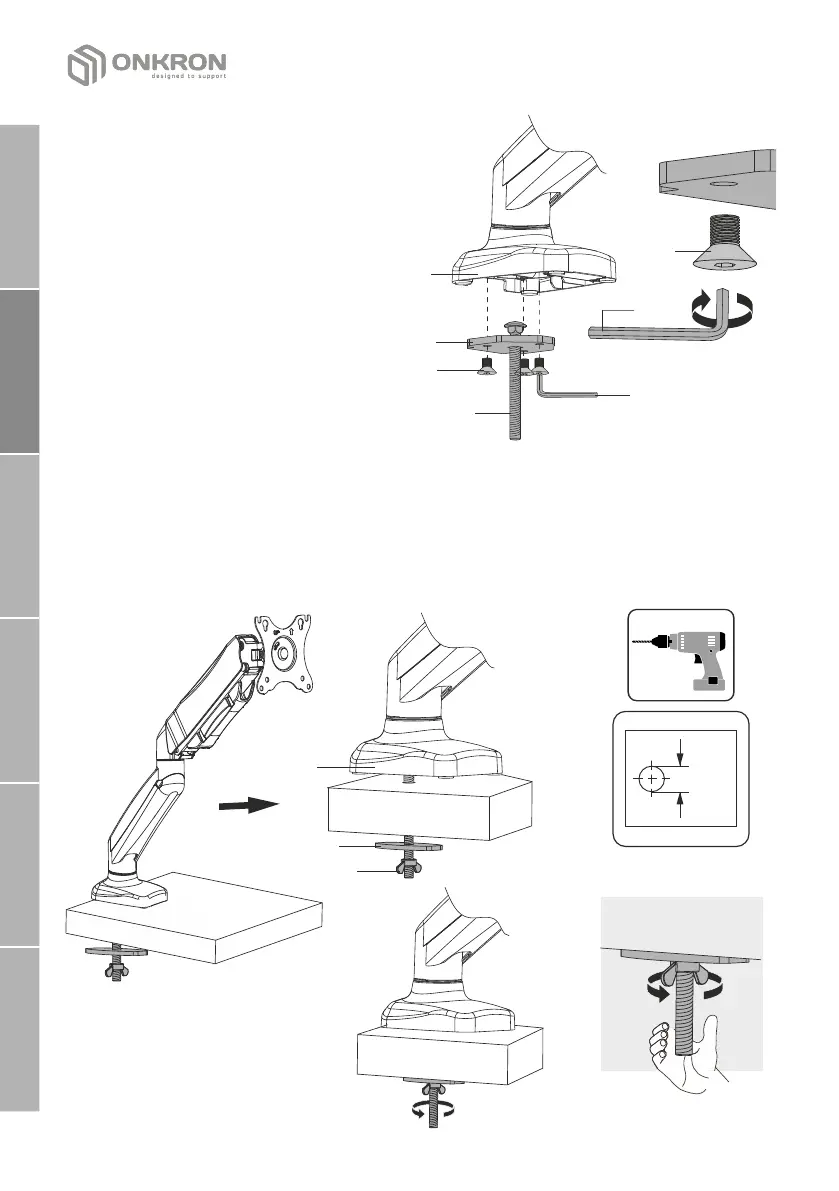

џ Setzen Sie die Schraube (G) in die
dreieckige Platte (E) ein.
џ V e r w e n d e n S i e e i n e n
Sc h r a u b e n s ch l üs s e l ( I ) u nd
befestigen die Platte (E) mit drei
S c h r a u b e n ( D ) a n d e r
Halterungbasis (A).
џ Bohren Sie ein Loch in die Tischplatte.
џ Montieren Sie die Monitor- Halterung durch das Loch in der
Tischplatte und befestigen Sie die an der Unterseite der Tischplatte
mit der Dichtung (H) und der Schraubenmutter (F).
F
H
Ti
schplatte
A
b) Installation durch Loch in den Tisch:
Tischplatte
ACHTUNG:
Der minimale Lochdurchmesser in der Tischkante = 10 mm (0.4")
Der maximale Lochdurchmesser in der Tischkante = 20 mm (0.78")
Tis
chplat
te
Tischplatte
D
I
G
E
D
A
I
Ø10-20 mm
Ø0.4"-0.78"
