Piper Cherokee Six - Page 118

POSITION
A-1
A-2
A-3
A-4
B-1
B-2
B-3
B-4
C-1
C-2
C-3
C-4
C-5
D-1
D-2
D-3
D-4
D-5
PIPER
CHEROKEE
SIX SERVICE
MANUAL
BOLT
LEGEND
BOLT
AN176-15A
AN176-15A
AN176-15A
AN176-15A
AN176-14A
AN176-14A
AN176-14A
AN176-14A
AN176-14A
AN176-14A
AN176-14A
AN176-14A
AN176-14A
AN176-14A
AN176-14A
AN176-14A
AN176-14A
AN176-14A
NUT
MS20365-624C
MS20365-624C
MS20365-624C
MS20365-624C
MS20365-624C
MS20365-624C
MS20365-624C
MS20365-624C
MS20365-624C
MS20365-624C
MS20365-624C
MS20365-624C
MS20365-624C
MS20365-624C
MS20365-624C
MS20365-624C
MS20365-624C
MS20365-624C
WASHER
UNDER
HEAD
(1) AN960-616
(1) AN960-616
(1) AN960-616
(1) AN960-616
(1) AN960-616
(1)
AN960-616
(1)
AN960-616
(1) AN960-616
(1) 96352-3
(1) 96352-3
(1) 96352-3
(1) 96352-3
(1) 96352-3
(1) 96352-3
(1) 96352-3
(1) 96352-3
(1) 96352-3
(1) 96352-3
WASHER UNDER NUT
(2) AN960-616
(3) AN960-616
(3) AN960-616
(3) AN960-616
(1) AN960-616
(2) AN960-616
(2) AN960-616
(2) AN960-616
(1) AN960-616
(2) AN960-616
(2) AN960-616
(2) AN960-616
(1) 96352-3
(1) AN960-616
(2) AN960-616
(2) AN960-616
(2) AN960-616
(1) 96352-3

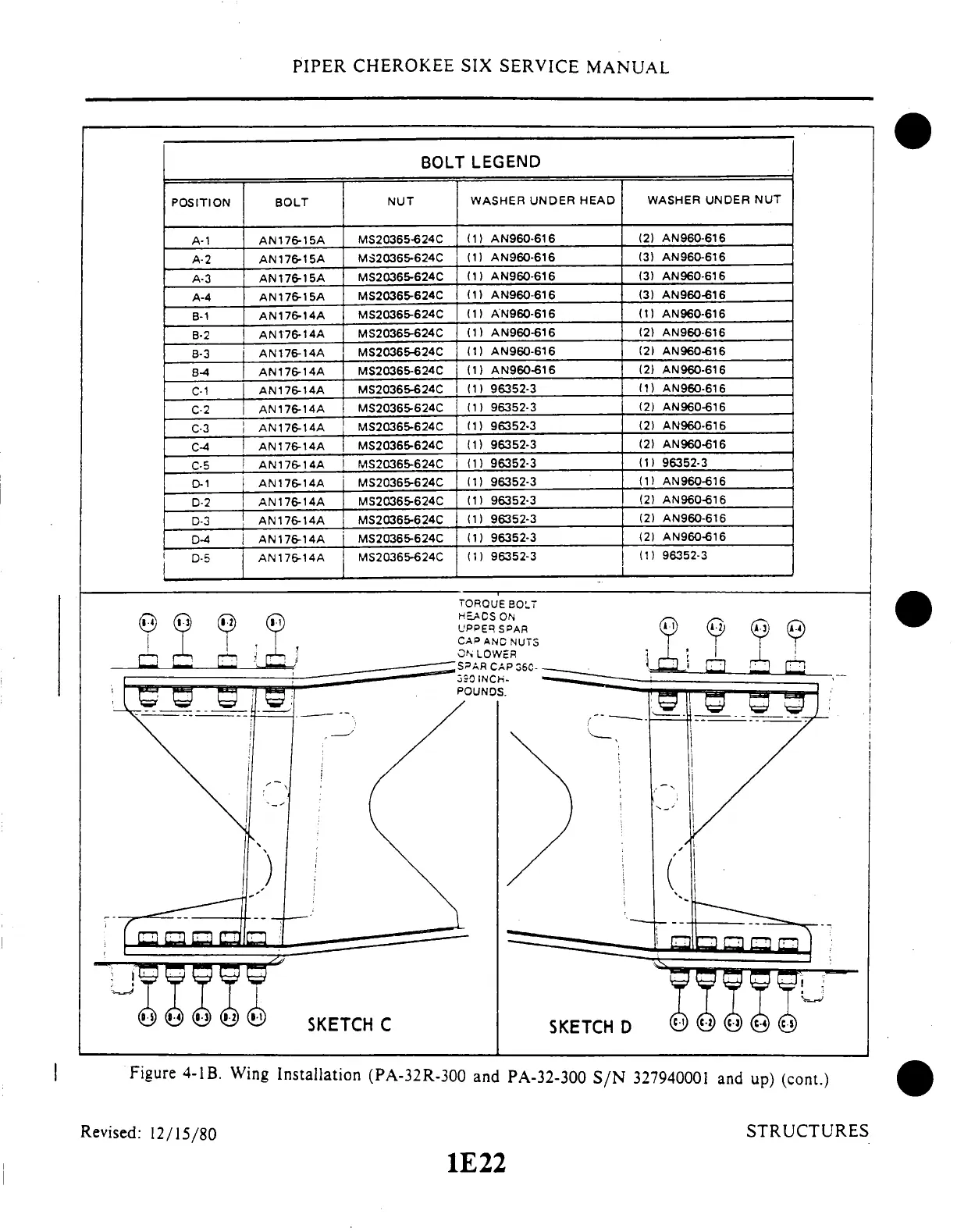

SKETCH D
Figure
4-lB.
Wing
Installation
(PA-32R-300
and
PA-32-300
S/N
327940001
and
up)
(cont.)
Revised:
12/15/80
STRUCTURES
1E22
