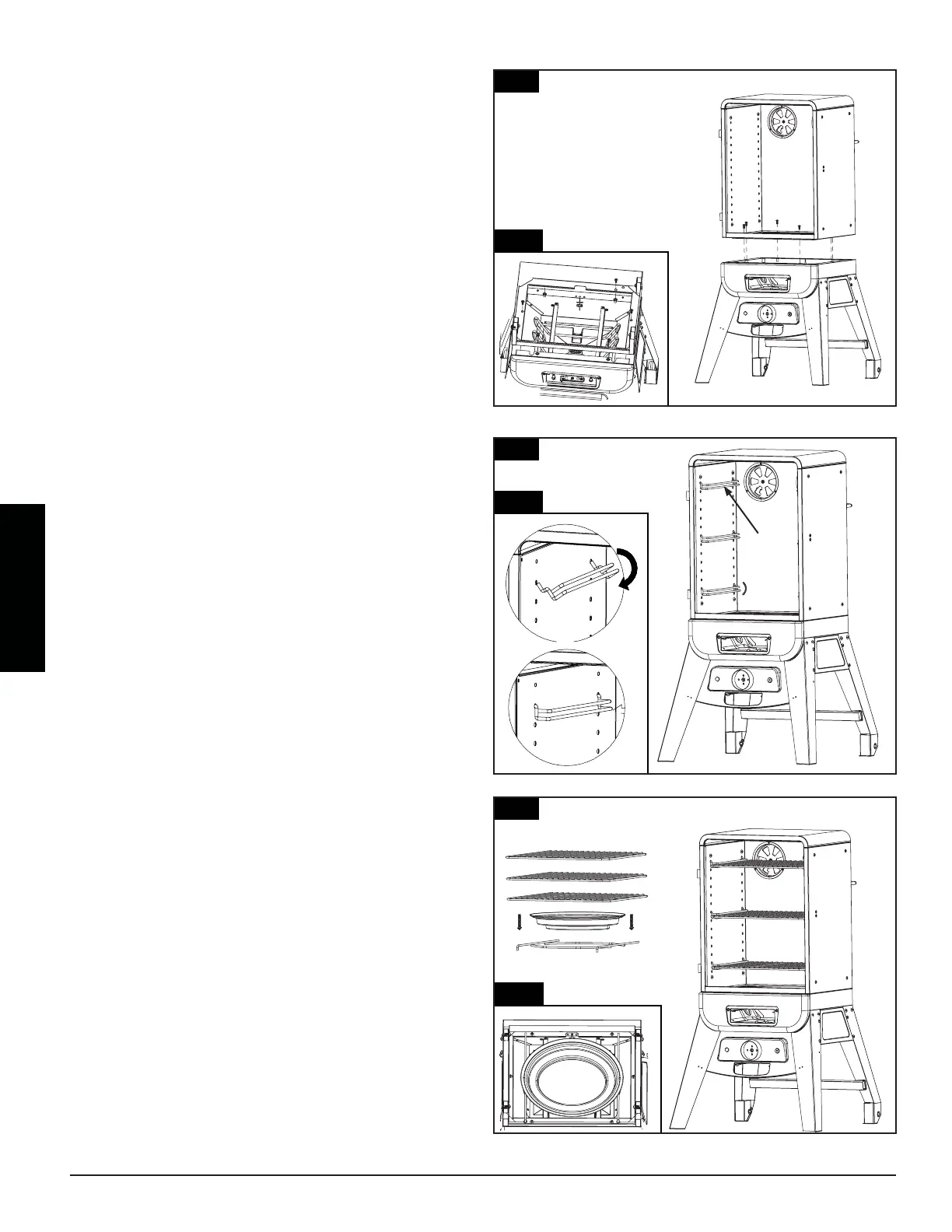

Fig.10.1
Fig.11
Fig.11.1
5
Fig.12
Fig.12.1
4
15
16
10.
'
Pièces Requises:
1 x Ensemble de meuble fumeurs supérieur (#2)
1 x Ensemble de meuble fumeurs inférieur (#14)
6 x # 10-24 * 1/2 "(#C)
Installation:
• Montez l'assemblage de l'armoire de fumage
supérieure (#2) sur l'assemblage de l'armoire
de fumage inférieure (#14) en utilisant 6 x #10-
24 * 1/2 "(#C) comme illustré à la Fig.10 et à la
Fig.10.1.
Remarque: Assemblez les (6) vis, alignez l'armoire supérieure
sur l'armoire inférieure, puis serrez toutes les vis comme
illustré à la Fig.10.1 et à la Fig.10.1.
11.
'
Pièces Requises:
6 x Support de grille de cuisson (#5)
1 x Assemblage de meuble supérieur fumeur (#2)
Installation:
• Assemblez trois supports de grille de cuisson
(#5) dans les trous sur le côté gauche du
fumoir. Répétez la procédure pour le côté droit
en vous assurant que le support de la grille de
cuisson (#5) sur le côté gauche et le côté droit
sont à la même hauteur que Fig.11 et Fig.11.1, de
façon à ce que les grilles de cuisson soient de
niveau.
12. ' '
'
Pièces Requises:
3 x Grille de cuisson (#4)
1 x Support de bac à eau (#16)
1 x Bac à eau (#15)
Installation:
• Placez le support du bac à eau (#16) et le bac
à eau (#15) sur la partie inférieure du meuble
et placez trois grilles de cuisson (#4) dans le
support du gril comme sur la Fig.12 et Fig.12.1.
