FRANÇAIS
43

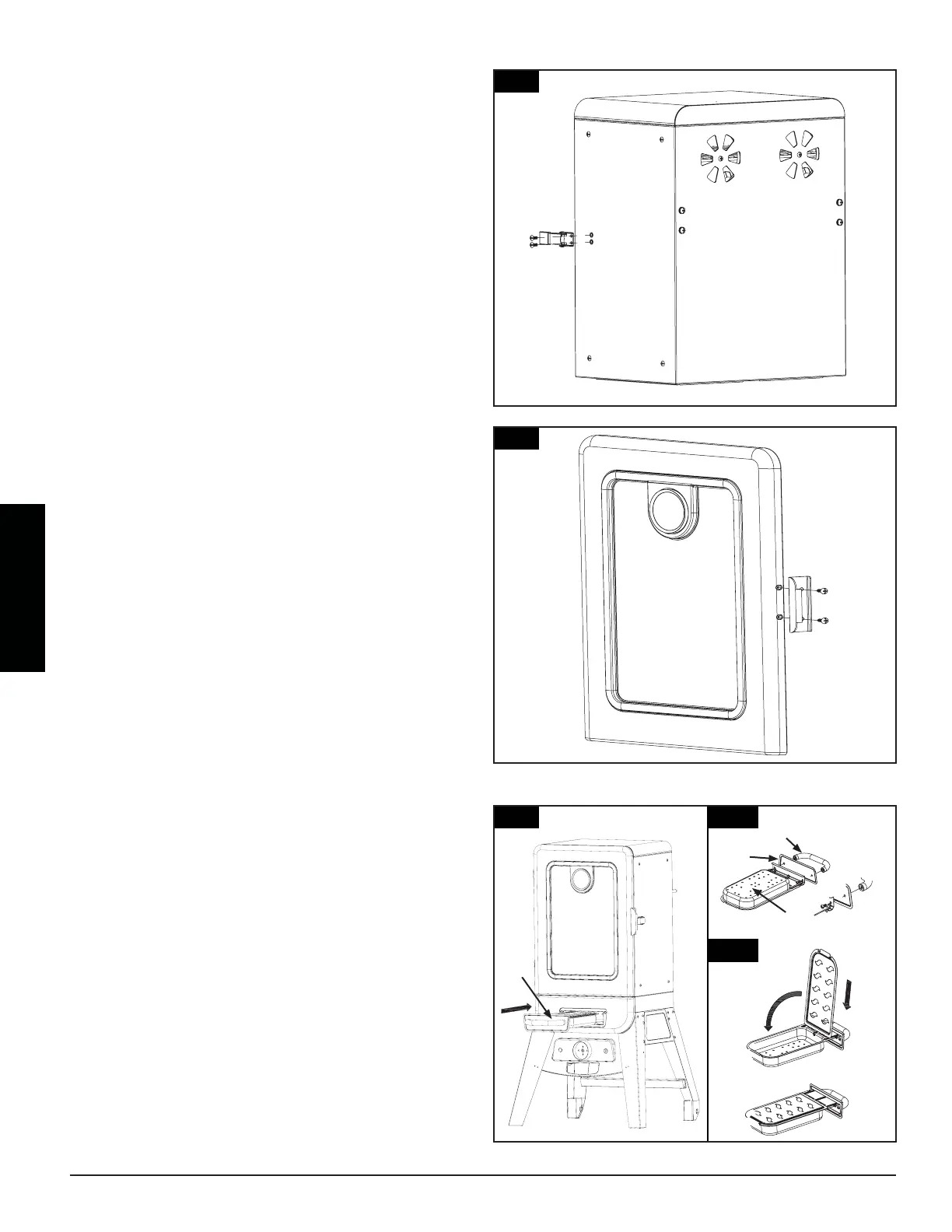

Fig.16
8
Fig.17
7
Fig.18
Fig.18.1
Fig.18.2
11
11.2
11.3
11.1
16.
'
Pièces Requises:
1 x Assemblage de loquet de porte (#8)
1 x Armoire de fumoir supérieure (#2)
2 x # 10-24 * 1/2 "(#C)
Installation:
• Attachez l'Assemblage du Loquet de la Porte
(#8) à l'Assemblage de l'Armoire Supérieure de
Fumeur (#2) en utilisant 2 x # 10-24 * 1/2 "(#C)
comme illustré sur la Fig.16.
17.
Pièces Requises:
1 x Poignée de porte (#9)
1 x Assemblage de porte (#7)
2 x # 10-24 * 1/2 "(#C)
Installation:
• Attachez la Poignée de Porte (#9) à l'Ensemble
de Porte (#7) en utilisant 2 x # 10-24 * 1/2
"(#C) comme illustré sur la Fig.17.
18.
'
Pièces Requises:
1 x Couvercle de boîte à copeaux de bois (#10)
1 x Assemblage de boîtes à copeaux de bois (#11)
1 x Armoire à fumoir inférieure (#14)
1 x Boîte à copeaux de bois (#11.1)
1 x Panneau avant de la boîte à copeaux de
bois (#11.2)
1 x Poignée de boîte à copeaux de bois (#11.3)
2 x # 10-24 x 1/2 "(#C)
Installation:
• Assembler la poignée de la boîte de copeaux
de bois (#11.3) et le panneau avant de la
boîte de copeaux de bois (#11.2) sur la boîte à
copeaux de bois (#11.1) en utilisant 2 x 10-24 x
1/2 po Fig.18.1 comme montré.
• Placez le couvercle de la boîte à copeaux de
bois (#10) sur l'assemblage de copeaux de
bois (#11) et glissez la boîte à copeaux de bois
sur les rails de support de la boîte à copeaux
inférieure (#14) comme montré Fig.18.2.
Remarque: Lorsque vous retirez la boîte à copeaux de
bois du fumoir, soulevez la poignée et sortez la boîte à
copeaux de bois.
