Pièces Requises:
1 x Pare-graisse de porte (#25)
1 x Assemblage de porte (#7)
5 x # 8-32 Vis autotaraudeuse (#F)
Installation:

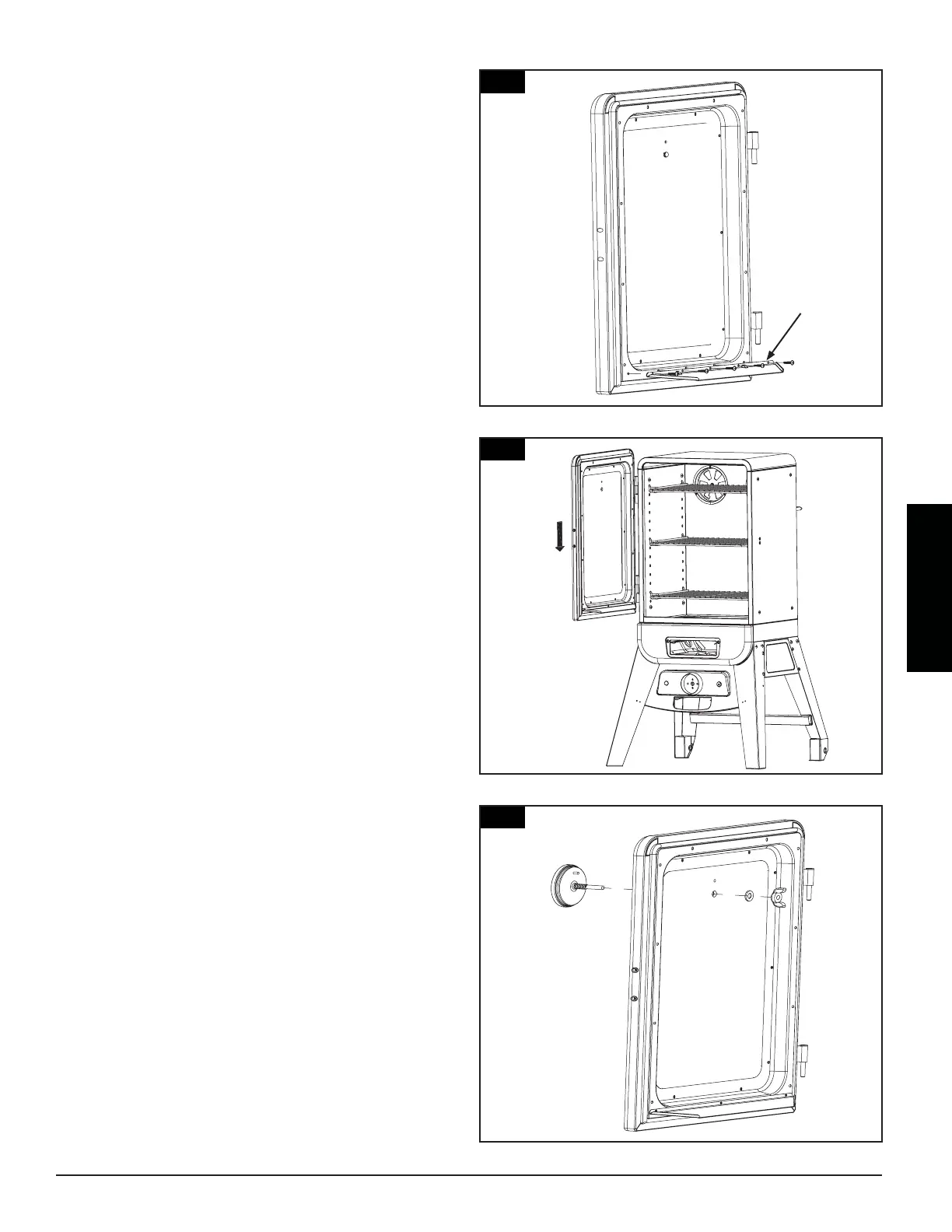

• Fixez le protège-graisse de porte (#25) à
l'assemblage de porte (#7) à l'aide de 5 vis
autotaraudeuses #8-32 (#F) comme indiqué
sur la Fig.13.
14. ' '
Pièces Requises:
1 x Assemblage de porte (#7)
1 x Assemblage supérieur du meuble fumeur (#2)
Installation:
• Fixez l'ensemble de la porte (#7) dans
l'assemblage de l'armoire de fumage
supérieure (#2) comme illustré sur la Fig.14.
15. ' '
Pièces Requises:
1 x Assemblage de porte (#7)
1 x Indicateur de chaleur (#6)
Remarque: L'indicateur de chaleur est fourni avec une rondelle
en fibres et un écrou papillon.
Installation:
• Insérer la sonde de l'indicateur de chaleur
(#6) dans le trou de montage à l'avant de
l'assemblage de la porte (#7). De l'intérieur de
la porte, placez la rondelle en fibre et l'écrou
papillon sur le mât de filetage de montage et
serrez à la main comme indiqué sur la Fig.15.
