Podłączenie przewodów

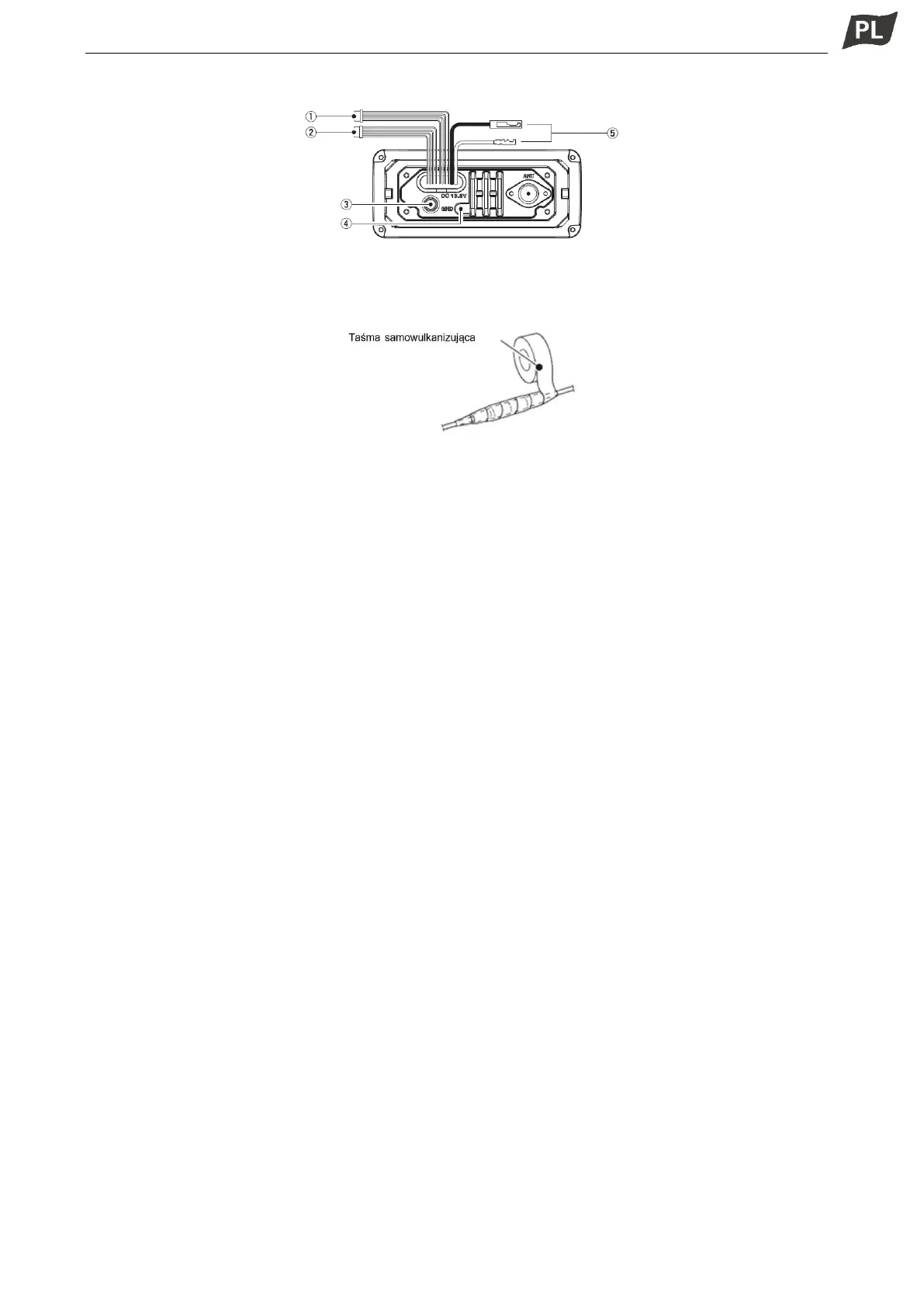

Podłączając do tylnego panelu radiotelefonu zewnętrzny głośnik, moduł GPS, zasilacz DC, komputer lub
urządzenie nawigacyjne, zakryj złącza i przewody taśmą samowulkanizującą, aby zapobiec
przedostawaniu się wody do wnętrza urządzenia.
1. Głośnik zewnętrzny i przewód do programowania
● Głośnik zewnętrzny podłącz do niebiesko-czarnego gniazda. Niebieskianoda (+), Czarny katoda
(-).
● Przewód do programowania podłącz do czarno-szarego gniazda.
2. Wejście/wyjście NMEA
Radiotelefon może odbierać przychodzący sygnał GPS z podłączonych do niego odbiorników GPS, a
także przesyłać wychodzący sygnał GPS do innych urządzeń.
Wejście: Podłącz do portu wyjścia NMEA odbiornika GPS w celu przesyłania danych lokalizacyjnych.
Przewody podłącz w następujący sposób:
Zielony → Odbieranie danych, wejście GPS (-); Żółty → Odbieranie danych, wejście GPS (+).
UWAGA: Odbiornik GPS musi być zgodny ze specyfikacją NMEA 0183 w wersji 2.0 lub wyższej i
obsługiwać wyrażenia w formatach RMC, GGA, GNS i GLL.
Wyjście Do wyjścia radiotelefonu podłącz wejście liniowe urządzenia nawigacyjnego, które jest zgodne
ze specyfikacją NMEA 0183 w celu odbierania danych lokalizacyjnych przesyłanych przez inne jednostki.
Przewody podłącz w następujący sposób:
Brązowy Wysyłanie danych, wyjście danych (-); Biały Wysyłanie danych, wyjście danych (+).
UWAGA: Sygnał wyjściowy radiotelefonu jest zgodny ze specyfikacją NMEA 0183 w wersji 2.0 lub
wyższej oraz kompatybilny z urządzeniami nawigacyjnymi DSC i DSE, a także obsługuje wyrażenia w
formatach RMC, GSA i GSV.
3. Zewnętrzna antena GPS
Podłącz do zewnętrznej anteny GPS w zestawie.
UWAGA: Upewnij się, czy antena GPS została zamontowana w miejscu, w którym żadne przeszkody nie
będą zakłócać prawidłowego odbioru sygnału satelitarnego. Do montażu anteny GPS wykorzystaj
dołączoną do niej dwustronną taśmę klejącą.
4. Uziemienie
Połącz ten zacisk z masą jednostki w celu zapobiegnięcia porażeniom prądem elektrycznym i
zakłóceniom powodowanym przez inne urządzenia pokładowe. Wykorzystaj do tego celu śrubę M3×6
mm z gniazdem krzyżowym (brak w zestawie).
5. Zasilanie DC
Czerwony dodatni (+), czarny ujemny (-). Napięcie wyjściowe podłączonego do radiotelefonu zasilacza
DC musi wynosić 13,8 V. Radiotelefonu nie wolno podłączać do akumulatora o napięciu 24 V. Jeśli
napięcie zasilania jest zbyt niskie, w trakcie nadawania sygnału może przygasać wyświetlacz
radiotelefonu lub moc wyjściowa sygnału może znacząco spaść.
