PRO AIR TPK 21 - Description of Display; Description of Main Screen

8.2.1 Description of Display
8.2.1.1 Description of the Main Screen
17
Once the device is connected to the power supply, a welcome screen with the logo
and company name briefly appears and then the main screen is displayed.

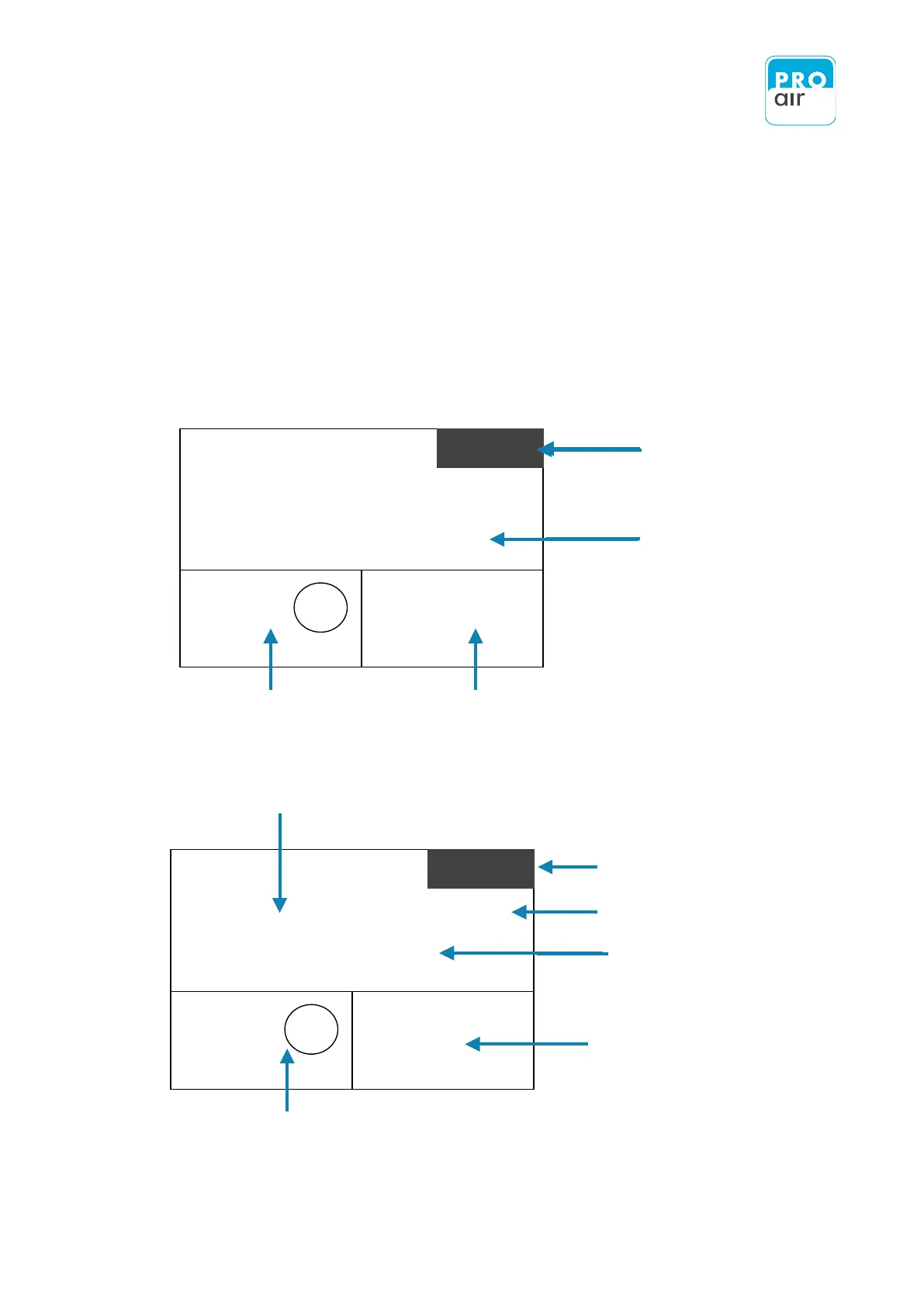

The screen is divided into 3 fields (a main field and 2 smaller fields).
All fields can be individually adjusted.
8.2.1 Beschreibung des Displays
8.2.1.1 Beschreibung Hauptbildschirm
17
Nachdem das Gerät mit dem Stromnetz verbunden worden ist, erscheint nach einem
kurzen Begrüßungsbildschirm mit Logo und Firmenname, der Hauptbildschirm.
Der Bildschirm ist in 3 Felder unterteilt (Hauptfeld und 2 kleinere Felder).
Alle Felder können individuell angepasst werden.
Klasse
4
ISO 8573-1
Druck
1.17
bar
o
C
Tau-/Frostpunkt
- 7.0
H HOLD
Hauptfeld
Feld 1
Feld 2
Infofeld
Klasse
4
ISO 8573-1
Druck
1.17
bar
o
C
Tau-/Frostpunkt
- 7.0
H HOLD
welche physikalische Größe wird angezeigt
Infofeld (temporär) siehe nächste Seite
Einheit aktueller Messwert
aktueller Messwert
Dieses Feld zeigt einen weiteren
Messwert mit dazu gehöriger
physikalischer Einheit an.
(individuell anpassbar)
Dieses Feld zeigt z.B. die aktuell zugehörige
Feuchteklasse gemäß ISO 8573-1 oder einen weiteren
Messwert an (individuell anpassbar).
8.2.1 Beschreibung des Displays
8.2.1.1 Beschreibung Hauptbildschirm
17
Nachdem das Gerät mit dem Stromnetz verbunden worden ist, erscheint nach einem
kurzen Begrüßungsbildschirm mit Logo und Firmenname, der Hauptbildschirm.
Der Bildschirm ist in 3 Felder unterteilt (Hauptfeld und 2 kleinere Felder).
Alle Felder können individuell angepasst werden.
Klasse
4
ISO 8573-1
Druck
1.17
bar
o
C
Tau-/Frostpunkt
- 7.0
H HOLD
Hauptfeld
Feld 1 Feld 2
Infofeld
Klasse
4
ISO 8573-1
Druck
1.17
bar
o
C
Tau-/Frostpunkt
- 7.0
H HOLD
welche physikalische Größe wird angezeigt
Infofeld (temporär) siehe nächste Seite
Einheit aktueller Messwert
aktueller Messwert
Dieses Feld zeigt einen weiteren
Messwert mit dazu gehöriger
physikalischer Einheit an.
(individuell anpassbar)
Dieses Feld zeigt z.B. die aktuell zugehörige
Feuchteklasse gemäß ISO 8573-1 oder einen weiteren
Messwert an (individuell anpassbar).
Class
4
ISO 8573-1
Pressure
1.17
bar
o
C
Dew-/Frostpoint
- 7.0
H HOLD
Main Screen
Info Screen
Class
4
ISO 8573-1
Pressure
1.17
bar
o
C
Dew-/Frostpoint
- 7.0
H HOLD
Field 1
Field 2
displays the physical measuring value
Info Screen (temporary), please notice
next page
Unit actual measuring value
Currently measured value
This field shows a further current
measured value with physical unit.
(individually adaptable)
This field shows for example the actual humidity class acc.
to ISO 8573-1 or a further measured value with physical
unit. (individually adaptable)
