Fig. 5
1
3
4
4
6
5
6
2

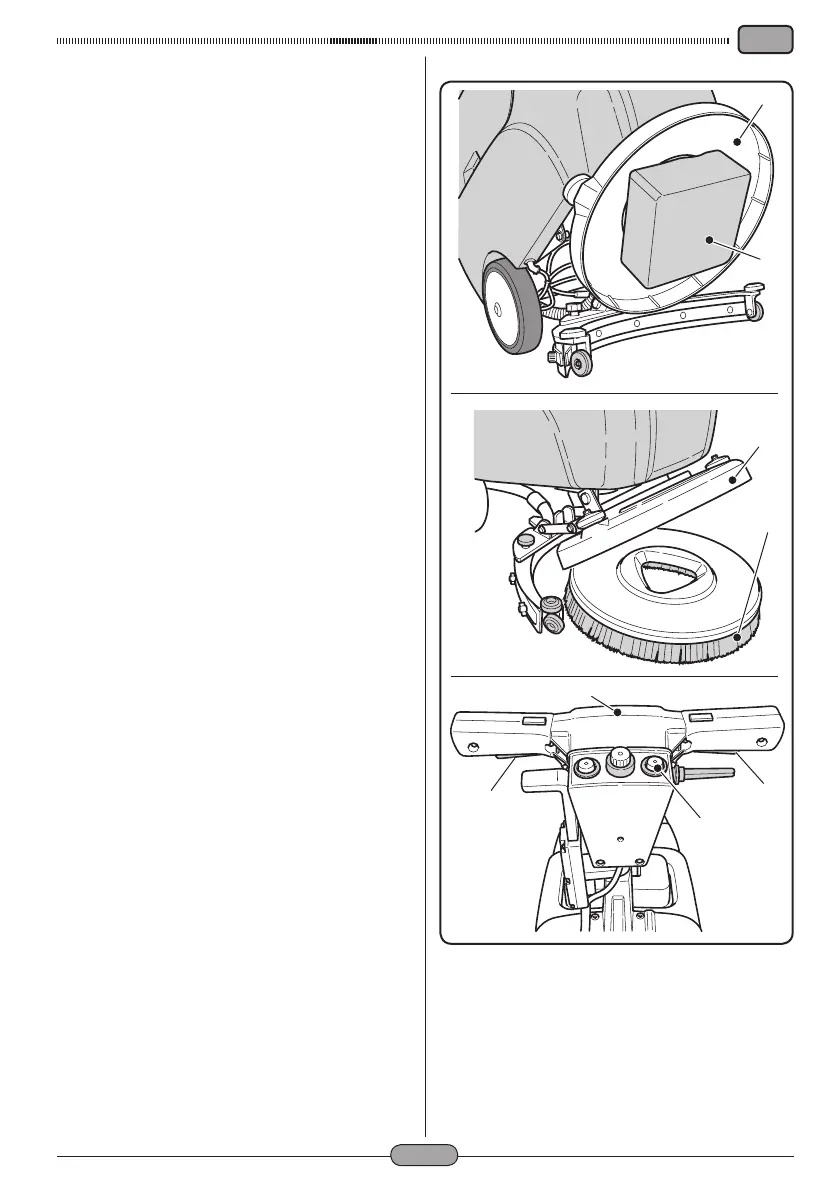

3.1.d - Montaje del cepillo (Fig. 5)
- Colocar el cepillo (1) en el suelo.
- Levantar por delante la máquina ejercien-
do palanca sobre el manillar (2) quitando
el apoyo de poliestireno (3).
- Colocar la brida (4) sobre el cepillo(1).
- Pulsar el botón (5) sobre “I”, luego pulsar
las palancas (6) apretando la rotación del
cepillo hasta sentir el “CLIC” de engan-
che, después liberar las palancas (6) y
pulsar el botón (5) sobre “0”.
