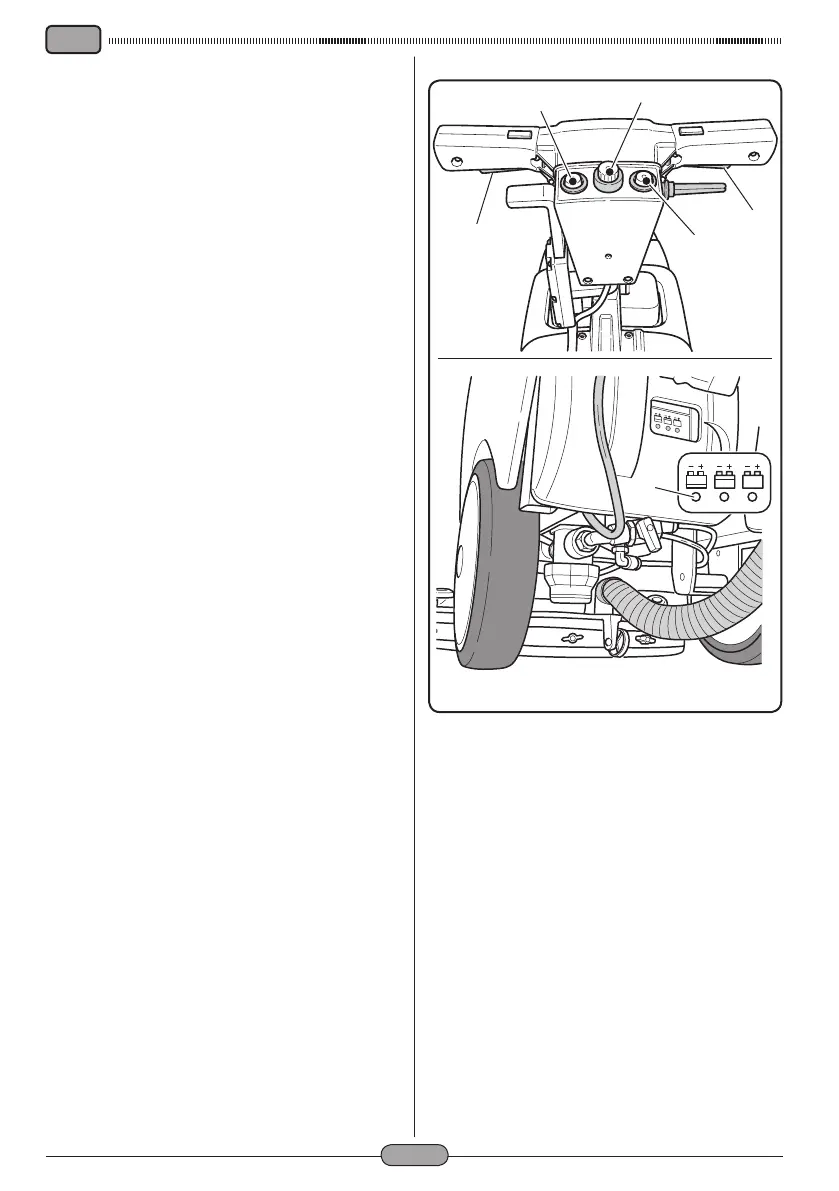

Fig. 8
R
4
3
4
2
1
6.1 PAINÉL DE CONTROLE
E COMANDO (Fig. 8)
1) “LEDs” (Diodos emissores de luz) in-
dicativos do estado de carga da bate-
ria (apenas para a versão BC)
Acende-se quando o botão (3) é pressio-
nado e colocado nas posições “I” ou “II”:
indica o estado de carga das baterias.
- Quando o “LED” (diodo) emite uma
luz de cor verde a bateria está na pró-
pria carga máxima.
-
Quando o “LED” (diodo) emite uma luz de
cor laranja a bateria encontra-se em um
estado de carga parcial (cerca de 50%).
- Quando o “LED” (diodo) emite uma luz
de cor vermelha a bateria está próxima a
um limite mínimo de carga.
Quando a bateria encontra-se descarrega-
da (“LED” vermelho iluminado) a máquina
desliga automaticamente ou não pode ser
ligada novamente e o “LED” R do carrega-
dor de bateria pisca por alguns segundos;
é necessário recarregar a bateria.
2) Botão para iniciar a sucção
Pressionando e colocando o botão (2) na
posição “I” este acende-se e inicia o pro-
cesso de aspiração.
O funcionamento do mecanismo aspirador
é ativado quando o botão (3) é pressionado
e encontra-se nas posições “I” ou “II”.
3) Botão de controle da rotação da esco-
va/do fornecimento de água
Pressionando e colocando o botão (3) na po-
sição “I” fornece-se corrente elétrica (tensão)
aos circuitos e inicia a rotação da escova.
O inicio da rotação da escova é contro-
lado pelas alavancas (4) que devem ser
mantidas sempre apertadas.
Pressionando e colocando o botão (3) na
posição “II” fornece-se corrente elétrica
(tensão) aos circuitos e iniciam a rotação
da escova e o fornecimento de água.
O início da rotação da escova e do for-
necimento de água são controlados por
meio das alavancas (4).
4) Alavancas de controle da rotação da
escova e/ou do fornecimento de água
Pressionando as alavancas (4) e man-
tendo-as apertadas, inicia a rotação da
escova e a função de fornecimento de
água, se previamente ativada.
