RCm BIT 391CB - Maschinenkenntnisse

Fig. 7
Fig. 6
4
2
3
6
7
9
10
11
12
13
14
15
16
17
18
19
20
14
4
5
8
1
DE
DE-11

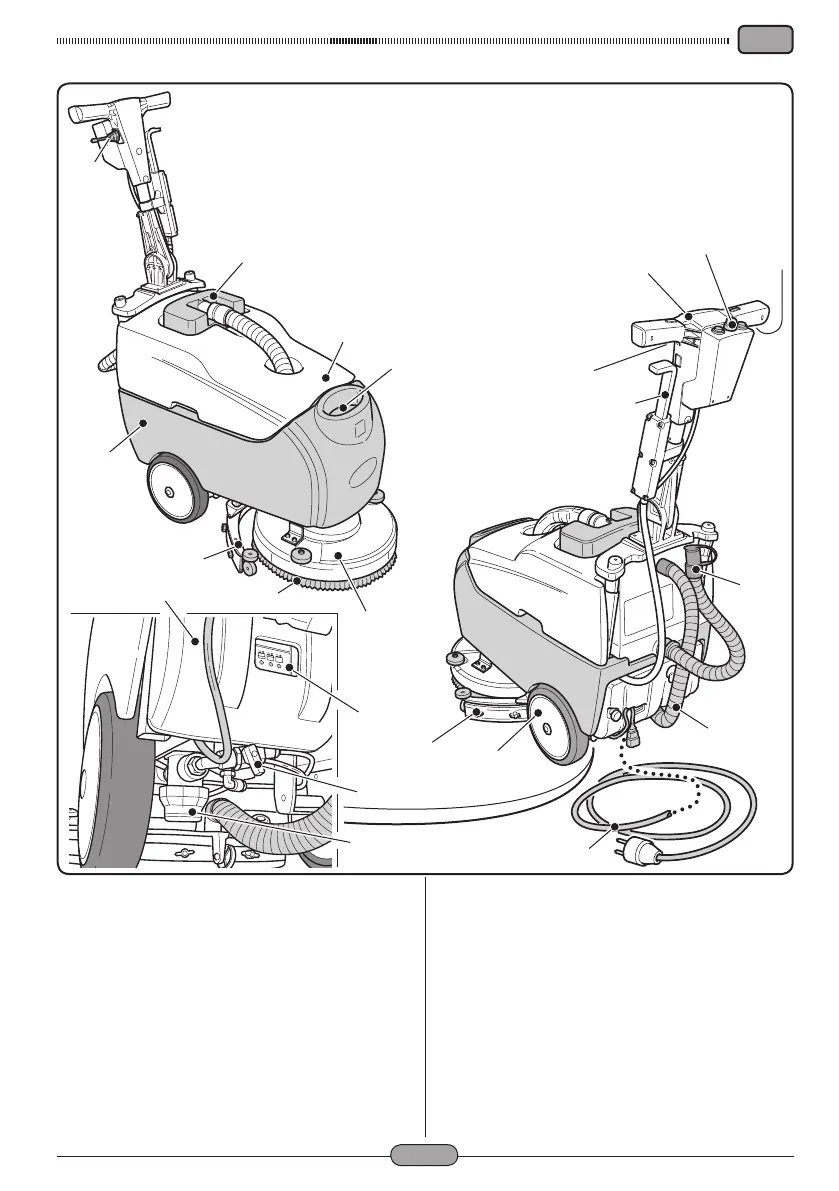

5.1 MASCHINENKENNTNISSE (Abb. 7)
1) Führungssäule.
2) Schaltpult.
3) Bedienhebel Bodenwischer.
4) Hebel zur Aktivierung der Drehung der
Bürsten und/oder zur Wasserabgabe.
5) Hebel zur Drehung der Handstange.
6) Schmutzwasser tank.
7) Deckel Schmutzwasser tank
8) Versorgungskabel (nur Ausführung E).
9) Frischwassertank.
10) Entleerung Frischwasser.
11) Räder.
12) Rotierflansch Bürste.
13) Bürste.
14) Bodenwischer.
15) Entleerschlauch Schmutzwasser .
16) Ansaugschlauch Bodenwischerwasser.
17) Batterieladegerät (nur Ausführung BC).
18)
Batterieladeanzeige (nur Ausführung BC).
19) Wasserregulierhahn.
20) Wasserfilter.
