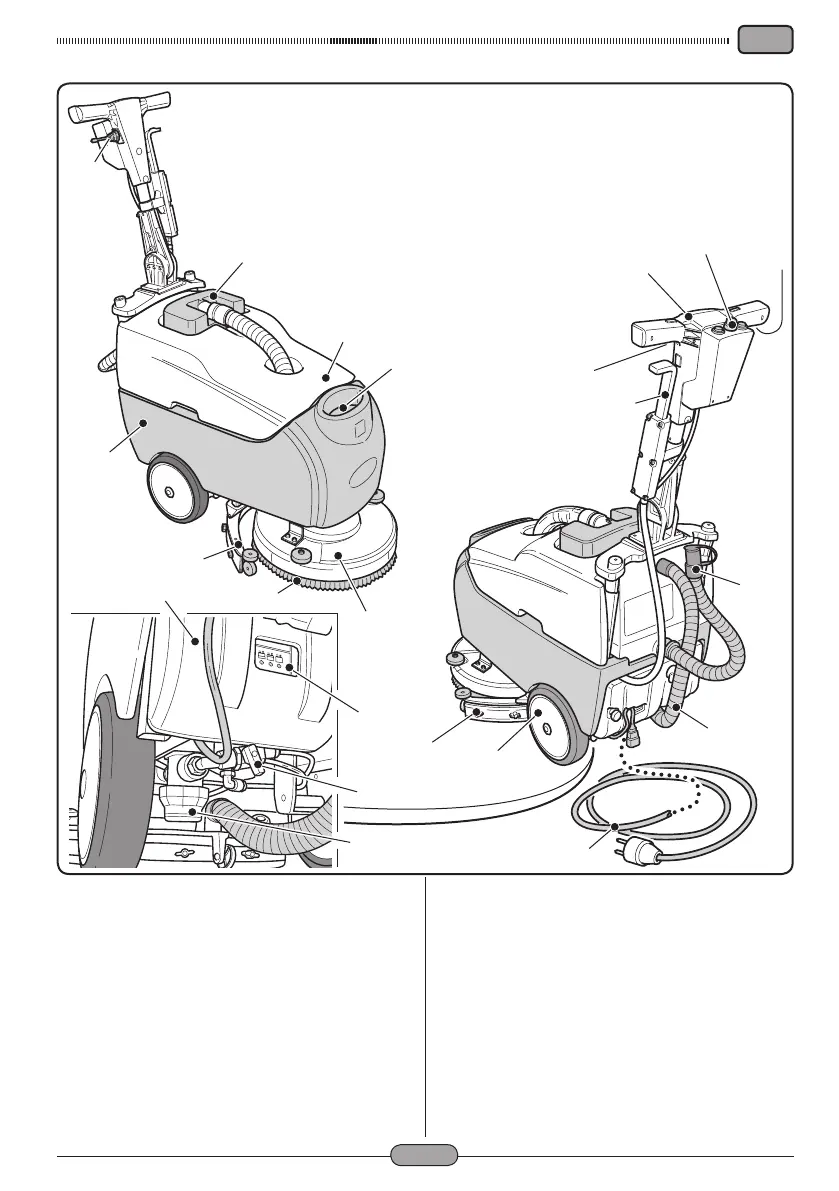

5.1 CONHECIMENTO DA MÁQUINA (Fig. 7)
11) Rodas.
12) Flange de adaptação para a rotação da escova
13) Escova.
14) Mecanismo limpador.
15) Tubo de descarga das águas sujas.
16) Mangueira de sucção da água de limpeza.
17) Carregador de baterias (apenas para a
versão BC).
18) Indicador de carga das bateria (apenas
para a versão BC).
19) Válvula para ajustamento de pressão da água.
20) Filtro
1) Conjunto guidão.
2) Painél de controle.
3) Alavanca de acionamento do mecanismo
limpador.
4) Alavancas de controle da rotação da es-
cova e/ou do fornecimento de água.
5) Alavanca de controle da posição do con-
junto guidão
6) Reservatório de águas sujas.
7) Tampa do reservatório de águas sujas.
8)
Cabo de alimentação (apenas para a versão E).
9) Reservatório de água limpa.
10) Abertura para enchimento com água limpa.
