RCm BIT 391CB - Pannello DI Controllo E Comando

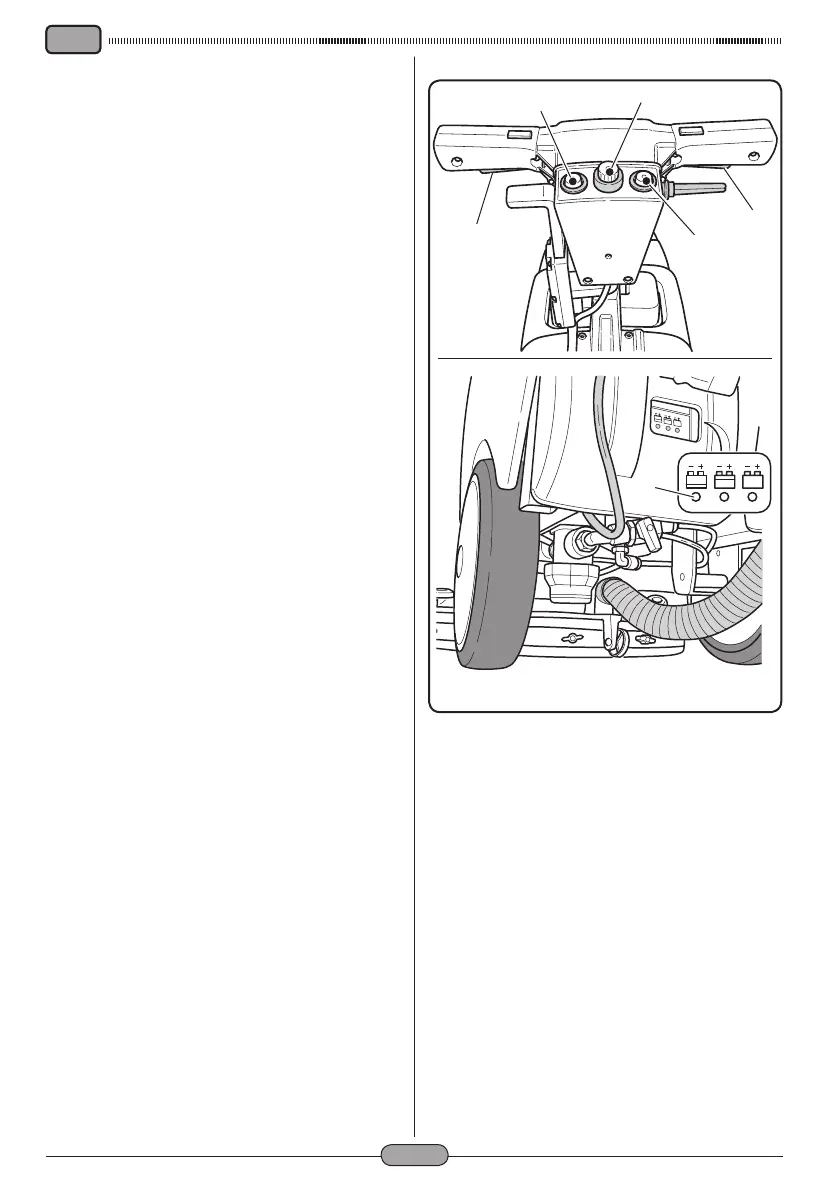

Fig. 8
R
4
3
4
2
1
ITIT
I - 12
6.1 PANNELLO DI
CONTROLLO E COMANDO
(Fig. 8)
1) Leds stato di carica della batteria
(solo per versione BC)
Si illumina quando il pulsante (3) è pre-
muto su “I” o “II” indicando lo stato di ca-
rica della batteria.
- Quando il led si illumina di colore ver-
de indica che lo stato di carica della
batteria è massimo.
- Quando il led si illumina di colore
arancio indica che lo stato di carica
della batteria è circa a metà.
- Quando il led si illumina di colore ros-
so indica che lo stato di carica della
batteria è minimo.
Con batteria scarica (led rosso illumina-
to) la macchina si spegne o non si avvia
e lampeggia per alcuni secondi il led “R”
del caricabatteria; occorre ricaricare la
batteria.
2) Pulsante aspiratore
Premendo il pulsante (2) su “I” si illumina
e si avvia il funzionamento dell’aspirato-
re.
Il funzionamento dell’aspiratore è abilita-
to dal pulsante (3) premuto su “I” o “II”.
3) Pulsante rotazione spazzola / eroga-
zione acqua
Premendo il pulsante (3) su “I” inserisco
tensione ai circuiti e si abilita la rotazione
della spazzola.
L’avviamento della rotazione della spaz-
zola è comandato dalle leve (4) premute.
Premendo il pulsante (3) su “II” inserisco
tensione ai circuiti e si abilita la rotazione
della spazzola e l’erogazione dell’acqua.
L’avviamento della rotazione della spaz-
zola e l’erogazione dell’acqua è coman-
dato dalle leve (4).
4) Leve rotazione spazzola e/o erogazio-
ne acqua
Premendo le leve (4) e mantenendole
premute, si avvia la rotazione della spaz-
zola e se abilitata, l’erogazione dell’ac-
qua.
