Fig. 19
1
2
3
Fig. 20
4
5
6
7
8
FR
FR-22

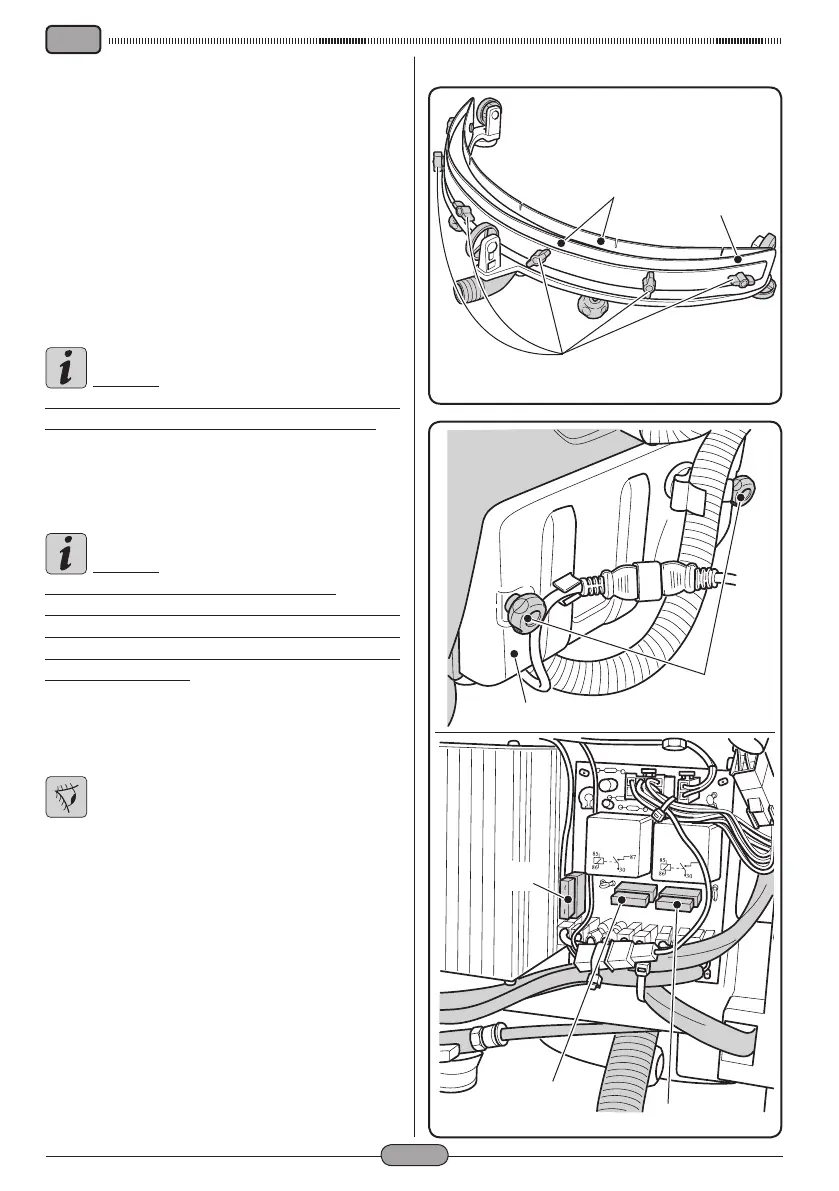

11.1.f - Substitution des raclettes en
caoutchouc (Fig. 19)
A partir du moment où le séchage du sol s’avère
difficile ou bien que des traces d’eau restent sur le
sol, il faut contrôler l’état d’usure des raclettes en
caoutchouc du groupe suceur (1).
- Enlever le groupe suceur (1) comme in-
diqué dans le paragraphe « nettoyage
groupe suceur ».
- Dévisser les écrous à ailettes (2) et enle-
ver le caoutchouc (3).
NOTE :
Lorsque les caoutchoucs (3) sont usés d’un
côté, ils peuvent être retournés une fois. .
- Substituer ou retourner le caoutchouc (3)
sans les intervertir.
- Remonter le tout en procédant en sens
contraire.
NOTE :
Il existe deux types de caoutchouc :
Le caoutchouc en para pour tous les types
de sols et le caoutchouc en polyuréthane
pour les sols d’atelier mécanique présentant
des traces d’huile.
11.1.g - Substitution des fusibles
(seulement pour la versions
BC) (Fig. 20)
AVERTISSEMENT :
Substituer le fusible grillé avec un de
même ampérage.
- Dévisser les deux volants de serrage (4)
et enlever le couvercle (5) pour accéder
aux fusibles (6), (7) et (8).
Fusible (6) – rouge 40 A
Protection général de la machine.
Fusible (7) – jaune 20 A
Protection du moteur aspirant.
Fusible (8) – vert 30 A
Protection du moteur de rotation de la
brosse.
- Remonter le couvercle (5) en procédant
en sens inverse.
