ja
テストストリップ
ドイツ硬度（°dH）／
一般硬度（dGH）
<3 >4 > 7 >14 >21
イギリス硬度
（クラーク度）(e)
<3.75 >5 >8.75 >17.5 >26.25
フランス硬度
（°fH）
<5.4 >7.2 >12.6 >25.2 >37.8
100万分の1
（ppm）のCaCO
3
<53.4 >71.2 >125 >249 >374
混合率 3 3 2 2 1
容量
フィルターカートリッジ
M（リットル）
3570 3060 1440 990 510
容量
フィルターカートリッジ
L（リットル）
6670 5710 2690 1840 940
4.4 フィルターヘッド/流量計/フィルターカートリッジの組み立て
POWERsteamer軟水器の流量計は、以下の部品で構成されています。
• センサーユニット
• プログラマブル表示機
製品の組み立ては、以下の手順で行われます：
• フィルターヘッドを組み立て。
• センサーユニットを組み立て。
• 水道とPOWERsteamer2へ接続。
• フィルターカートリッジの組み立て。
• プログラマブル表示機の組み立てと接続（4.5章）。
⇒ POWERsteamer2を電源から外す
⇒ POWERsteamer2への給水を止めPOWERsteamer2への給水ホースを外す。
⇒ フィルターヘッドは、適切なネジ(納品範囲には含まれていません)を使用して、垂直になるように壁に
しっかりと取り付けてください。
 また、フィルターシステムは、固定せずに自立させることも、横向きにすることも可能です。垂直方向
の壁掛けを推奨します。
 センサーユニット、アダプター、水ホースを組み立てる際には、必ず対応するガスケットを使用してく
ださい。
⇒ アダプター(3/4"-3/8")を1個、センサーユニットの接続部にねじ込みます
(10、図1)。
⇒ アダプター(3/4"-3/8")をフィルターヘッド(3)のインレットに1個ねじ込み
ます。
⇒ ユニオンナットを使って、センサーユニットをフィルターヘッド(4)のアウ
トレットにねじ込みます。
⇒ POWERsteamer2の水用ホースをセンサーユニットのアダプターに接続し
てください。
 センサーユニットには、機械的な負荷がかからないようにしてください。
⇒ 付属の水用ホースをフィルターヘッド入口のアダプターに接続し、水道に接続します。
⇒ フィルターヘッドとセンサーユニットにある流れの方向のマークに注意してください！
⇒ 最大トルク10Nm

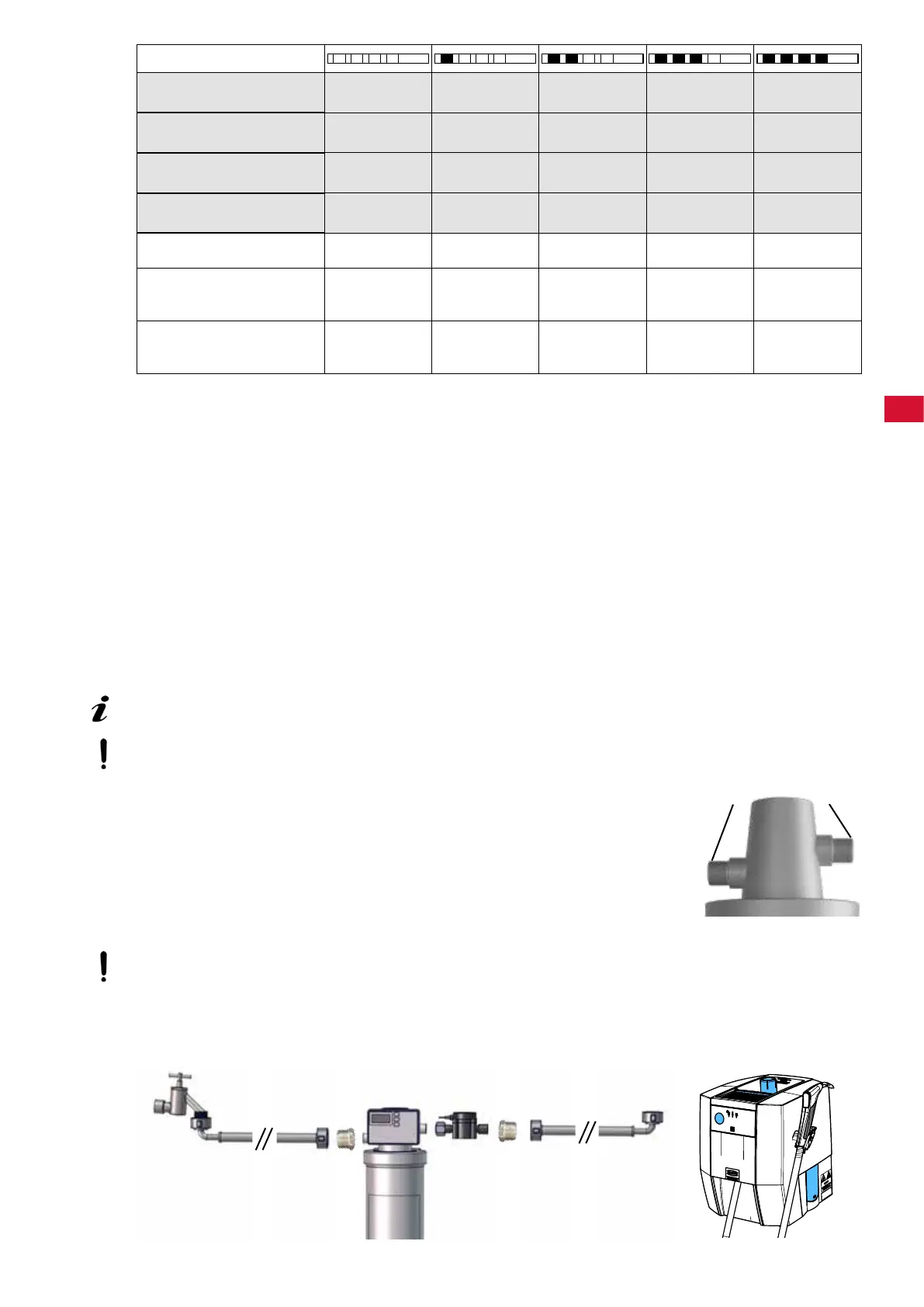

図4:代表的な設置例
4
図
3
図
43
