Bandelettes de mesure
Degré de dureté
allemand (°dH)
< 3 > 4 > 7 > 14 > 21
Degré anglais
(degré Clark) (°e)
< 3.75 > 5 > 8.75 > 17.5 > 26.25
Degré français
(°fH)
< 5.4 > 7.2 > 12.6 > 25.2 > 37.8
Degré américain
(ppm CaCO
3
)
< 53.4 > 71.2 > 125 > 249 > 374
Niveau de mélange 3 3 2 2 1
Capacité
cartouche ltrante M en
litres
3570 3060 1440 990 510
Capacité
cartouche ltrante L en
litres
6670 5710 2690 1840 940
4.4 Montage de la tête de ltre / du débitmètre / de la cartouche ltrante
Ledébitmètredel'adoucisseurd'eauPOWERsteamersecomposedesélémentssuivants:
• unité de détection
• unitédeprogrammationetd'a󰀩chage
Lemontageduproduits'e󰀨ectueselonlesétapessuivantes:
• montagedelatêtedeltre.
• montage de l'unité de détection�
• raccordement à l'arrivée d'eau et au POWER steamer 2�
• montagedelacartoucheltrante.
• montageetraccordementdel'unitédeprogrammationetd'a󰀩chage(chap.4.5).
⇒ Coupez le POWER steamer 2 de la source de tension�
⇒ Fermez l'arrivée d'eau du POWER steamer 2 et défaites le tuyau d'eau du POWER steamer 2 au ni-
veau de l'arrivée d'eau�
⇒ Fixezlatêtedeltresurlemurenpositionverticaleàl'aidedevisadaptées(nonfournies).
 Lesystèmedeltrationpeutaussifonctionnerdeboutoucouchésansêtrexé.Lemontagemu-
ral vertical est toutefois recommandé.
Lors du montage de l'unité de détection, des adaptateurs et des tuyaux d'eau, veillez à utiliser les
joints plats correspondants.
⇒ Visserl'adaptateur3/4“-3/8“surleraccorddel'unitédedétection(10,Fig.1)
⇒ Visserl'adaptateur3/4“-3/8“surl'entréedelatêtedeltre(3).
⇒ Visser l'unité de détection avec l'écrou-raccord au niveau de la sortie de la tête
deltre(4).
⇒ Raccorder le tuyau d'eau au POWER steamer 2 au niveau de l'adaptateur sur
l'unité de détection�
Ne pas exposer l'unité de détection à des contraintes mécaniques.
⇒ Brancher le tuyau d'eau fourni sur l'adaptateur au niveau de l'entrée de la tête
deltreetsurl'arrivéed'eau.
⇒ Tenircomptedusensd'écoulement–Repèressurlatêtedeltreetl'unitéde
détection !
⇒ Couple max� 10 Nm�

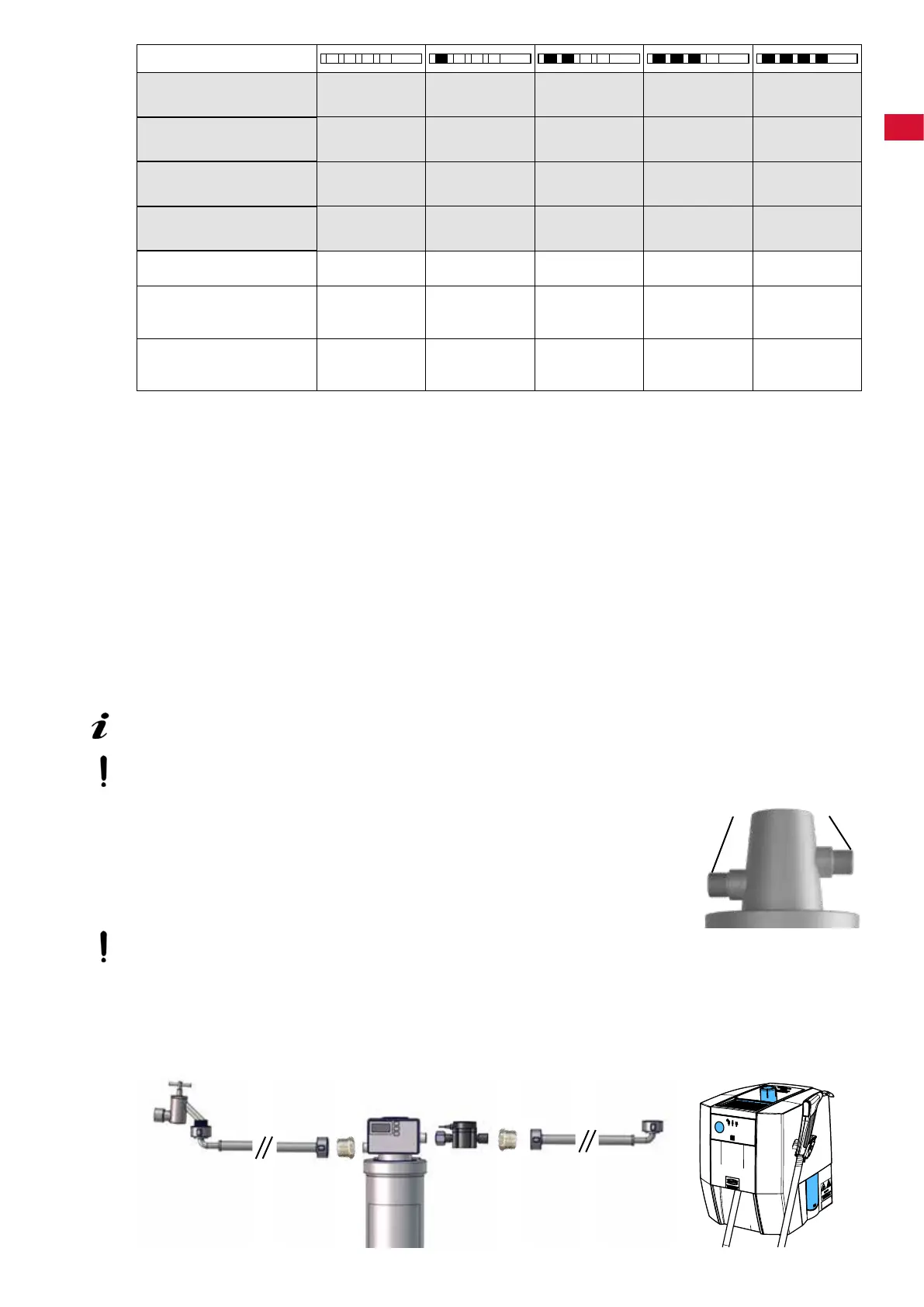

Fig. 4 : Exemple d'installation classique
4
Fig.
3
Fig.
43
