de
Messstreifen
Deutsche Härtegrade
(°dH)
<3 >4 >7 >14 >21
Englische Grade
(GradClark)(°e)
<3.75 >5 >8.75 >17.5 >26.25
FranzösischeGrade
(°fH)
<5.4 >7.2 >12.6 >25.2 >37.8
Amerikanische Grade
(ppmCaCO
3
)
<53.4 >71.2 >125 >249 >374
Verschnittstufe 3 3 2 2 1
Kapazität
FilterkerzeMinLiter
3570 3060 1440 990 510
Kapazität
FilterkerzeLinLiter
6670 5710 2690 1840 940
4.4 Filterkopf/Durchussmesser/Filterkerzemontieren
DerPOWERsteamerwatersoftenerDurchussmesserbestehtausfolgendenKomponenten:
• Sensoreinheit
• Programmier- und Anzeigeeinheit
DieMontagedesProduktserfolgtinfolgendenSchritten:
• Montage des Filterkopfs�
• Montage der Sensoreinheit�
• Anschluss an Wasserzufuhr und POWER steamer 2�
• Montage der Filterkerze�
• Montage und Anschluss der Programmier- und Anzeigeeinheit (Kap� 4�5)�
⇒ Trennen Sie den POWER steamer 2 von der Spannungsquelle�
⇒ Die Wasserzufuhr zum POWER steamer 2 schließen und den Wasserschlauch zum POWER steamer 2
an der Wasserzufuhr lösen�
⇒ Montieren Sie den Filterkopf mittels geeigneter Schrauben (nicht im Lieferumfang enthalten) in verti-
kaler Lage sicher an einer Wand�
Das Filtersystem kann wahlweise auch frei stehend oder liegend betrieben werden, ohne es zu
befestigen. Die vertikale Wandmontage wird empfohlen.
AchtenSiebeiderMontagederSensoreinheit,derAdapterundderWasserschläuchedarauf,dass
SiedieentsprechendenFlachdichtungenverwenden.
⇒ Adapter 3/4“ - 3/8“ auf Anschluss der Sensoreinheit (10, Abb� 1) schrauben
⇒ Adapter 3/4“ - 3/8“ auf Eingang des Filterkopfs (3) schrauben�
⇒ SensoreinheitmitderÜberwurfmutteramFilterkopfausgang(4)verschrauben.
⇒ Wasserschlauch zum POWER steamer 2 am Adapter an der Sensoreinheit
anschließen�
Die Sensoreinheit darf keinen mechanischen Belastungen ausgesetzt wer-
den.
⇒ Mitgelieferten Wasserschlauch am Adapter am Eingang des Filterkopfes und
an Wasserzufuhr anschließen�
⇒ Durchussrichtungbeachten–MarkierungenanFilterkopfundSensoreinheit!
⇒ max� Drehmoment 10 Nm�

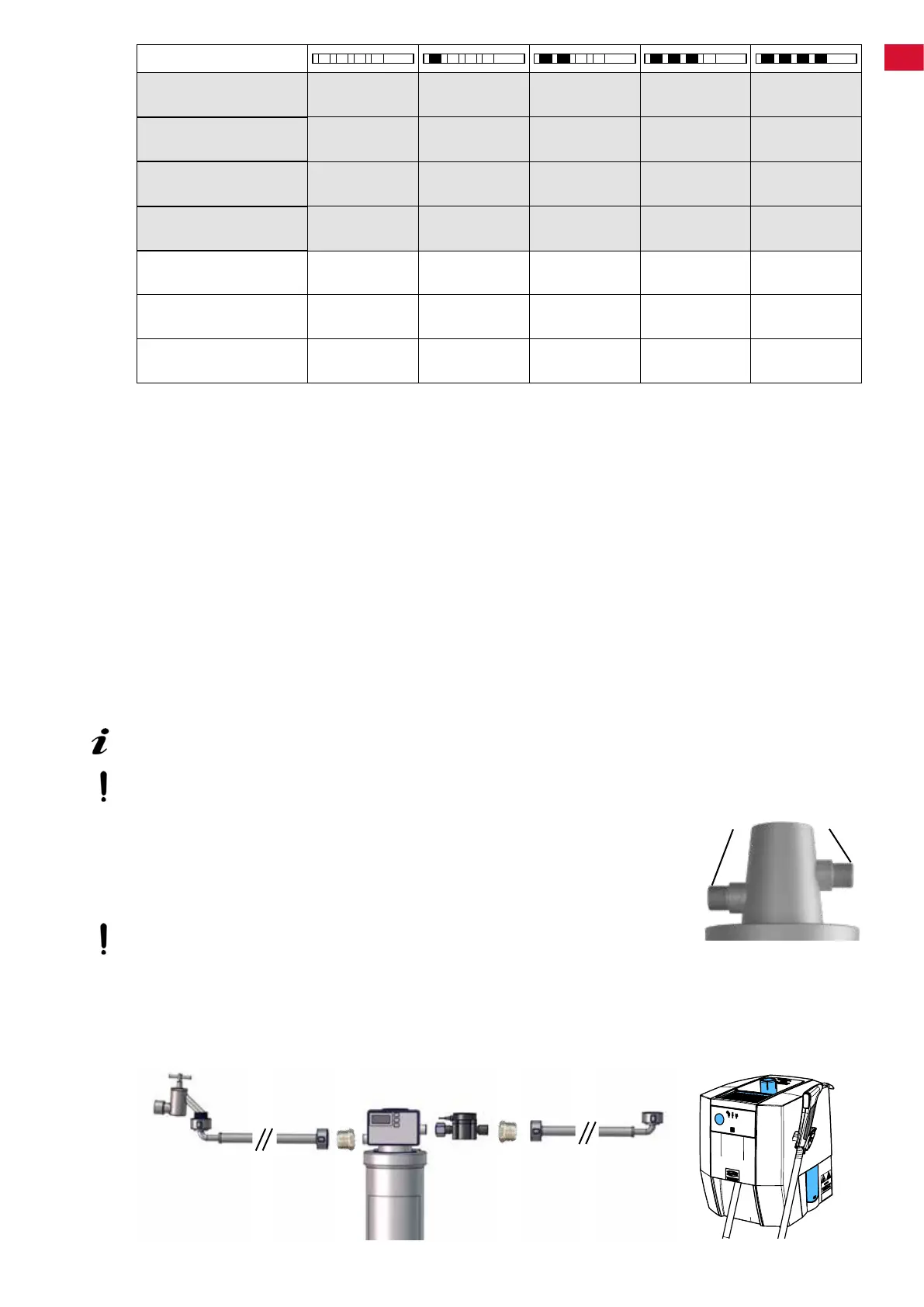

Abb.4:TypischesInstallationsbeispiel
4
Abb.
3
Abb.
43
