테스트스트립
독일등급(°dH)/
일반경도등급(dGH)
<3 >4 >7 >14 >21
영국등급
(클라크등급)(°e)
<3.75 >5 >8.75 >17.5 >26.25
프랑스등급
(°fH)
<5.4 >7.2 >12.6 >25.2 >37.8
백만분율
(ppmCaCO
3
)
<53.4 >71.2 >125 >249 >374
혼합레벨
3 3 2 2 1
용량
필터카트리지M(리터)
3570 3060 1440 990 510
용량
필터카트리지L(리터)
6670 5710 2690 1840 940

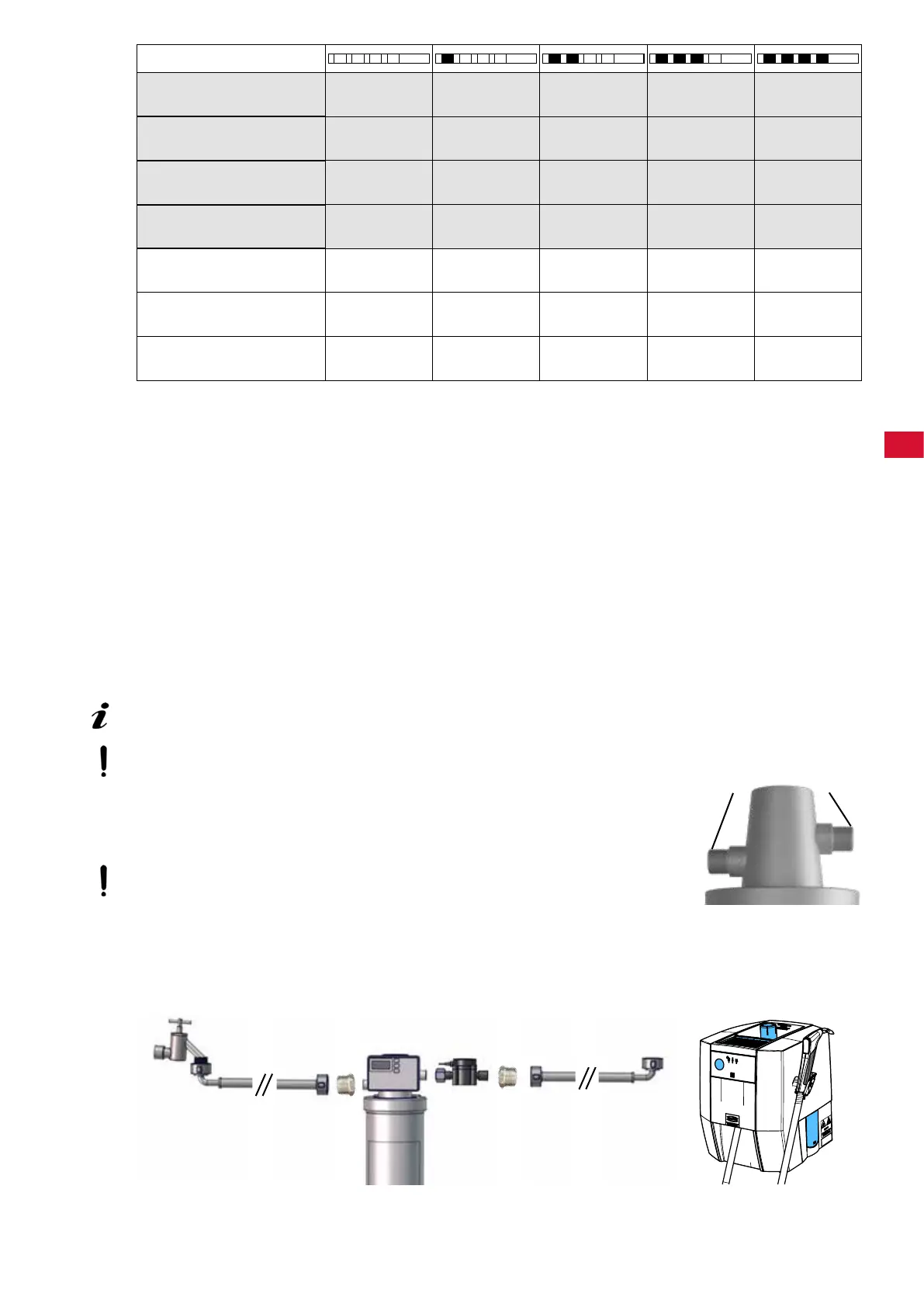

4.4 필터헤드/유량계/필터카트리지조립
POWERsteamer연수기용유량계는다음의구성품으로구성되어있습니다.
• 센서유닛
• 프로그래밍및디스플레이유닛
제품의조립은다음의단계로구성됩니다:.
• 필터헤드의조립.
• 센서유닛의조립.
• 급수연결부와POWERsteamer2의연결.
• 필터카트리지의조립.
• 프로그래밍및디스플레이유닛(4.5장)의조립및연결.
⇒ 전원에서POWERsteamer2를분리합니다.
⇒ POWERsteamer2에연결된급수장치를끈후POWERsteamer2에연결된급수호스를급수장치에
서분리합니다.
⇒ 적절한나사(납품범위에포함되지않음)를사용하여벽에수직으로필터헤드를견고하게부착합니다.
또한필터시스템은단독으로또는고정하지않은상태에서바로옆에서작동할수있습니다.벽에수직으
로장착하는것이좋습니다.
센서유닛,어댑터및급수호스를조립할때해당개스킷을사용하는지확인합니다.
⇒ 센서유닛의연결부(그림1,10)에어댑터(3/4"-3/8")한개를연결합니다.
⇒ 필터헤드의유입구(3)에어댑터(3/4"-3/8")한개를연결합니다.
⇒ 유니언너트를사용하여필터헤드의유입구(4)에센서유닛을연결합니다.
⇒ POWERsteamer2의급수호스를센서유닛의어댑터에연결합니다.
센서유닛은기계적부하에노출되지않아야합니다.
⇒ 제공된급수호스를필터헤드의유입구에있는어댑터및급수장치에연결합
니다.
⇒ 흐름방향에유의합니다–필터헤드및센서유닛의표시!
⇒ 최대토크10Nm.
그림4:일반적인설치예시
4
그림
3
그림
43
