Ensamblaje
ADVERTENCIA: Para su propia seguridad,
nunca conecte el enchufe a un tomaco-
rriente de la fuente de energía hasta que
se hayan completado todos los pasos de
ensamblaje y haya leído y entendido las
instrucciones de seguridad y funciona-
miento.
Remoción o instalación de la hoja
ADVERTENCIA: Para reducir el riesgo de
lesiones producidas por una pieza de tra-
bajo que salga despedida o por pedazos de
hoja que salgan despedidos, no utilice una
hoja cuyo diámetro sea superior o inferior
a 10 pulgadas.
ADVERTENCIA: Para reducir el riesgo de
lesiones debidas a un arranque inespe-
rado, desenchufe la sierra siempre que
vaya a quitar o instalar la hoja.
1. Desenchufe la sierra del tomacorriente.
2. Afloje el tornillo tope de la placa de
cubierta con el extremo Phillips de la llave
de combinación suministrada.
3. Suba el protector inferior y gire la placa de
cubierta hacia atrás de manera que el tor-
nillo del eje portaherramienta quede al
descubierto.
4. Localice el cierre del eje portaherramienta
entre el protector superior y el asa de la
sierra para cortar ingletes. Presione el cie-
rre del eje portaherramienta y manténgalo
presionado firmemente mientras que gira
el tornillo del eje portaherramienta. El cie-
rre del eje portaherramienta se acoplará
con media revolución de la hoja.
NOTA: Como medio alternativo de fijación,
puede bajar la hoja sobre un pedazo de madera
de desecho posicionado contra el tope-guía.
5. Coloque el extremo hexagonal de 1/4 de
pulgada de la llave de combinación sumi-
nistrada en el tornillo del eje portaherra-
mienta. Gire la llave en “L” en el sentido de
las agujas del reloj para aflojar el tornillo
del eje portaherramienta. Quite el tornillo
del eje portaherramienta, el collarín exte-
rior de la hoja y la hoja.
NOTA: Preste atención a las piezas quitadas,
fijándose en su posición y en el sentido en que
están orientadas (vea la ilustración). Limpie
todo el serrín de los collarines de la hoja antes
de instalar una hoja nueva.

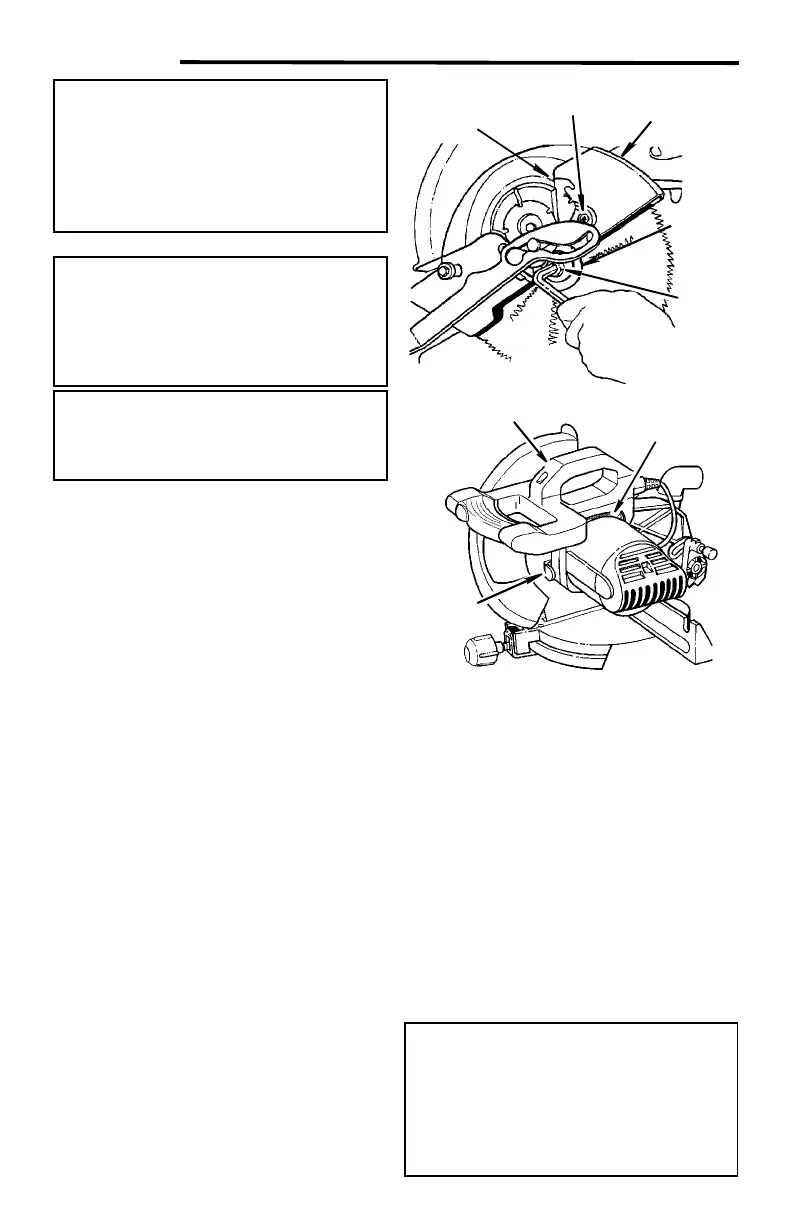

Collarines
de la hoja
Placa de
Tornillo
del eje
Tornillo tope de
la placa de cubierta
Protector superior
de la hoja
cubierta
porta-
herramienta
Almacenamiento para
la llave hexagonal de
1/4 de pulgada
Asa de la
sierra
para cortar
ingletes
Cierre
del eje
porta-
herra-
mienta
6. Instale la hoja de 10 pulgadas nueva (ver
las secciones “Requisitos básicos de la
hoja” y “Utilización de hojas con puntas de
carburo”). Asegúrese de que la flecha de
giro que está en la hoja coincida con la fle-
cha de giro en el sentido de las agujas del
reloj que está en el protector superior.
7. Instale el collarín exterior de la hoja y el tor-
nillo del eje portaherramienta. Gire la llave
Allen en sentido contrario al de las agujas
del reloj para fijar la hoja. Apriete el tornillo
del eje portaherramienta firmemente.
8. Baje el protector inferior de la hoja hasta
que la ranura de la placa de cubierta des-
canse abajo del todo, sobre el tornillo tope
de la placa de cubierta. Apriete el tornillo.
PELIGRO: Nunca utilice la sierra si no
tiene la placa de cubierta colocada firme-
mente en su sitio. Esta placa evita que el
tornillo del eje portaherramienta se caiga
si se afloja accidentalmente e impide que
la hoja que gira se desprenda de la
máquina.
