RIDGID MS1060 - Ensamblaje de las Extensiones y el Bloque de Tope

57
9. Asegúrese de que el cierre del eje portahe-
rramienta esté suelto para que la hoja gire
libremente.
NOTA: El cierre del eje portaherramienta puede
dañarse por causa de un uso inadecuado.
ADVERTENCIA: Asegúrese de que los colla-
rines estén limpios y colocados adecuada-
mente. Después de instalar una hoja
nueva, asegúrese de que la hoja esté fuera
de la ranura de la mesa en las posiciones
de bisel de 0° y 45°. Baje la hoja hasta el
interior de la ranura de la mesa y com-
pruebe si hay contacto con la base o con la
estructura de la mesa giratoria.
10. Después de cambiar la hoja, coloque la
llave hexagonal de 1/4 de pulgada en el
área de almacenamiento del mango.

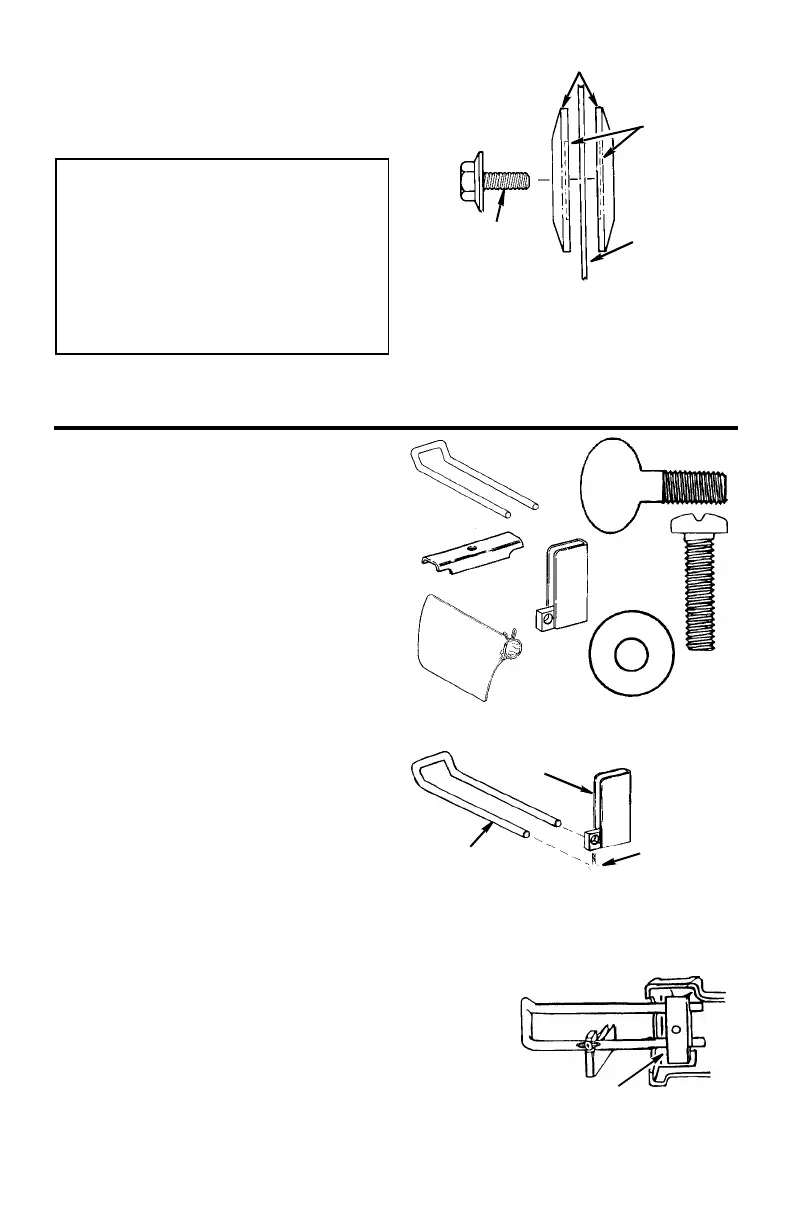

Ensamblaje de las extensiones y el bloque
de tope
Localice las piezas siguientes:
No. de
artículo DescripciónCant.
A Brazo de extensión....................................2
B Soporte de la abrazadera ..........................2
C Bolsa para polvo.......................................1
D Tornillo de apriete manual de
1/4 x 20 x 1/2............................................1
E Bloque de tope ajustable...........................1
F Tornillo Phillips de 5/16-18 x 1-1/4...........2
G Arandela de 21/64 x 5/8 x 1/16.................2
1. Coloque la sierra en la posición de inglete
a 0°.
2. Fije el cabezal mecánico de la sierra para
cortar ingletes en la posición baja.
3. Incline la sierra hacia atrás sobre sus
patas traseras para dejar al descubierto la
parte de debajo de la base. Fije la sierra de
manera que no se incline ni se caiga del
banco.
4. Deslice el bloque de tope ajustable sobre
la parte posterior del brazo de extensión
lateral. Enrosque el tornillo de apriete
manual de 1/4-20 en la parte trasera del
bloque de tope.
5. Localice el segundo par de ranuras que se
encuentra debajo de la base de la sierra
para cortar ingletes. Coloque el soporte de
abrazadera sobre el brazo de extensión.
NOTA: Cada brazo de extensión debe pasar
completamente a través de ambas ranuras de
la base de la sierra antes de fijar el soporte de
la abrazadera.
Hoja
Collarines de la hoja
Lados
metidos
de los
collarines
de la hoja
Tornillo del eje
portaherramienta de
rosca a izquierdas
A
B
C
F
D
E
G
Bloque de tope
Brazo de extensión
Tornillo de
apriete manual
de 1/4-20
Soporte de la abrazadera
