RIDGID MS1060 - Piezas de Repuesto

79
Piezas de repuesto
Lista de piezas para la sierra de 10 pulgadas para cortar ingletes compuestos RIDGID
Modelo No. MS10601
Las piezas RIDGID se encuentran disponibles en línea conectándose a
www.ridgidparts.com

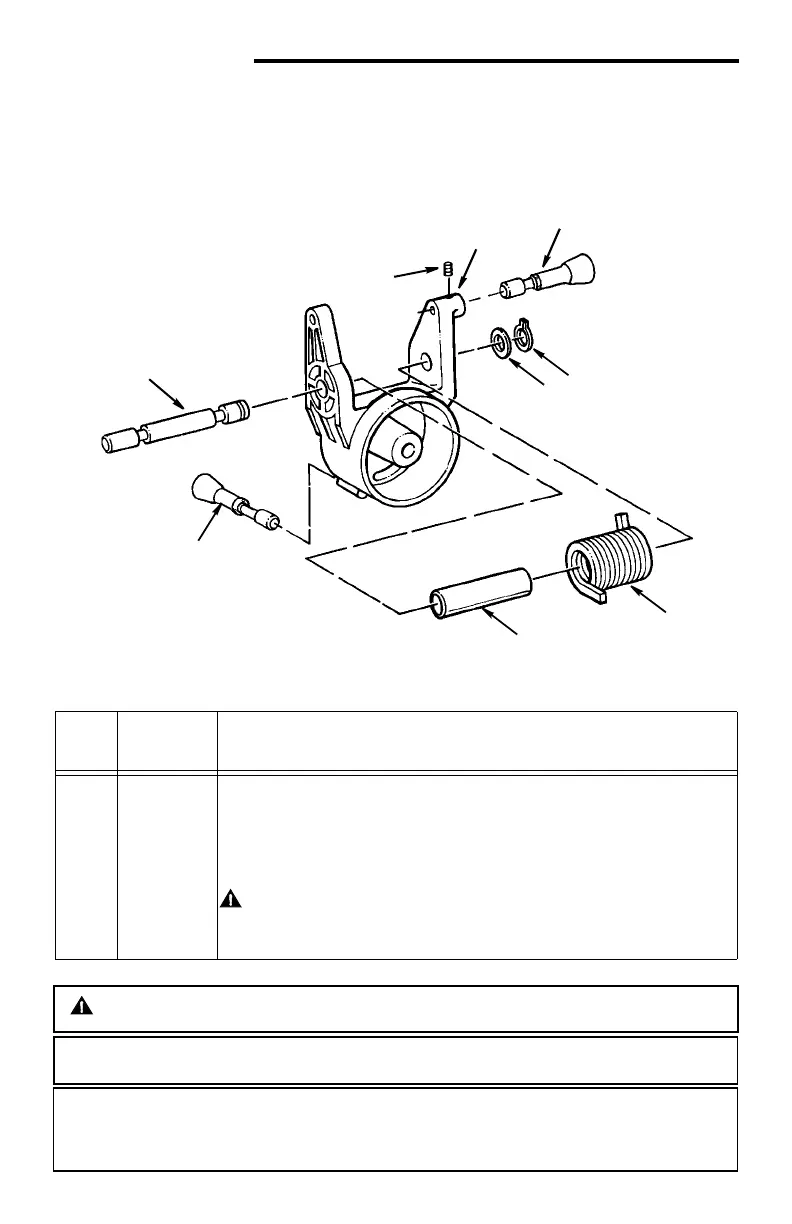

Figura 1 - Ensamblaje del pivote
Pida siempre por número de pieza – no por número de clave
* Artículo de herraje estándar. Puede comprarse localmente.
ADVERTENCIA: Estos artículos son importantes para la seguridad de esta herra-
mienta. No los sustituya por piezas comunes.
‡ PRECAUCION: Vea la precaución para el ensamblaje mecánico que aparece en la
página 41.
• ADVERTENCIA: La suelta incontrolada del resorte o la instalación incorrecta de estas
piezas puede crear un peligro a menos que la reparación sea realizada por un técnico
de servicio competente. El servicio de reparaciones se encuentra disponible en un
Centro de Servicio Autorizado RIDGID.
No. de
clave
No. de
pieza
Descripción
1
2
3
4
5
6
7
8
803309-2
828504
829727
805606
803899-5
823328
823298-1
823301
Tornillo de fijación de cabeza hueca hexagonal de 10-32 x 3/8
Pivote
Ensamblaje del eje de tope
Anilla de retención
Arandela de empuje
•‡Resorte de torsión
Separador del resorte
Eje pivote
1
2
3
4
5
6
7
8
3
