RIDGID MS1060 - Familiarización con la Sierra para Cortar Ingletes

59

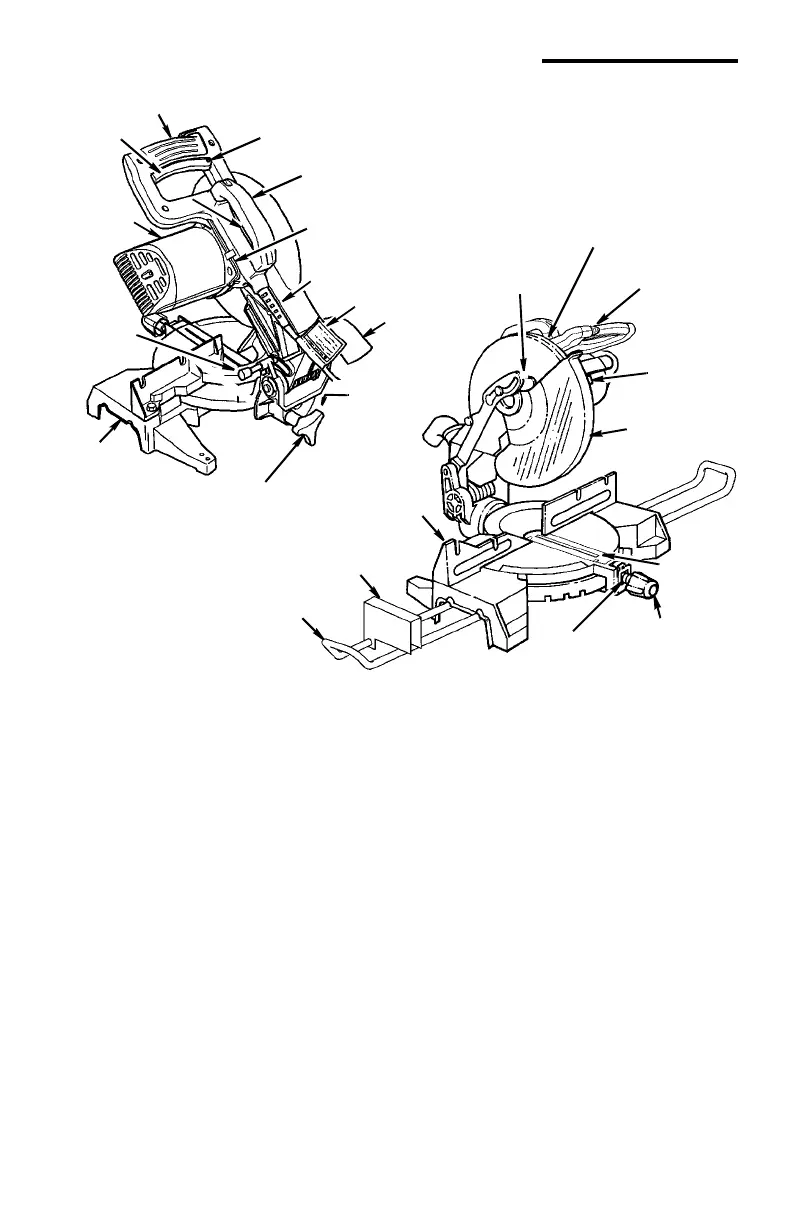

Familiarización con la sierra para cortar ingletes
1. Etiqueta de advertencia (también en el
cordón) – No quite la etiqueta.
2. Interruptor gatillo “On/Off” (de encen-
dido y apagado) – Para evitar el acciona-
miento accidental del gatillo, se
proporciona un botón de “fijación en Off”.
Para arrancar la herramienta, empuje el
botón de “fijación en Off” hacia adelante y
apriete el gatillo. Suelte el gatillo para
detener la sierra para cortar ingletes.
3. Asa de la sierra para cortar ingletes – El
asa de la sierra contiene el interruptor
gatillo con un botón de “fijación en Off”.
La hoja se baja hasta la pieza de trabajo
empujando hacia abajo sobre el asa. La
sierra volverá a su posición hacia arriba
cuando se suelte el asa.
4. Agujero para candado – El interruptor
gatillo y el asa se han provisto con un
agujero para poder acoplar un candado
(no suministrado) con el fin de evitar el
uso no autorizado.
5. Asa de transporte de la sierra para cor-
tar ingletes – Después de fijar el cabezal
mecánico en la posición hacia abajo con
el eje de tope, la sierra se lleva cómoda-
mente utilizando este asa.
6. Llave de combinación – Utilizada para
ajustes de tornillos de 1/4 de pulgada de
cabeza hexagonal y de cabeza Phillips. Se
proporciona un área para guardarla tal
como se ilustra.
7. Tornillo tope de la placa de cubierta –
Cuando se afloja este tornillo, la placa de
cubierta es girada hacia la parte trasera,
permitiendo quitar/cambiar la hoja.
8. Cierre del eje portaherramienta – Permite
que el usuario evite que la hoja gire mien-
tras aprieta o afloja el tornillo del eje porta-
herramienta al cambiar o quitar la hoja.
9. Protector inferior de la hoja – El protec-
tor de la hoja ayuda a proteger las manos
contra la hoja en la posición subida. Para
evitar el atasco en la pieza de trabajo, el
protector se retrae al bajar la hoja.
3 Asa de la sierra
Cordón de energía
Codo para polvo
18 Base
19 Eje
14 Bloque de tope
13 Extensión
2 Interruptor
gatillo
1 Etiqueta
de advertencia
1 Etiqueta de advertencia
de tope
4 Agujero para
candado
5 Asa de transporte
de la sierra para
cortar ingletes
6 Llave de
combinación
7 Tornillo tope
de cubierta
de la placa
2 Protector superior
de la hoja
Botón de
“fijacion en OFF”
8 Cierre
del eje
portaherramienta
9 Protector
inferior de la hoja
16 Pasador del
índice de bisel
17 Perilla giratoria de
fijación de bisel
15 Tope-guía
con repetición
de corte
12 Resorte del
índice de ingletes
11 Perilla
giratoria de
10 Placa de
garganta
fijación
de in
g
lete
para cortar ingletes
