ANSCHLUSS KABELTYP
KABELLÄNGE
1 - 10 m
KABELLÄNGE
10 - 20 m
KABELLÄNGE
20 - 30 m
Versorgung 230V
AUSSENKABEL FÜR
DIE ERDVERLEGUNG
CEI EN 50267-2-1
3 x 2,5 mm² 3 x 2,5 mm² 3 x 4 mm²
Sender Fotozellen 2 x 0,5 mm² 2 x 0,5 mm² 2 x 0,5 mm²
Empfänger Fotozellen 4 x 0,5 mm² 4 x 0,5 mm² 4 x 0,5 mm²
Versorgung der Zubehörteile 24V 2 x 0,5 mm² 2 x 0,5 mm² 2 x 1 mm²
Steuerungs- und Sicherheitsvorrich-
tungen
2 x 0,5 mm² 2 x 0,5 mm² 2 x 0,5 mm²
Antennenanschluss RG58 MAX 10 m
1
2345
67
8910411
Die Automaon ist für die Versorgung durch ein Stromnetz von 230V AC 50
Hz projekert.
Infolgedessen muss die Automaon miels eines doppelt isolierten Kabels
mit 3x2,5 mm² Querschni angeschlossen werden, die Kabel müssen über
ein versenktes Rohr, das während der Installaon der Unterbauplae KT 230
(siehe Abb. 3) vorbereitet wird, verlaufen.
Wenn das Kabel das Innere des Schaltschranks erreicht, muss es nach
oben, in den linken Teil der Automaon gezogen werden. Es ist über die
Kabelführung aus Gummi auf der linken Seite des Gehäuses einzubringen
und mit der Klemme mit Sicherungen, wie in Abb. 22.
Es ist sicherzustellen, dass das Kabel so angeschlossen ist, dass es während
der Bewegung der mechanischen Elemente im Inneren des Schaltschranks
keinen Schaden erleiden kann.
15.1) Art der Anschlusskabel und Mindeststärken
16 INSTALLATION EINER ANLAGE VOM TYP
15 ELEKTRISCHE ANSCHLÜSSE

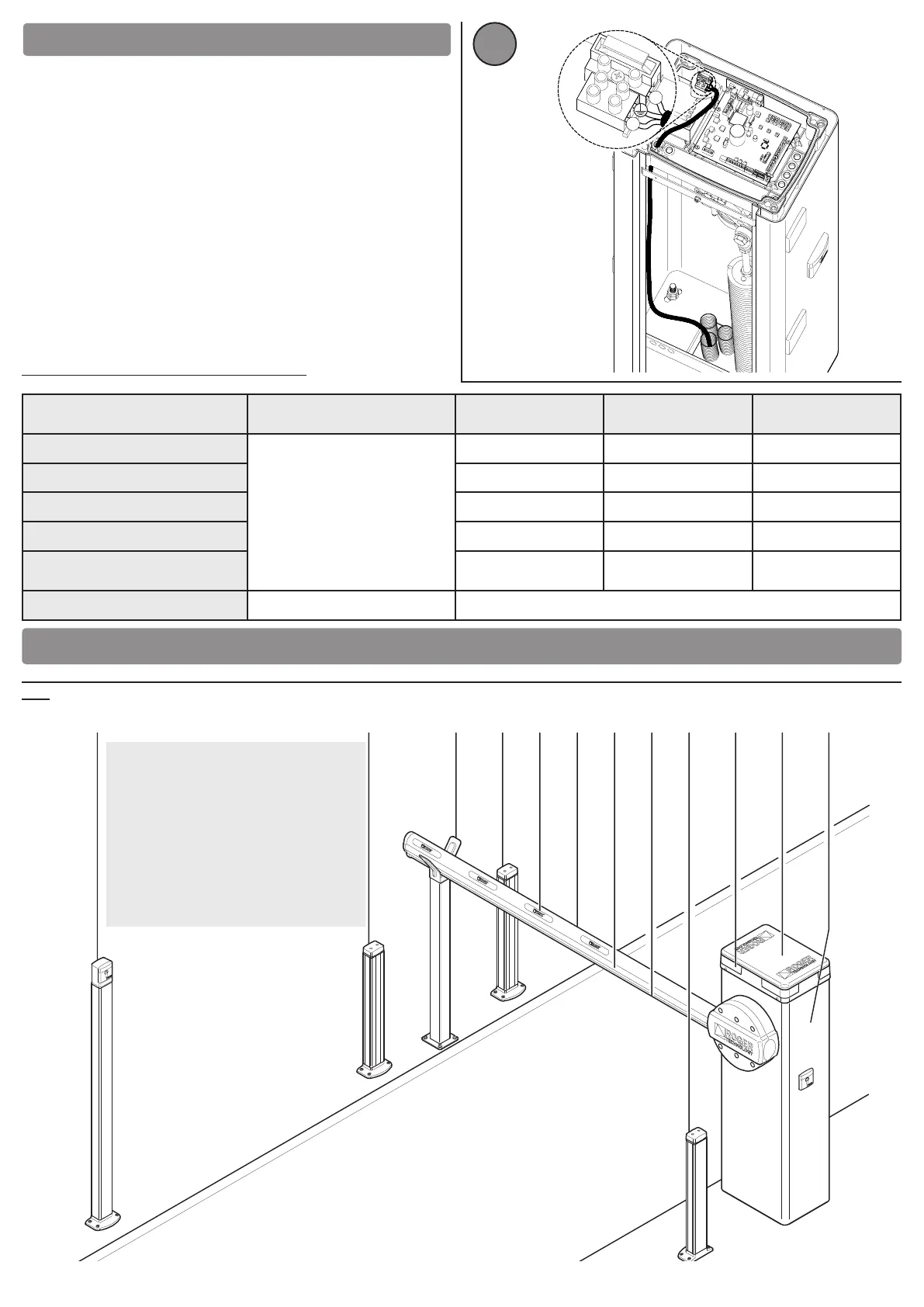

Nachstehend sind die Komponenten aufgelistet, die für die Installaon einer Anlage vom Typ einer Automaon der Serie Agilik 4 oder Agilik 6 notwendig
sind.
N
L
22
1) Automasche Schranke S Agilik 4 oder Agilik 6.
2) Integrierte Steuereinheit.
3) Leuchten.
4) Externe Fotozelle.
5) Schlagbaum mit stoßhemmendem Gummi und
LED-Streifen.
6) Reekerende Auleber.
9) Interne Fotozelle.
10) Feste Verankerung für Schlagbaum.
11) Wählschalter zur Entriegelung mit Schlüssel
oder Tastenfeld
