Roger Technology AGILIK Series User Manual

67
11 INSTALACIÓN DEL CIRCUITO LED INTERMITENTE DE LA
CABEZA DEL GRUPO DE BARRERA (AG/BLED)

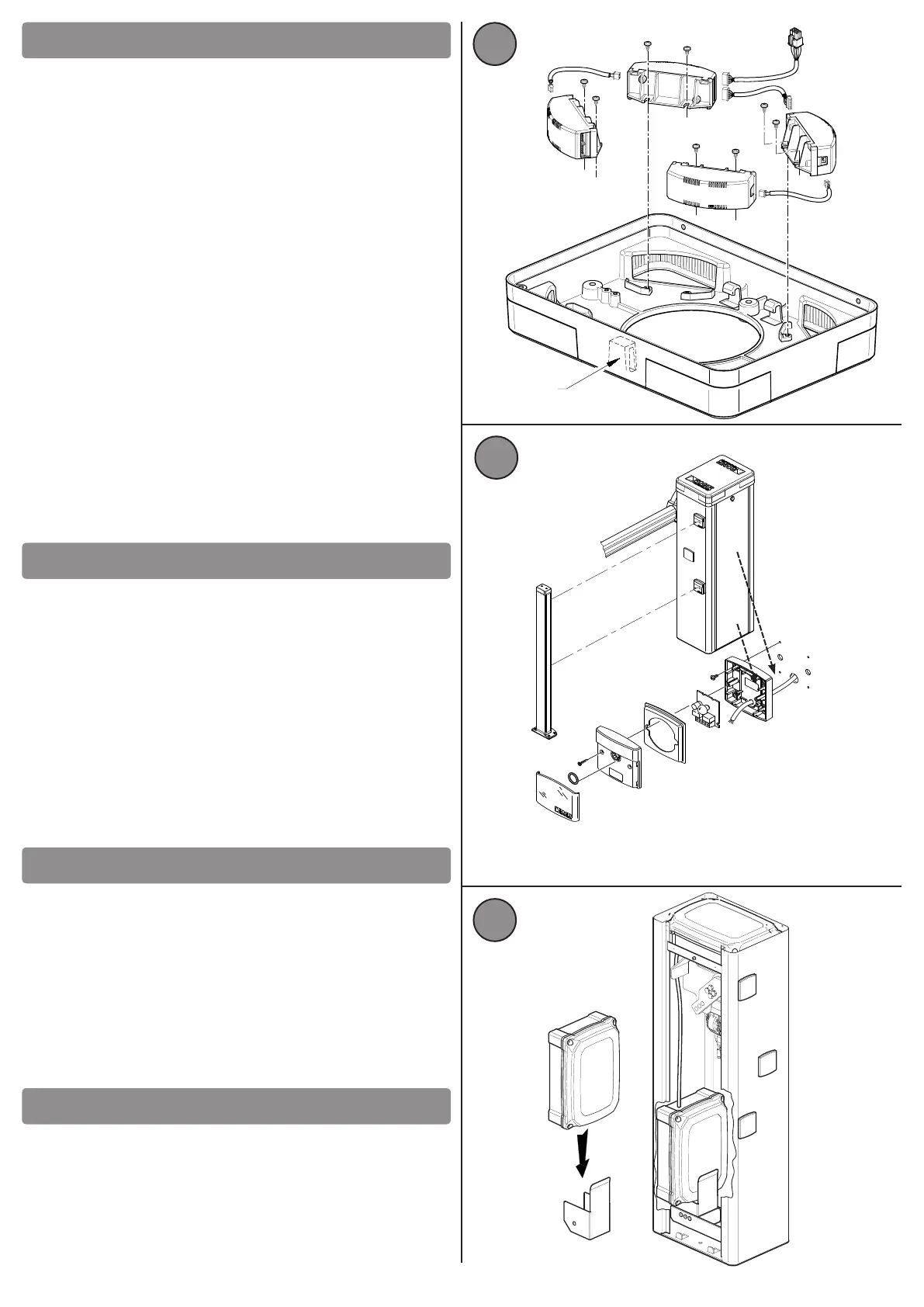

Para instalar el intermitente de 4 esferas led en la cabeza del grupo de
barrera, seguir este procedimiento indicado en la gura 19.
- Quitar la tensión del automasmo, introducir la llave y soltar el
gancho de sujeción de la puerta de inspección enganchada a la tapa del
automasmo.
- Quitar los dos tornillos de jación de la cabeza de la barrera y
quitarla completamente asegurándose de desconectar el cable de erra.
- Volcando la cabeza completa se notan los alojamientos donde
instalar el circuito de 4 esferas LED 4, que deben colocarse correctamente
en sus alojamientos usando los 2 tornillos de jación para cada esfera en
dotación, evitando pasar los cables entre las esferas en el lado en el que está
situada la sede del enganche de la puerta de inspección. Ver punto “X”.
- La parte nal del circuito led de 4 esferas incluye los plugs de
conexión. En dotación se proporciona también el cableado que debe
conectarse directamente a la central de mando. Para realizar esta conexión,
pasar el cable de conexión con el plug de conexión a la central por debajo de la
caja a través del oricio pasacables más cómodo y conectarlo correctamente
a la central en la entrada especíca. Por úlmo, conectar entre ellos los dos
plugs de conexión.
- Dar tensión y entrar en la programación de la central AG/CTRL y
en modo extendido colocarse en el parámetro n. 78 y congurar el modo de
intermitencia deseado.
- Volver a cerrar correctamente y de manera herméca la tapa de la
caja de la central, volver a colocar en el sendo correcto la tapa de aluminio
del grupo de barrera, cerrar y enganchar la puerta de inspección y jar los
dos tornillos nales de la tapa de la cabeza de aluminio.
12 CONEXIÓN DE LAS FOTOCÉLULAS EN EL GRUPO DE
BARRERA
A ambos lados del cuerpo de barrera se pueden instalar las fotocélulas de la
serie G90 y principalmente las fotocélulas G90/F2ES Par de fotocélulas para
exterior sincronizadas.
A ambos lados, las fotocélulas pueden instalarse a dos alturas, a 50 cm o a
100 cm desde la parte inferior de la columna (ver la gura 20).
Para instalar las fotocélulas, quitar la tensión de la barrera, quitar la tapa de
la cabeza y abrir la puerta de inspección.
Colocarse en la fotocélula deseada, destornillar desde el interior del cuerpo
de barrera los dos tornillos que sujetan la tapa de plásco, jar las fotocélulas
al lado de la barrera pasando los cables hacia arriba y asegurándose de que el
cableado no estorbe el movimiento del automasmo. Ulizar el pasacables
situado debajo de la caja de la central de mando y conectarse a la central en
la entrada especíca.
La conexión y la instalación del módulo de baterías B71/BCHP, en el armario,
se deben realizar come se indica en la Fig. 21.
El soporte de acero galvanizado de la caja portabaterías debe introducirse en
uno de los dos nichos laterales de la derecha o izquierda: hay que tener en
cuenta que se debe montar en la parte contraria del muelle de equilibrado.
Para la conexión eléctrica de las baterías a la central, consultar el manual de
instrucciones del módulo de baterías instalado.
Fijar el cable de alimentación de las baterías para que no sufra daños durante
el movimiento de los órganos mecánicos presentes en el armario.
Para las conexiones y la programación de la central electrónica de mando,
consultar el manual de instrucciones de la central instalada, AG/CTRL, en
dotación con la barrera automáca junto con el manual de instalación en
cuesón.
13 INSTALACIÓN Y CONEXIÓN DEL MÓDULO DE BATERÍAS
DE EMERGENCIA
14 CONEXIÓN Y PROGRAMACIÓN DE LA CENTRAL DE MANDO
X
19
TX
TX
RX
RX
20
21
