Roger Technology AGILIK Series - Ligações Eléctricas; Instalação de Uma Instalação Tipo

82
LIGAÇÃO TIPO DE CABO
COMPRIMENTO DO
CABO 1 - 10 m
COMPRIMENTO DO
CABO 10 - 20 m
COMPRIMENTO DO
CABO 20 - 30 m
Alimentação 230V
CABOS EXTERIOR
PARA INSTALAÇÃO SUBTERRÂNEA
CEI EN 50267-2-1
3 x 2,5 mm² 3 x 2,5 mm² 3 x 4 mm²
Transmissores fotocélulas 2 x 0,5 mm² 2 x 0,5 mm² 2 x 0,5 mm²
Receptores das fotocélulas 4 x 0,5 mm² 4 x 0,5 mm² 4 x 0,5 mm²
Alimentação acessórios 24V 2 x 0,5 mm² 2 x 0,5 mm² 2 x 1 mm²
Disposivos de comando e de segurança 2 x 0,5 mm² 2 x 0,5 mm² 2 x 0,5 mm²
Ligação antena RG58 MAX 10 m
1
2345
67
8910411
A automação é projectada para ser alimentada por rede de 230V CA 50 hz.
Ligar por isso a automação à rede eléctrica através de um cabo com duplo
isolamento 3x2.5 mm², fazendo-o passar através de um tubo submerso
predisposto durante a instalação da placa de fundação KT230 (ver a Fig.3).
Depois de estar no interior do armário, o cabo deve prosseguir para o alto,
na parte esquerda da automação, o inserir através do passacabo de borracha
à esquerda da caixa e ligá-lo ao borne com fusível, como indicado na Fig. 22.
Fixar o cabo de modo que não sofra danos durante o movimento dos órgãos
mecânicos presentes no interior do armário.
15.1) Tipo dos cabos de ligação e espessuras mínimas
16 INSTALAÇÃO DE UMA INSTALAÇÃO TIPO
15 LIGAÇÕES ELÉCTRICAS

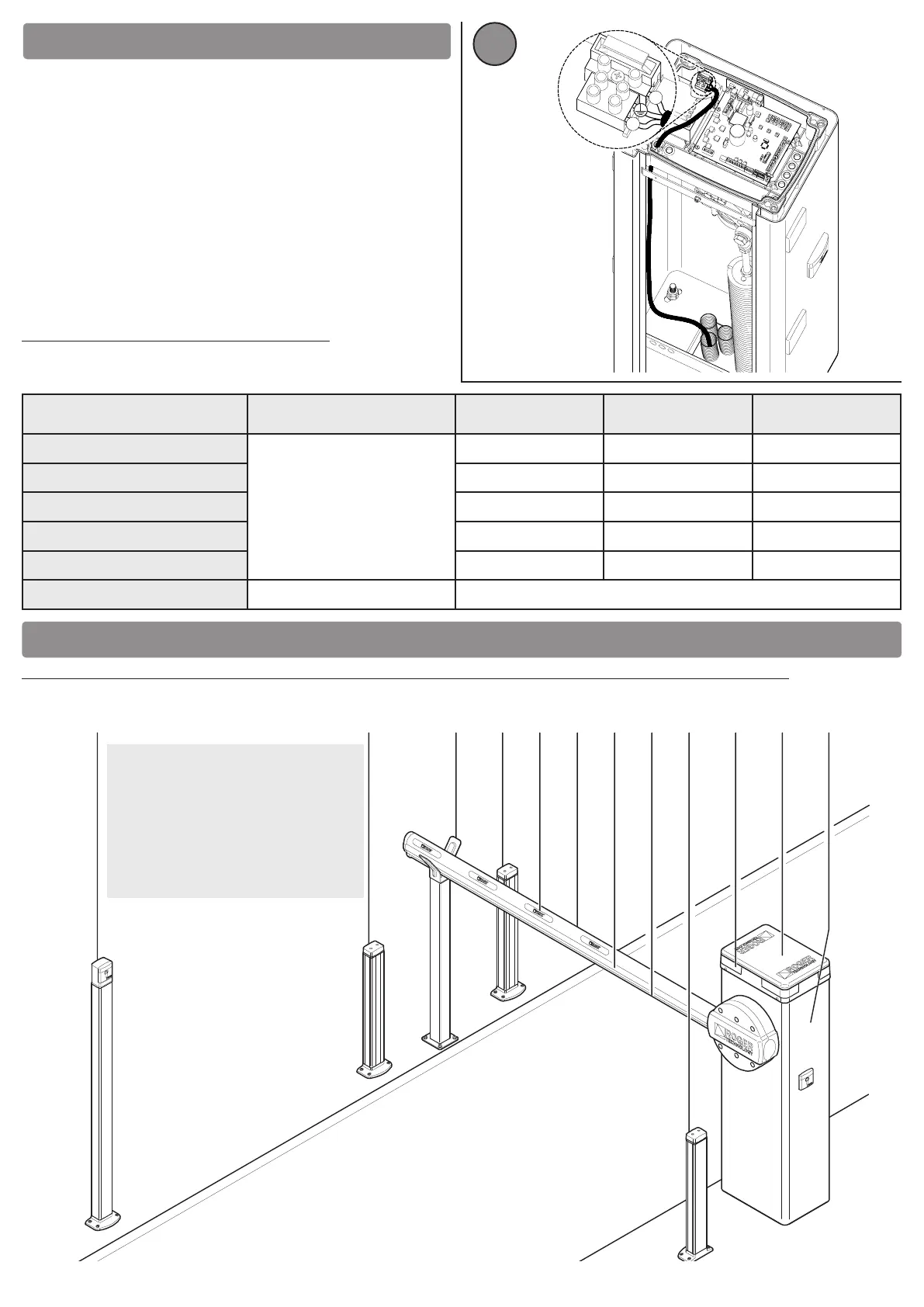

Aqui a seguir, listamos os componentes necessários para a montagem de uma instalação do po automação série Agilik 4 ou Agilik 6.
N
L
22
1) Barreira Automáca série Agilik 4 ou Agilik 6.
2) Central de comando integrada.
3) Piscas.
4) Fotocélula externa.
5) Haste com borracha para-choque e faixa led.
6) Adesivo reexivo.
9) Fotocélula interna.
10) Apoio xo para haste.
11) Seletor de desbloqueio com chave ou teclado
