7 INSTALLATION
L'installaon doit être eectuée par du personnel qualié et expérimenté
dans le plein respect de la réglementaon en vigueur.
Pour les Mises en garde générales sur l'installaon et la maintenance, se
référer au point 3 de ce manuel d'installaon.
7.1) Préparaon et installaon de la plaque de fondaon
Les illustraons suivantes ne sont que des exemples puisque l'espace pour
la xaon du système automaque et des accessoires varie en foncon
des encombrements. Par conséquent, c'est l'installateur qui doit choisir la
soluon la plus adaptée en analysant les espaces et l'environnement, en
s'assurant que rien n'entrave les mouvements de la lisse, comme des arbres,
des câbles du réseau électrique, des lampadaires ou autre, et en choisissant
soigneusement le système automaque le plus approprié pour l'installaon
à eectuer, en foncon de la largeur du passage et des limites d'ulisaon.

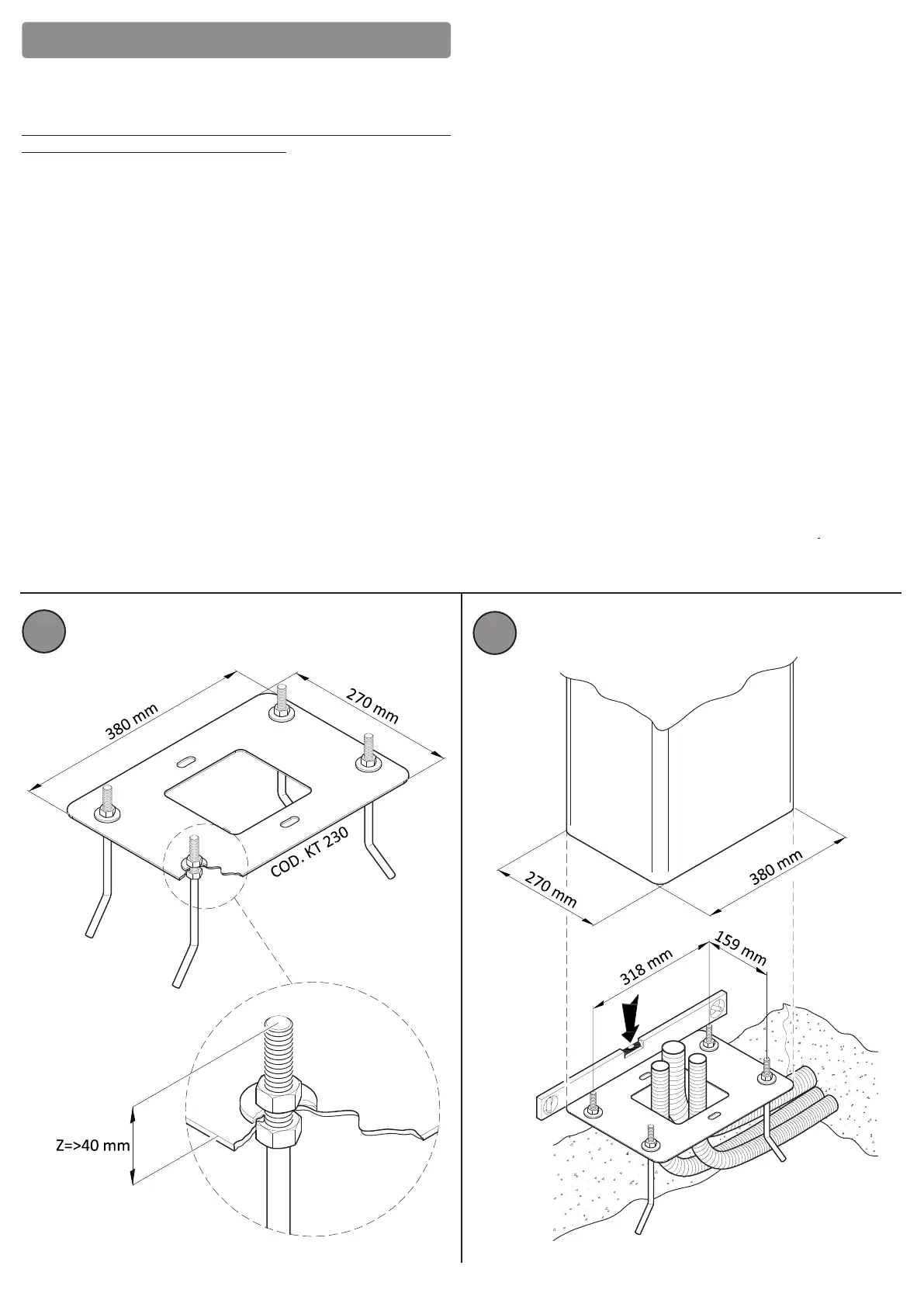

Assembler les 4 pâtes avec les écrous ; aenon : l'écrou inférieur doit
être vissé jusqu'à la n du letage an de respecter la cote minimale "Z"
de 40 mm, comme indiqué en Fig.2. Eectuer l'excavaon de fondaon qui
doit avoir les dimensions minimales suivantes : un mètre sur un mètre et
0,3 mètre de profondeur, an d'accueillir la plaque de fondaon "KT230",
comme indiqué par la Fig. 3. Placer les caniveaux pour faire passer les câbles
électriques.
Couler le béton renforcé avec des cages en fer, noyer la plaque de fondaon
au centre, à eur de la surface et parfaitement horizontale et parallèle à la
structure de la barrière et de la lisse, qui sera installée par la suite, quand le
béton aura ni de prendre, comme indiqué dans la g. 3.
La fondaon en béton doit être réalisée dans les règles de l'art par du
personnel compétent.
7.2) Installaon du groupe barrière
Une fois terminée la pose de la plaque de fondaon (7.1), procéder à
l'installaon du corps de la barrière.
Enlever les rondelles et les écrous vissés sur les rants de la plaque de
fondaon "KT230", précédemment cimentée, comme sur la Fig. 4.
Dévisser les 2 vis xées sur la tête de la caisse, du côté où sera xée la lisse,
comme sur la Fig. 5.
Ouvrir la trappe d'inspecon au moyen de la serrure en tournant la clé de
90° dans le sens des aiguilles d'une montre, comme sur la Fig. 6.
Soulever manuellement la tête, débrancher le câble de mise à la terre dédié
à la tête du concentrateur ; poser la tête sur une supercie adéquate an
d'éviter les chocs ou des dommages électriques.
Après avoir aussi débranché du concentrateur le câble de mise à la terre de
la trappe d'inspecon (Fig. 7), on peut maintenant l'ouvrir en enlevant la
trappe de son logement.
Poser le boîer sur la plaque de fondaon “KT230” de façon à ce que les rants
cimentés passent à travers les orices fendus situés dans les 4 angles du socle.
Enler sur les rants les rondelles et les écrous précédemment enlevés,
comme sur la
Fig. 8 ; orienter le boîer comme souhaité, en ulisant les fentes du socle,
puis serrer fortement les écrous pour que le boîer du corps de la barrière
soit stable.
Remarque Importante :
Au niveau électronique, la barrière est préparée en usine pour être installée
à droite (D) en se plaçant à l'intérieur par rapport au passage. Si l'installaon
doit être faite à gauche (G), suivre les instrucons fournies dans le chapitre
montage de la lisse.
