68
CONEXIÓN TIPO DE CABLE
LONGITUD DE CABLE
1 - 10 m
LONGITUD DE CABLE
10 - 20 m
LONGITUD DE CABLE
20 - 30 m
Alimentación 230V
CABLES EXTERIORES POR
LA INSTALACIÓN SUBTERRÁNEA
CEI EN 50267-2-1
3 x 2,5 mm² 3 x 2,5 mm² 3 x 4 mm²
Transmisores de las fotocélulas 2 x 0,5 mm² 2 x 0,5 mm² 2 x 0,5 mm²
Receptores de las fotocélulas 4 x 0,5 mm² 4 x 0,5 mm² 4 x 0,5 mm²
Alimentación de los accesorios 24V 2 x 0,5 mm² 2 x 0,5 mm² 2 x 1 mm²
Disposivos de control y de seguridad 2 x 0,5 mm² 2 x 0,5 mm² 2 x 0,5 mm²
Conexión de la antena RG58 MAX 10 m
1
2345
67
8910411

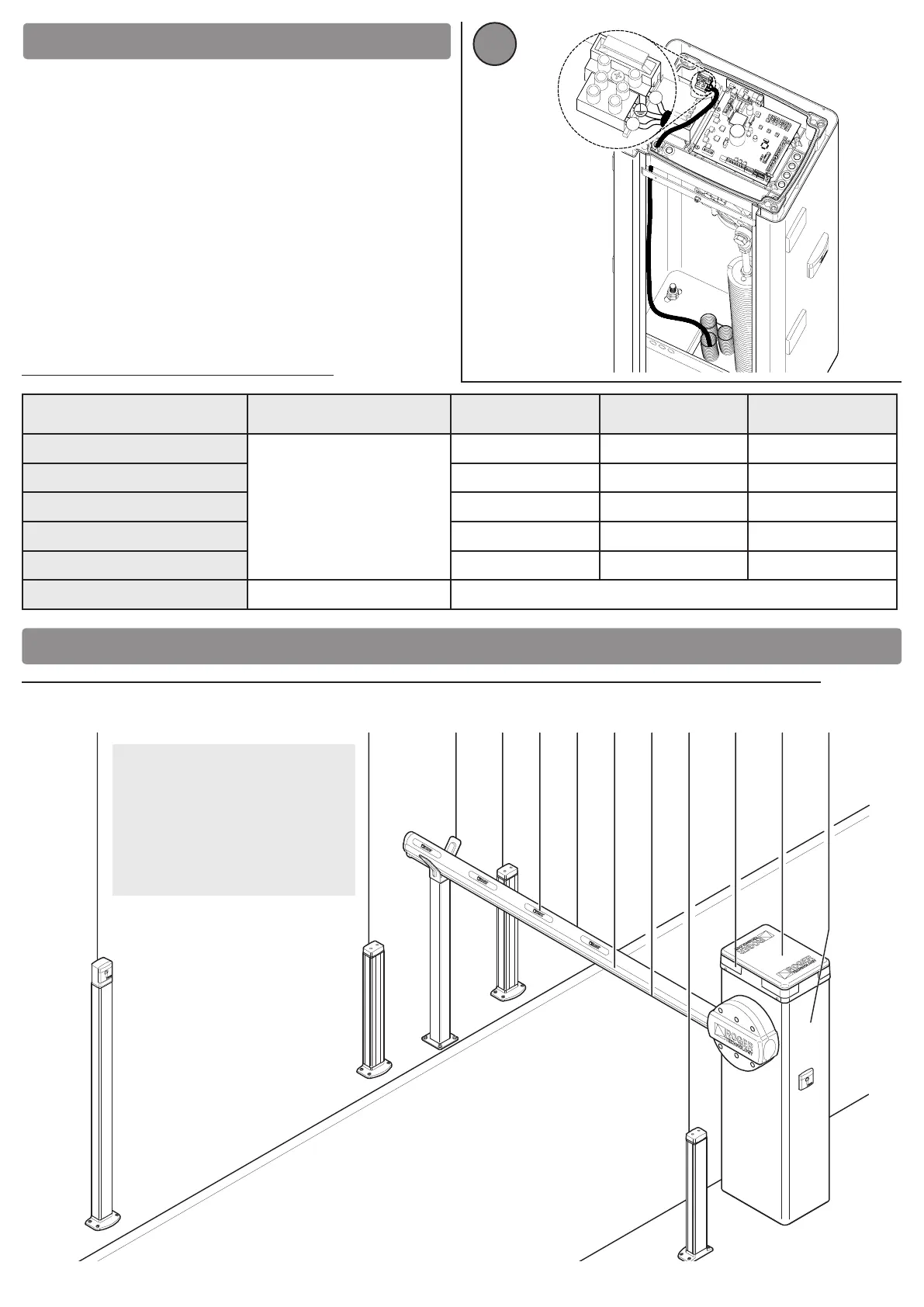

El automasmo está diseñado para ser alimentado por red de 230V CA 50
Hz.
Por lo tanto, conectar el automasmo a la red eléctrica mediante un cable de
doble aislamiento 3x2,5 mm², pasándolo por un tubo sumergido preparado
durante la instalación de la placa de cimientos KT230 (ver Fig.3).
Una vez dentro del armario, el cable debe seguir hacia arriba en la parte
izquierda del automasmo; introducirlo por el pasacables de goma a la
izquierda de la caja y conectarlo al borne con fusible, como se indica en la
Fig. 22.
Fijar el cable para que no sufra daños durante el movimiento de los órganos
mecánicos presentes en el armario.
15.1) Tipo de cables de conexión y espesores mínimos
16 INSTALACIÓN DE UNA INSTALACIÓN TIPO
15 CONEXIONES ELÉCTRICAS
A connuación enumerados los componentes necesarios para la instalación de un sistema po de un automasmo serie Agilik 4 o Agilik 6.
N
L
22
1) Barrera Automáca serie Agilik 4 o Agilik 6.
2) Central de mando integrada.
3) Intermitentes.
4) Fotocélula externa.
5) Palla con goma anchoque y strip led.
6) Adhesivo reectante.
9) Fotocélula interna.
10) Soporte jo para palla.
11) Selector de desbloqueo de llave o teclado
