SINUS PENTA
MANUALE UTENTE
BASIC
70/97
Barre di collegamento S41-S42-S51-S52:
ATTENZIONE
Le barre
47/D
e
47/+
sono collegate in cortocircuito come default di fabbrica.
L’eventuale reattanza DC va collegata tra le barre
47/D
e
47/+
dopo aver rimosso il
cortocircuito.
ATTENZIONE
Nel caso in cui si vogliano alimentare in corrente continua gli inverter di grandezza
S41, S42, S51, S52 consultare Elettronica Santerno.
NOTA
Per l’eventuale connessione del modulo di frenatura esterno utilizzare i morsetti
47/+
e
49/–
.

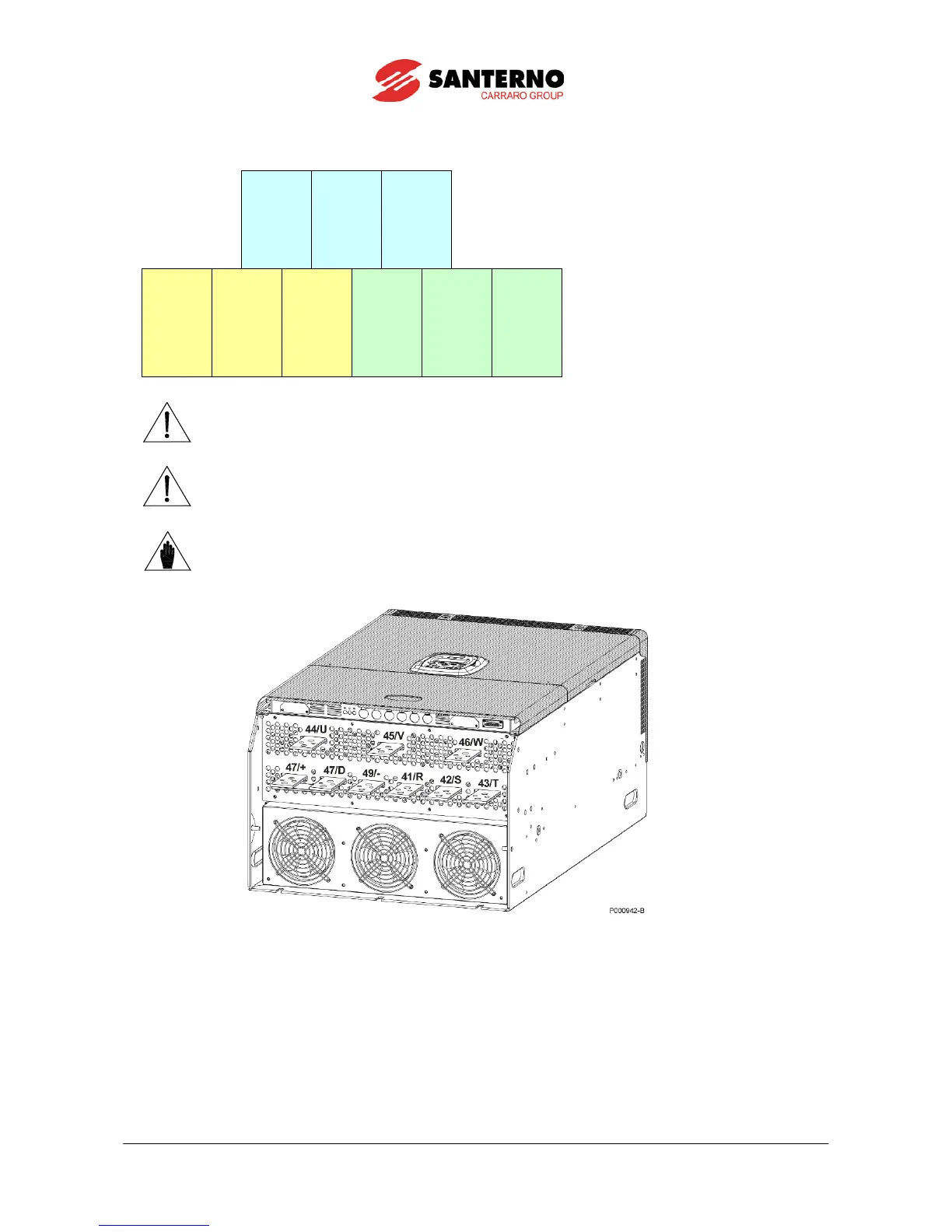

Figura 11: Barre di collegamento S41-S42-S51-S52
44/
U
45/
V
46/
W
47/
+
47/
D
49/
–
41/
R
42/
S
43/
T
