3. UTILIZZO DEL MODULO TASTIERA/DISPLAY
3.1. Descrizione
In questo paragrafo verranno descritti alcuni esempi di navigazione nel modulo tastiera/display.
Per dettagli su particolari settaggi del tastierino (contrasto, illuminazione, ecc…) fare riferimento al capitolo riguardante il
modulo tastiera/display riportato nella Guida all’Installazione, mentre per i dettagli riguardanti la personalizzazione della
modalità di navigazione della prima pagina, delle misure in pagina Keypad e pagina di Stato e l’unità di misura
personalizzata del PID, fare riferimento al MENÙ TASTIERA/DISPLAY della Guida alla Programmazione.
3.2. Albero dei menù

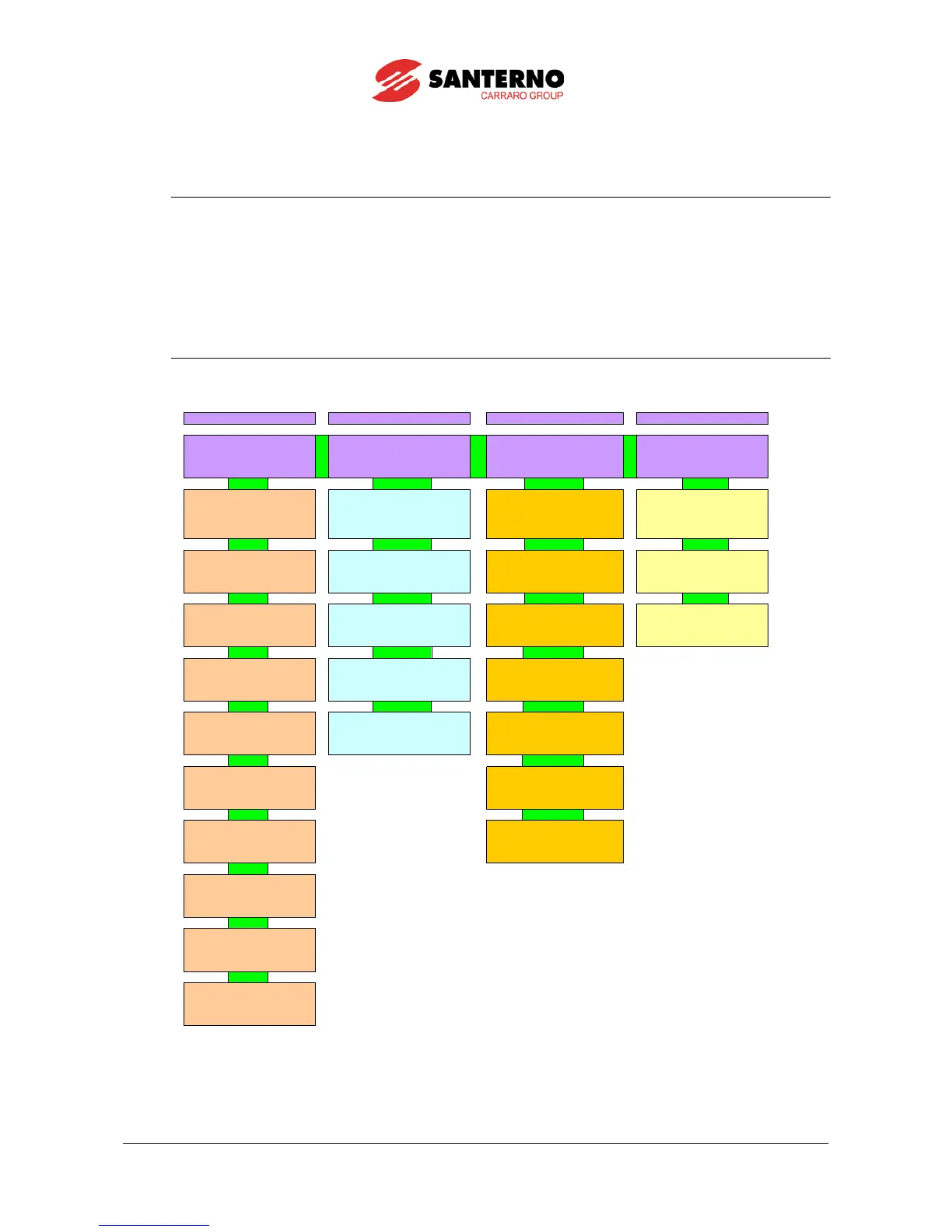

Figura 16: Struttura ad albero dei menù
(*) Disponibile solo per controllo FOC e VTC.
MISURE/COMANDI
PARAMETRI
CONFIGURAZIONE
IDENTIFICATIVO PRODOTTO
INVERTER OK
M00=+0.00rpm
M02=+ 0.00 rpm
[MEA] PAR CF IDP
INVERTER OK
M00=+0.00rpm
M02=+ 0.00 rpm
MEA [PAR] CF IDP
INVERTER OK
M00=+0.00rpm
M02=+ 0.00 rpm
MEA PAR [CF] IDP
INVERTER OK
M00=+0.00rpm
M02=+ 0.00 rpm
MEA PAR CF [IDP]
MENÙ MISURE
Parametri di tipo M
non modificabili
MENÙ PARAMETRI
Parametri tipo P
modificabili con
motore in marcia
MENÙ CONFIGURAZIONE
Parametri C-I-R
modificabili con
motore fermo
MENÙ PRODOTTO
Selezione lingua
e dati inverter
[MEA]
MISURE
MOTORE
[PAR]
PASSWORD E
LIVELLO DI
ACCESSO
[CFG]
AUTO TARATURA
[IDP]SINUS PENTA
MENÙ START-UP
Premi ENTER
per iniziare
[MEA]
REGOLATORE
PID
[PAR]
RAMPE
[CFG]
CONFIGURAZIONE
MOTORE N.1
[IDP]
PRODOTTO
[MEA]
INGRESSI
DIGITALI
[PAR]
MULTIVELOCITÀ
[CFG]
LIMITAZIONE
MOTORE N.1
[MEA]
RIFERIMENTI
[PAR]
ANELLO VELOCITÀ
E BILANCIAMENTO
CORRENTI (*)
[CFG]
ENCODER/INGRESSI
IN FREQUENZA
[MEA]
USCITE
[CFG]
PROTEZIONE
TERMICA
[MEA]
AUTODIAGNOSTICA
[CFG]
EEPROM
[MEA]
PROGRAMMAZIONE
INGRESSI
DIGITALI
[MEA]
STORICO
ALLARMI
[MEA]
STORICO MISURE
ALLO SPEGNIMENTO
