2.3.4. BARRE DI CONNESSIONE INVERTER S60

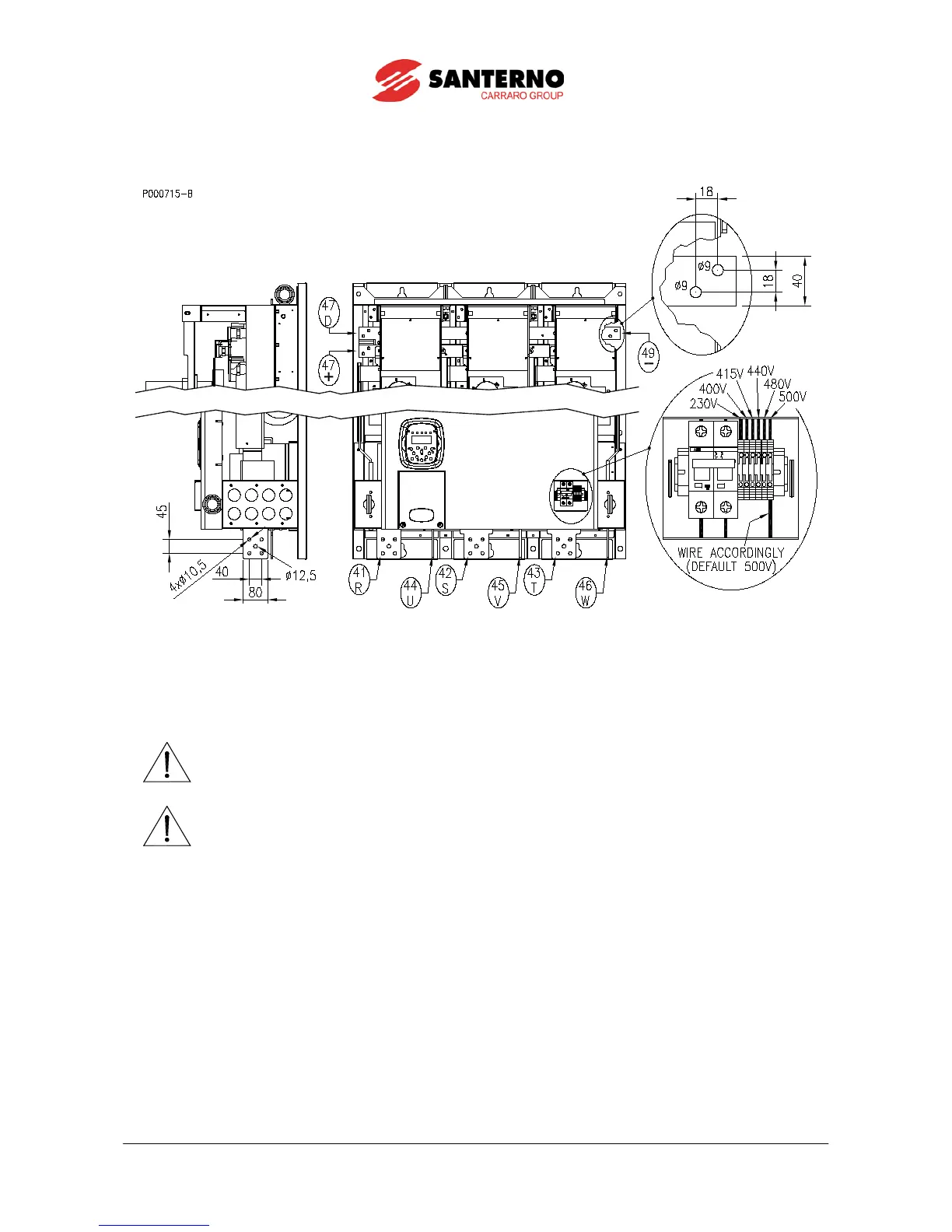

Figura 12: Barre di collegamento S60
La figura mostra la posizione e le dimensioni delle barre di collegamento del SINUS PENTA alla rete e al motore relative
agli inverter S60. Nella figura è inoltre indicata la posizione e le istruzioni di collegamento del trasformatore di
alimentazione integrato. Tale collegamento deve essere configurato in base alla tensione di alimentazione nominale
utilizzata.
ATTENZIONE
Le barre
47/D
e
47/+
sono collegate in cortocircuito come default di fabbrica.
L’eventuale induttanza in continua va collegata tra le barre
47/D
e
47/+
dopo aver
rimosso il cortocircuito.
ATTENZIONE
Nel caso in cui si vogliano alimentare in corrente continua gli inverter di grandezza
S60 consultare Elettronica Santerno.
