3.5. LED di segnalazione del modulo tastiera/display
Il modulo tastiera/display comprende 11 LED, il display a cristalli liquidi a quattro righe da sedici caratteri, un buzzer
sonoro e 12 tasti. Il display visualizza il valore dei parametri, i messaggi diagnostici, il valore delle grandezze elaborate
dall'inverter.

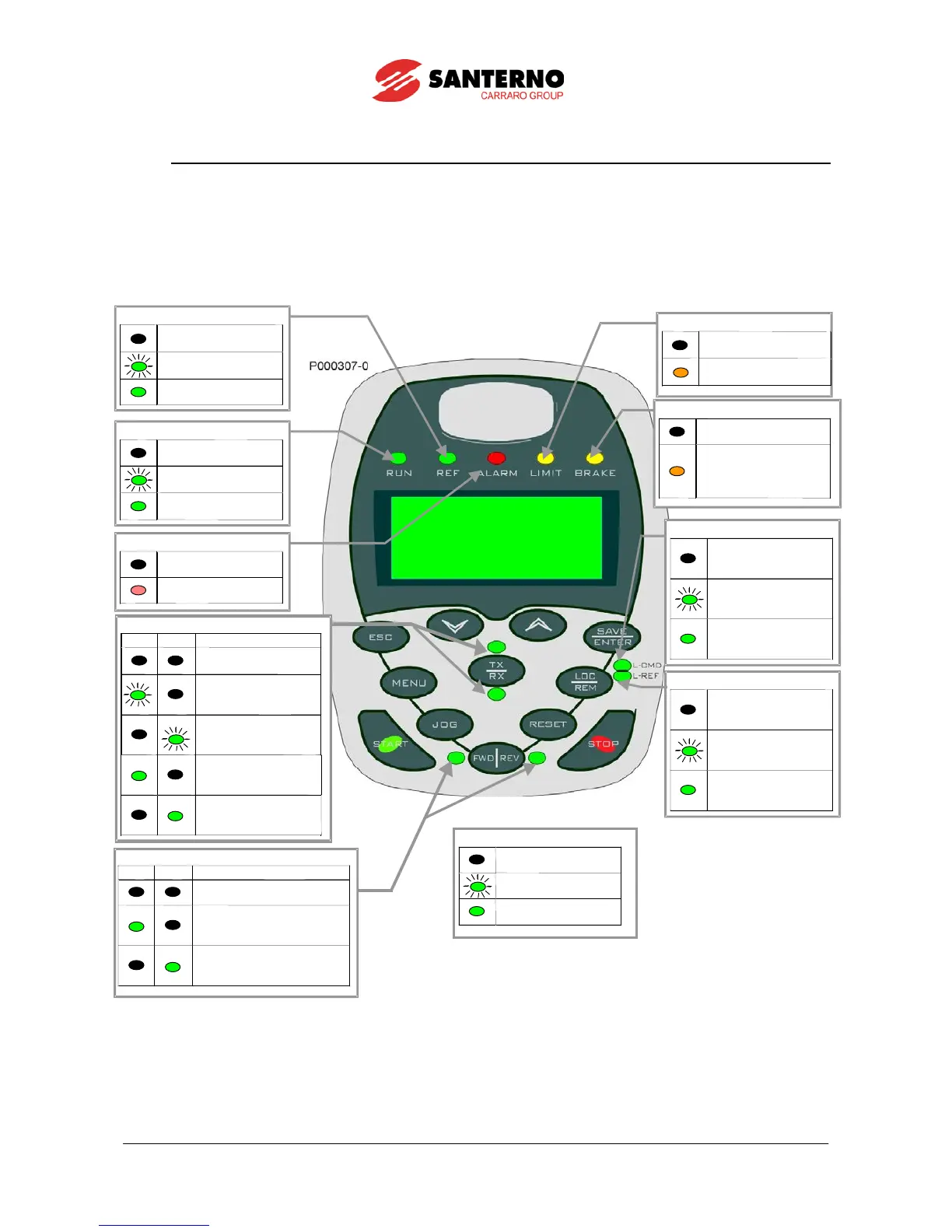

Il significato dei LED di segnalazione è riassunto nella figura che segue, la quale consente di individuarne la posizione sul
frontale del modulo tastiera/display.
Led RUN
-
VERDE
Motore non alimentato
Motore alimentato ma
coppia nulla (folle)
Motore alimentato in
marcia
Led REF
-
VERDE
Riferimento velocità,
frequenza, coppia nullo
Motore in accelerazione
o decelerazione
Riferimento
presente
Led ALARM
-
ROSSO
Inverter OK
Inverter in allarme
Led LIMT
-
GIALLO
Nessuna limitazione
attiva
Limitazione tensione o
corrente attiva
Led BRAKE
-
GIALLO
Marcia normale
Sono attivi in alternativa:
-
DC current brake
-
IGBT frenatura
-
allungamento rampe.
Led L
–
CMD
-
VERDE
nessuna delle sorgenti
selezionate per i
comandi è la tastiera
i comandi provengono
sia da tastiera che da
morsettiera
i comandi provengono
esclusivamente dalla
tastiera
Led L
–
REF
-
VERDE
il riferimento proviene
esclusivamente dalla
morsettiera
il riferimento proviene
sia da tastiera che da
morsettiera
Il riferimento proviene
esclusivamente dalla
tastiera
Led FWD e REV
-
VERDI
FWD
REV
Riferimento totale nullo
il riferimento totale di
frequenza o velocità o coppia
è presente ed è positivo
il riferimento totale di
frequenza o velocità o coppia
è presente ed è negativo
Led TX e RX
-
VERDI
TX
RX
Nessun
trasferimento
parametri
Download: attesa
di conferma
Upload: attesa di
conferma
Legenda
LED spento
LED lampeggiante
LED acceso fisso
è in corso un download
dei parametri utente da
tastiera a inverter
è in corso un upload dei
parametri utente da
