Meßumformer
MP 25
Bedienungsanleitung
9408-800-25001
gültig ab Nr. 8386

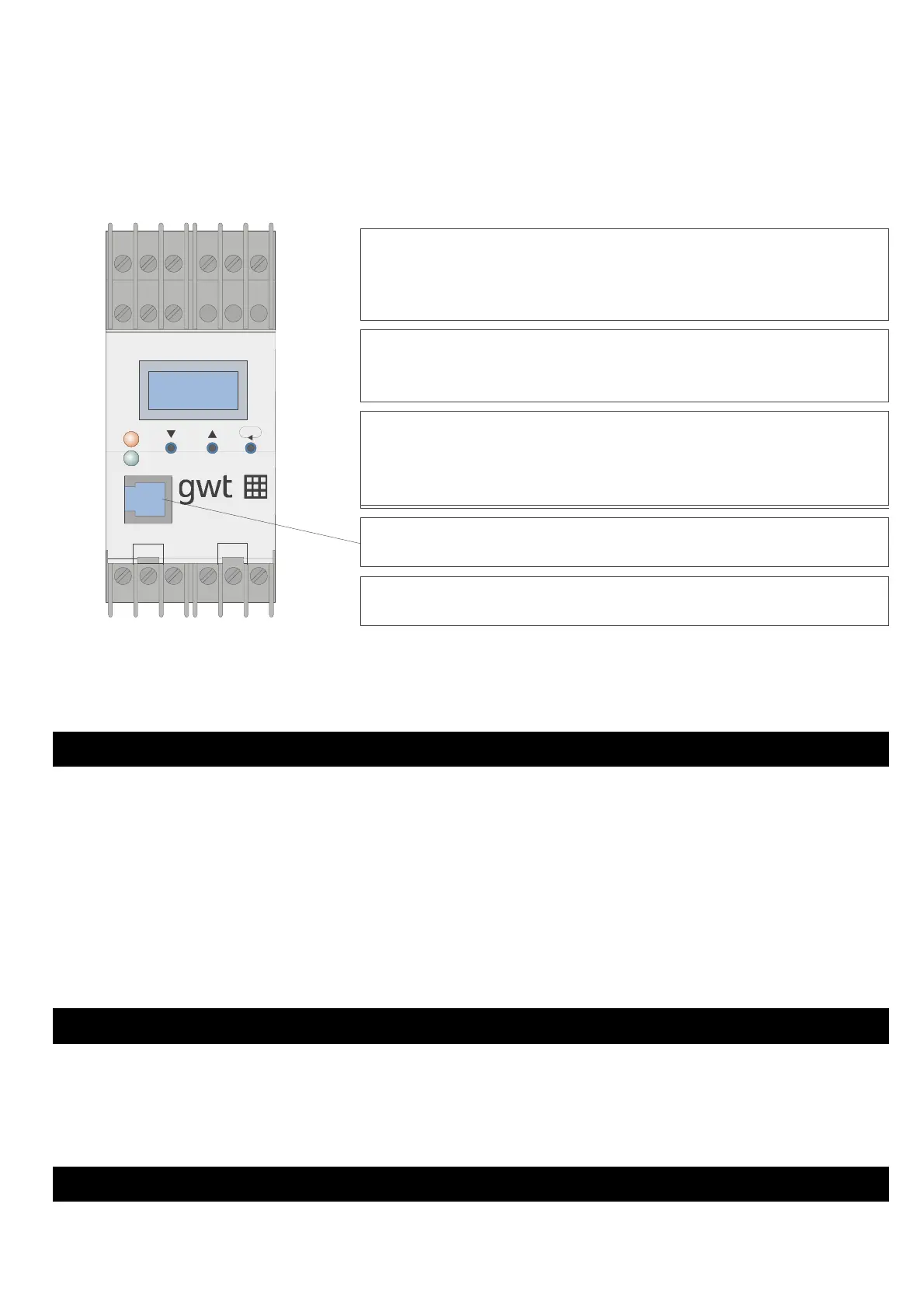

Schraubklemmen MP 25
Eingang: 1, 2
Versorgung DMS: 7, 8
Relaisausgang: 10, 11
LED
rot= Anzeige Meßkreisüberwachung
grün = Anzeige Betriebsbereitschaft
Taste
M Anzeigeumschaltung, Ebenenwechsel und Bestätigung
I Wert vergrößern rg
D Wert verkleinernrg
4-poliger Anschluß für
Schnittstellenadapter
Ausgang(Strom/Spannung):19, 20, 21
Hilfsenergie-Anschlüsse: 22, 23, 24
g
Die Werte werden um so schneller geändert, je länger die Taste gedrückt wird.
Dies gilt für Parameter und Konfigurationen. Wir empfehlen, die alten Werte vor
der Veränderung zu notieren.
SICHERHEITSHINWEISE
Beiliegende Sicherheitshinweise (9499 047 08801) durchlesen und unbedingt
beachten!
Die Isolierung des Gerätes entspricht der Norm EN 61 010-1 (VDE0411-1) mit
Verschmutzungsgrad 2, Überspannungskategorie II, Arbeitsspannungsbereich 300V
und Schutzklasse I.
Dieses Gerät darf nicht in Ex-gefährdeten Bereichen verwendet werden!
ELEKTROMAGNETISCHE VERTRÄGLICHKEIT
Der Meßumformer MP 25 erfüllt die folgenden Europäischen Fachgrundnormen:
Störaussendung EN 50081-1 und Störfestigkeit: EN 50082-2.
Das Gerät ist uneingeschränkt für Wohn- und Industriegebiete einsetzbar.
TECHNISCHE DATEN r Datenblatt Bestell-Nr. 9498 708 25003
9408-800-25001 19
789 101112
123
22 23 24
1999
19 20 21
MP25
