BEDIENUNG
Die Meßwertanzeige (physikalische Größe) und Ausgangsgröße (0..100%) erfolgt in der
p BEDIENEBENE
1
p PARAMETEREBENE 2 dient zur Anpassung von Werten, z. B. Grenzwerten.
Es kann erforderlich sein, das Gerät in der
p KONFIGURATIONSEBENE
3 an die Meßaufgabe (Eingänge) und an die
Ausgangsfunktionen anzupassen.
BEDIENEBENE

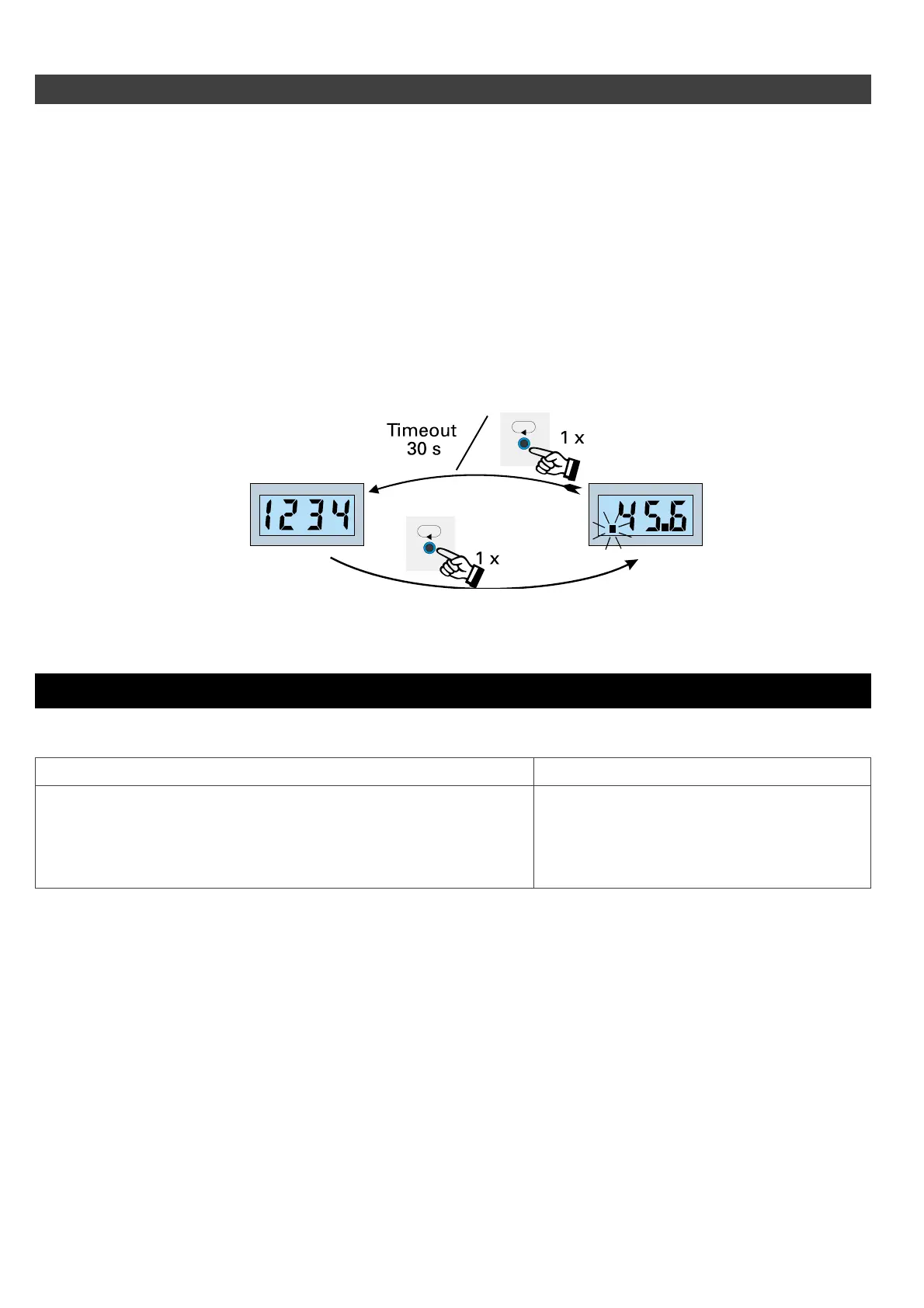

Im Normalzustand wird der Standard-Meßwert angezeigt. Mit Taste M kann die
Ausgangsgröße für ca. 30s angezeigt werden.
Hilfsenergie einschalten:
Gerät wird initialisiert.
(2 s alle Anzeigeelemente;
3s Con1- Wort)
Gerät ist in der
Bedien-
Ebene 1
FEHLERANZEIGEN
In der Anzeige wird bei bestimmten Prozeßzuständen ein Hinweis ausgegeben
Prozeßzustände
Anzeige von Meßwert / Ausgangsgröße
Fühlerbruch
FbF
Überlauf der Ausgangsgröße (> 110%)
nnnn
Unterlauf der Ausgangsgröße (< -10%)
(Ausgangssignale < 0 mA / 0 V können nicht unterschritten werden.)
uuuu
22 9408-800-25001
