PARAMETRES DE LINEARISATION
A la condition qu’une linéarisation selon spécification ait été configurée (Con2 = x2xx), on
change en affichage/utilisation des paramètres de linéarisation en tapant sur la touche M
>5 secondes (nouveau niveau). Faute de configuration d’une linéarisation selon
spécification, on passe en «configuration» en tapant sur la touche M >5 secondes.
+
Ce niveau est quitté après un dépassement de temps timeout de 30s ou en
tapant brièvement sur la touche M après le dernier paramètre.
Paramètres de linéarisation:
Nom du paramètre de linéarisation
Symbole
Plage des valeurs
Nombre des segments
n
1...8
Valeur d’entrée pour le premier point de
segment.
In1
-999 ... In2 *
Valeur de sortie pour le premier point de
segment
Ou1
-999 ... 9999 Ü
Valeur d’entrée pour les points de segments
2à9
Inx
In(n-1)... In (n+1)*
Valeur de sortie pour les points de segment 2
à9
Oux
-999 ... 9999 Ü
Ü Affichage en unités physiques de la variable affichée, le point décimal étant
déterminé par
”dP”.
* Affichage en unités physiques de la variable d’entrée
+ En tapant sur la touche M (pendant plus de 5 secondes) on passe en
«configuration».
46 9408-800-25001
In1
In3
In2
In4
In5
In6
In7
In8
In9
Ou1
Ou2 Ou3 Ou4 Ou5 Ou6 Ou7 Ou8 Ou9
Segment 1 Segment 8

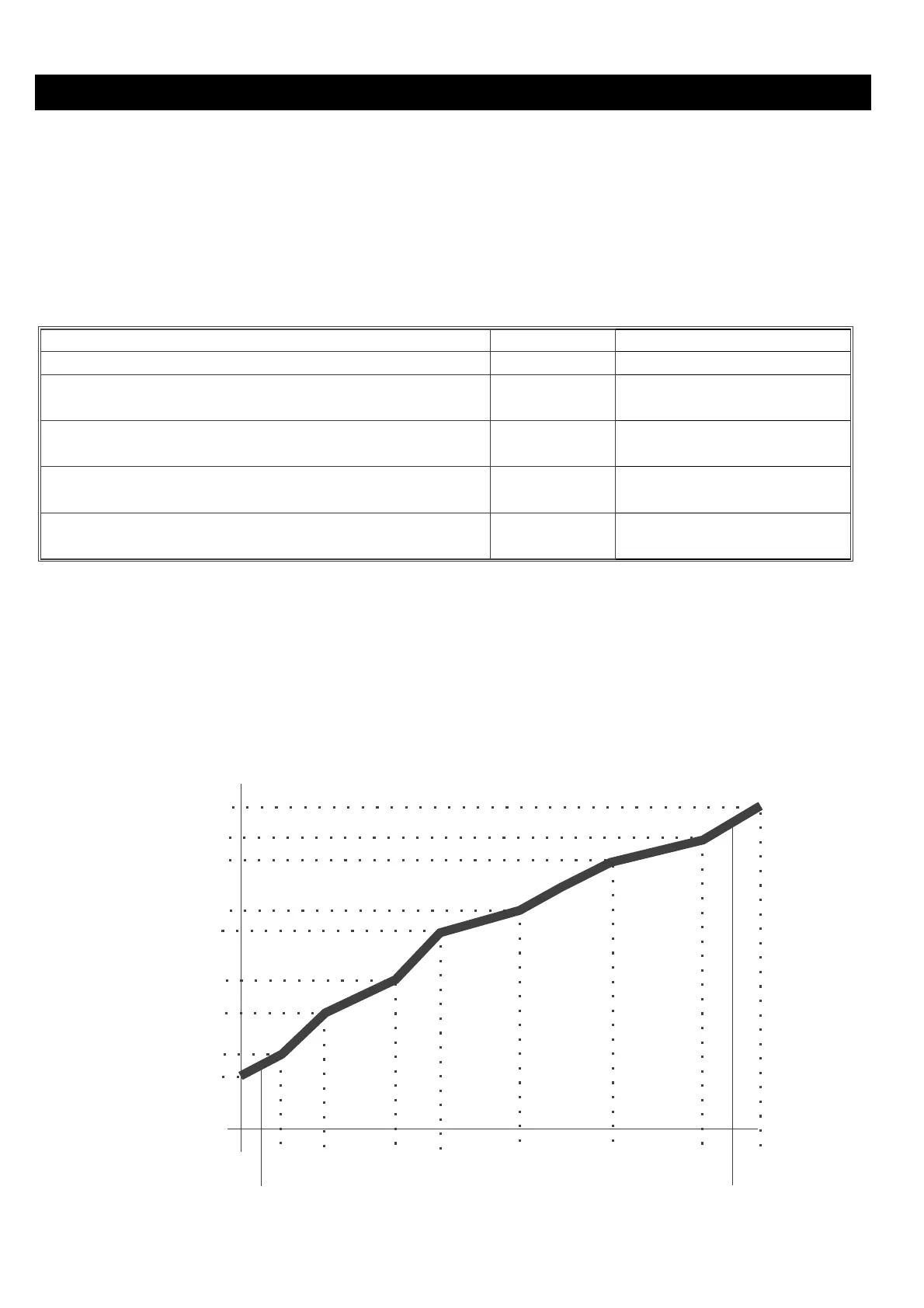

Bild 5: Linearisierungsbeispiel mit 8 Segmenten (9 Wertepaaren)
