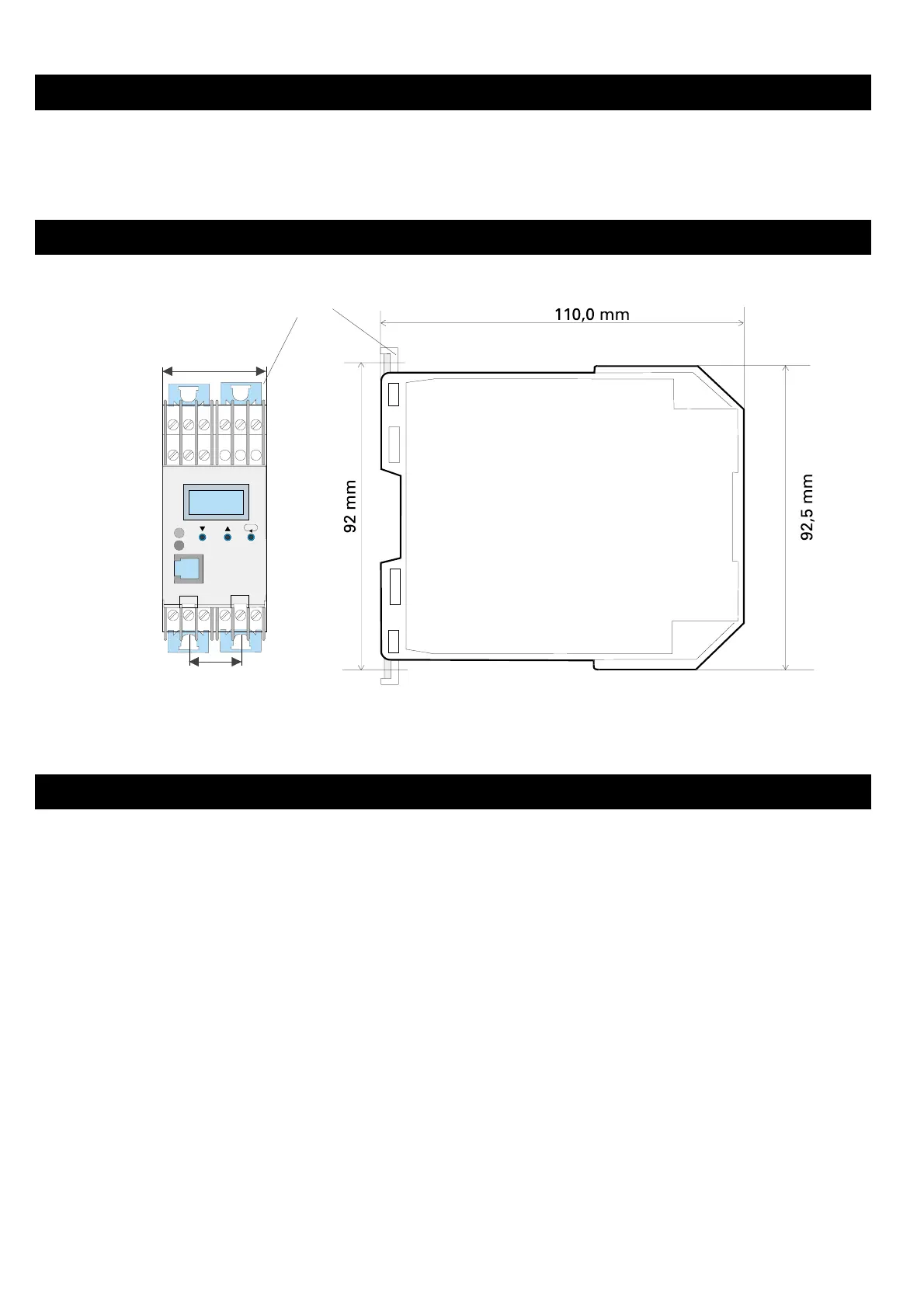

MONTAGE
Brides de fixation
L’unité est appropriée pour le montage sur rail et le montage mural.
RACCORDEMENTS ELECTRIQUES
Maintenir les lignes d’alimentation séparées des lignes du signal et de mesure!
L’utilisation de lignes de mesure torsadées et blindées est obligatoire (relier le
blindage à la terre). Afin d’éviter de mettre l’appareil en panne, des contacteurs
éventuellement raccordés doivent être munis de circuits de protection selon les
spécifications du fabricant.
Les appareils doivent être protégés par un fusible supplémentaire, individuel ou
commun, pour une consommation de puissance max. de 10VA (calibre standard min.
1 A)!
La tension max. admissible par rapport à la terre est de 50 Veff pour les circuits de
mesure et du signal. La tension max. admissible entre les circuits d’alimentation est
de 250 Veff.
