AUSFÜHRUNGEN
9408 800 25001
85...265 VAC

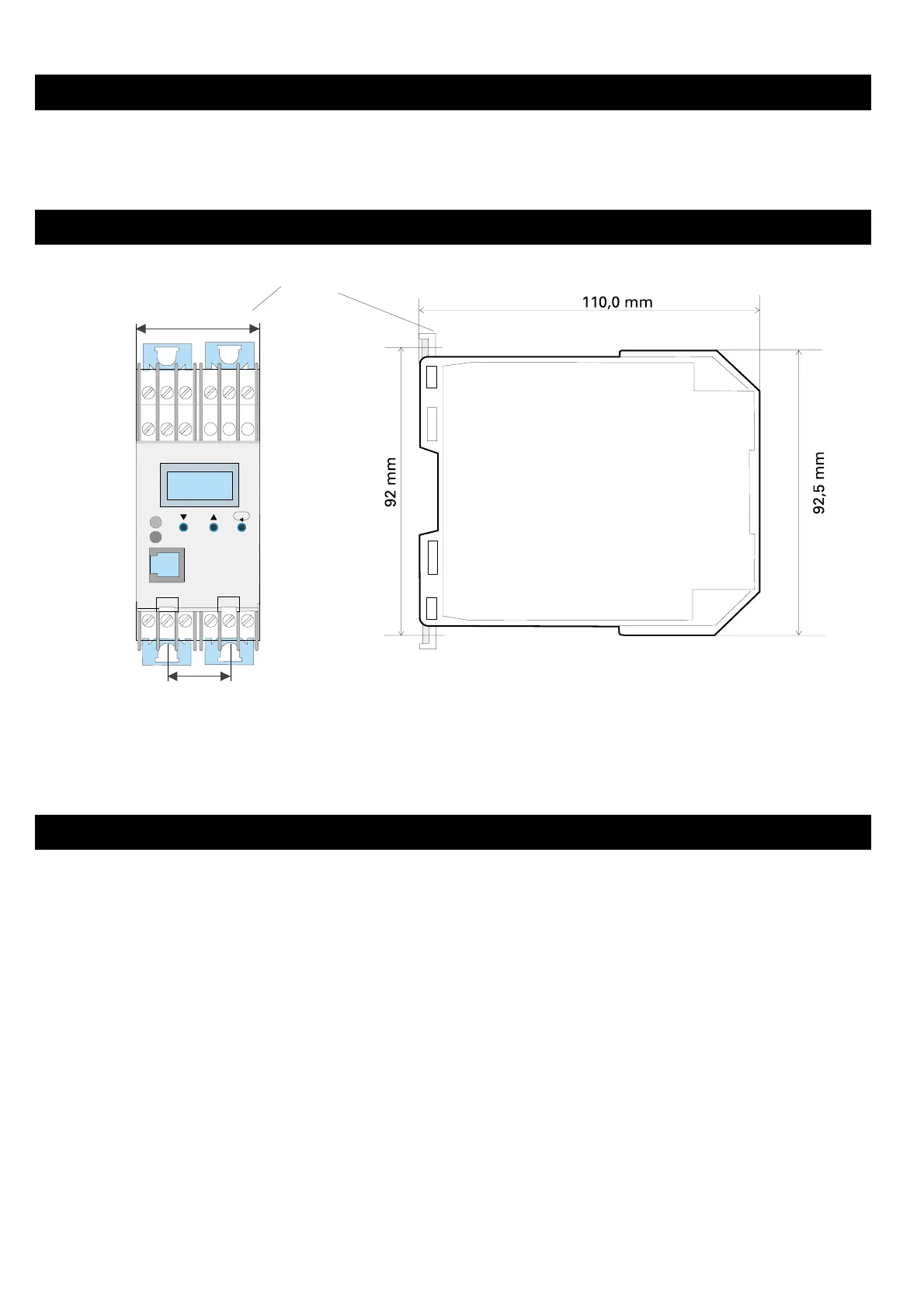

MONTAGE
ausziehbare Laschen
Das Gerät ist geeignet für Tragschinenmontage und Wandmontage.
ELEKTRISCHER ANSCHLUSS
Netzleitungen getrennt von Signal- und Meßleitungen verlegen! Verdrillte und
abgeschirmte Meßleitungen sind erforderlich (Abschirmung mit Erde verbunden).
Angeschlossene Schaltelemente sind mit Schutzbeschaltungen nach Angabe des
Herstellers zu versehen. Dies vermeidet Spannungsspitzen, die eine Störung des
Gerätes verursachen können.
Die Geräte sind zusätzlich entsprechend einer max. Leistungsaufnahme von 10 VA pro
Gerät einzeln oder gemeinsam abzusichern (Standard-Sicherungswerte, min. 1 A)!
a
Meß- und Signalstromkreise dürfen max. 50 Veff gegen Erde führen,
Netzstromkreise dürfen max. 250 Veff gegeneinander führen.
20 9408-800-25001
789
1
0
1
1
1
2
123
22 23 24
1999
19 20 21
40
20
