LINEARISIERUNGSPARAMETER
Nur wenn eine Anwenderlinearisierung konfiguriert wurde ( Con2 = x2xx), wird in der
Parameterebene durch Drücken der Taste M >5 Sekunden zur Anzeige/Bedienung
der Linearisierungsparameter umgeschaltet ( neue Ebene ).
Wurde keine Anwenderlinearisierung konfiguriert, wird durch Drücken der
Taste M >5 Sekunden in die Konfigurationsebene umgeschaltet.
+
Diese Ebene wird nach einem Timeout von 30 s verlassen oder
wenn die Taste M nach dem letzten Parameter kurzzeitig gedrückt wird.
Linearisierungsparameter:
Linearisierungsparametername
Symbol
Verstellbereich der Werte
Segmentanzahl
n
1...8
Eingangwert f. 1. Linearisierungsstützpunkt
In1
-999 ... In2 *
Ausgangwert f. 1. Linearisierungsstützpunkt
Ou1
-999 ... 9999 Ü
Eingangwert f. 2-9. Linearisierungsstützpunkt
Inx
In(n-1)... In (n+1)*
Ausgangwert f. 2-9.
Linearisierungsstützpunkt
Oux
-999 ... 9999 Ü
Ü Anzeige in physikalischer Einheit der Anzeige, Dezimalpunkt wird durch “dP” bestimmt.
* Anzeige in phys.Einheit der Eingangsgröße
+ Durch Drücken der M - Taste (länger als 5 Sekunden) wird in die
Konfigurationsebene umgeschaltet.
30 9408-800-25001
In1
In3
In2
In4
In5
In6
In7
In8
In9
Ou1
Ou2 Ou3 Ou4 Ou5 Ou6 Ou7 Ou8 Ou9
Segment 1 Segment 8

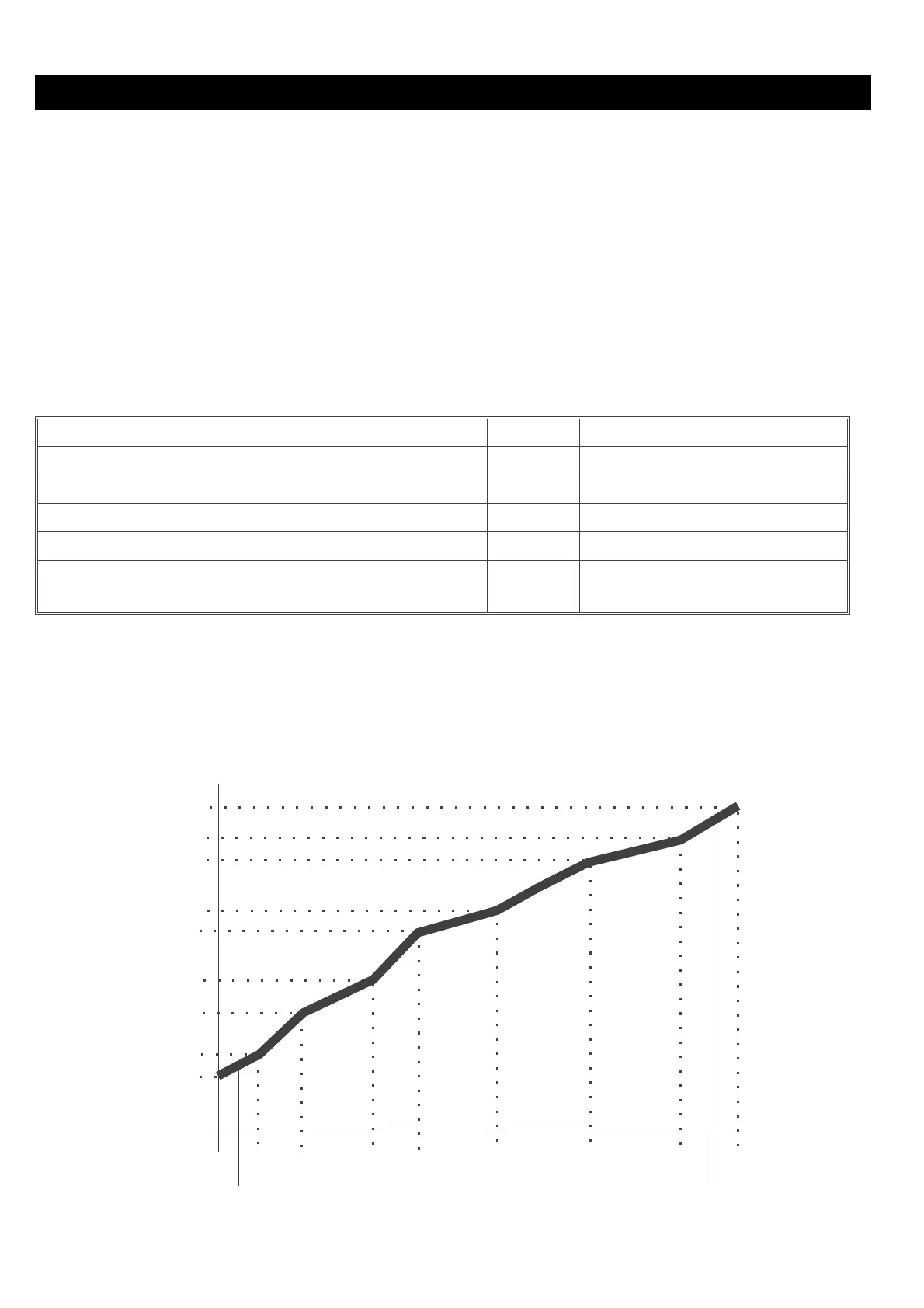

Bild 5: Linearisierungsbeispiel mit 8 Segmenten (9 Wertepaaren)
