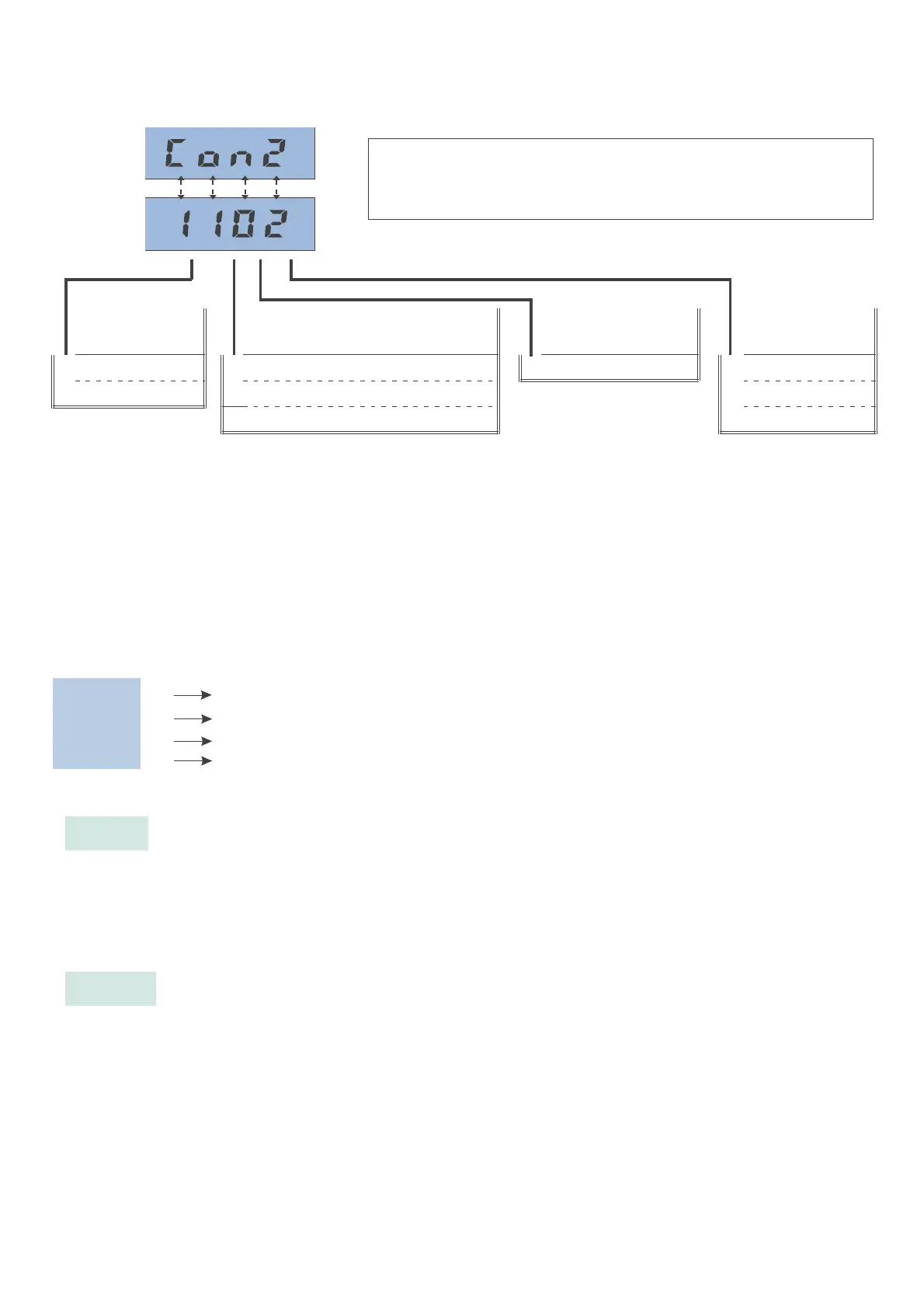

Aufbau des Konfigurationswortes 2 ( Con2):
Drücken der Tasten I und D verändert den Wert
von Con2 (je länger desto schneller).
Mit Drücken von M wird die Änderung wirksam.
Netzfrequenz-
unterdrückung
Anwenderanpassung Rechenfunktion
Ausgangs
signal Ü
0
50Hz
0
keine
0
keine
0
0...20mA
1
60Hz
1
mit Skalierung/Anpassung *
1
4...20mA
2
mit Anwenderlinearisierung¢
2
0...10V
Ü Es stehen beide Ausgangssignale (Strom und Spannung) gleichzeitig zur Verfügung. Mit dieser
Einstellung wird die Ausgangsart gewählt, die exakt kalibriert sein soll. Wenn jedoch nur als
Ausgangssignal Spannung genutzt werden soll, dann muß zusätzlich eine Verbindung zwischen
Klemme 20 und 21 (Stromausgang) gelegt werden. Bei 4...20mA ergibt sich ein Spannungsausgang 2...10V.
*rAbschnitt Beispiele.
¢rAbschnitt Linearisierungsparameter.
Einstellung des Dezimalpunktes
dp=
0
1234
1
123.4
2
12.34
3
1.234
Zugang zur Meßwertanpassung zulassen
Mit Corr = 1 ist der Zugang zur Meßwertanpassung rSeite 31 frei.
Nach erfolgter Meßwertanpassung sollte der Zugang wieder gesperrt
werden.
Mit Corr = 0 ist der Zugang zur Meßwertanpassung (korrektur) gesperrt.
Eine eventuell eingestellte Meßwertanpassung bleibt wirksam.
Passzahl eingeben
Eine Veränderung der Parametrierung/ Konfiguration kann mittels einer
Passzahl verhindert werden (Wertebereich: -999 ...9999). Diese
Passzahl ist dann beim Übergang zur Parametrierebene
2 einzugeben.
Diese Funktion ist abschaltbar: Taste D drücken bis ‘----‘ angezeigt
wird.
Verlassen der Konfigurationsebene rSeite 23
+
Die Konfigurationsebene wird erst nach vollständigem Durchlauf verlassen;
kein Timeout !
9408-800-25001 25
Corr
dpas
