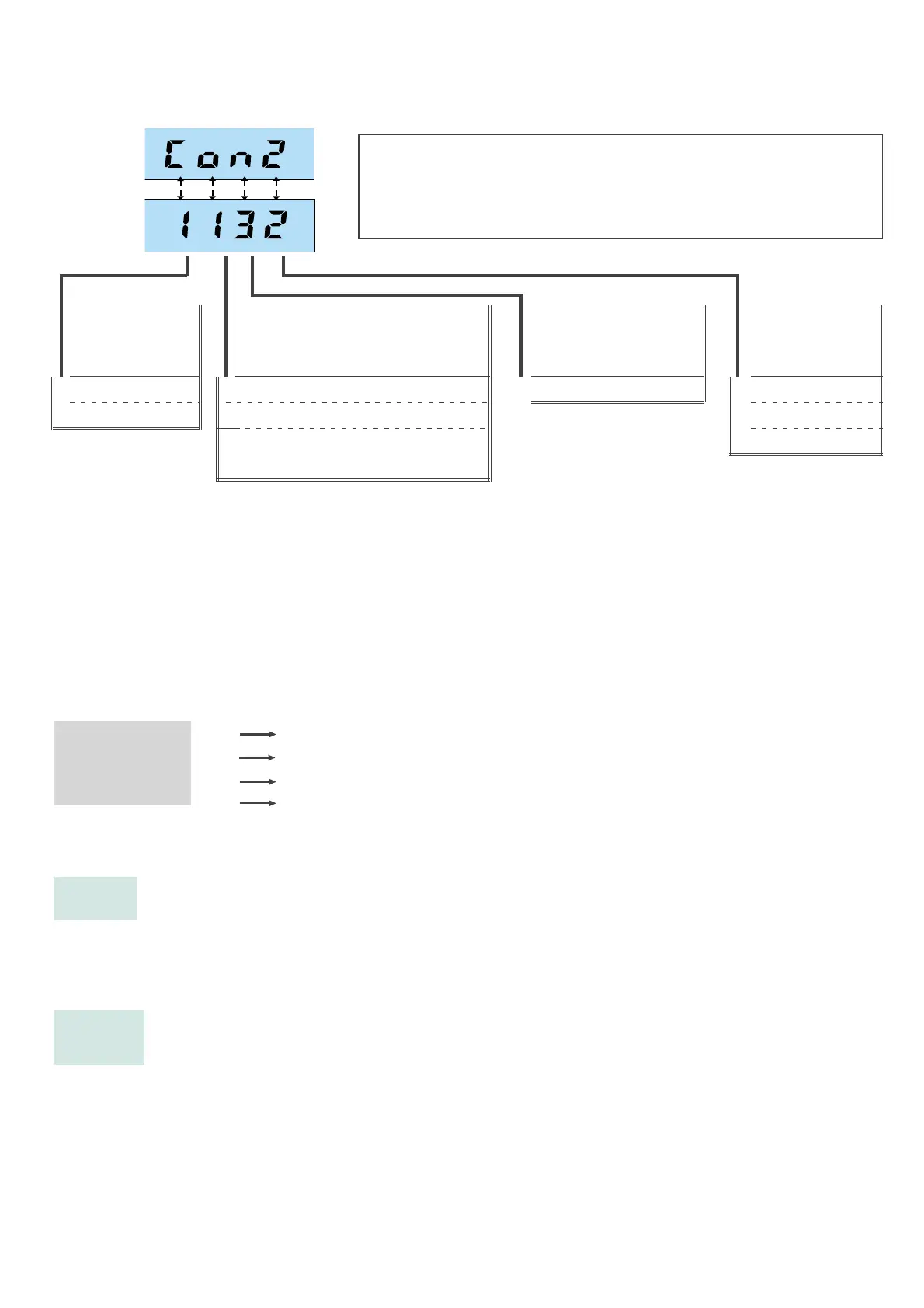

Structure du mot de configuration 2 ( Con2):
En tapant sur les touches I et D la valeur de Con2
est changée (d’autant plus rapidement que la touche
est enfoncée plus longtemps ).
En tapant sur M le changement est effectif.
Suppression de
la fréquence
secteur
Correction selon spécification Fonction de calcul
Signal de sortie
Ü
0
50Hz
0
sans
0
sans
0
0...20mA
1
60Hz
1
Avec mise à l’échelle/correction *
1
4...20mA
2
Avec linéarisation selon
spécification¢
2
0...10V
Ü Les deux signaux de sortie (courant et tension) sont disponibles simultanément. Ce réglage
permet de choisir le type de sortie. Celui-ci doit être étalonné avec précision. Pour utiliser seulement
le signal de sortie tension, cependant, il faut relier
les bornes 20 et 21 (sortie courant). Pour 4...20mA , la sortie tension est de 2...10V.
*rparagraphe Exemples.
¢rparagraphe Paramètres de linéarisation.
Réglage du point décimal
dp=
0
1234
1
123.4
2
12.34
3
1.234
Autorisation de l’accès à la correction de la valeur mesurée
Corr = 1 autorise l’accès à la correction de la valeur mesurée rpage47.
Après avoir réalisé la correction de la mesure, l’accès doit être réinterdit.
Corr = 0 interdit l’accès à la correction de la valeur mesurée. Une
correction de la valeur mesurée éventuellement réglée reste effective.
Entrée du numéro de passe
Le paramétrage/la configuration peut être protégé(e) contre le changement
en entrant un numéro de passe (plage: -999 ...9999). Ce numéro de
passe doit être entré lors du passage au niveau de paramétrage
2. Cette
fonction peut être mise hors circuit: taper sur la touche D jusqu’à ce que
‘——‘ soit affiché.
Sortie du niveau de configuration rpage 39
+
Le niveau de configuration est quitté seulement après le passage complet;
pas de dépassement de temps Timeout !
9408-800-25001 41
