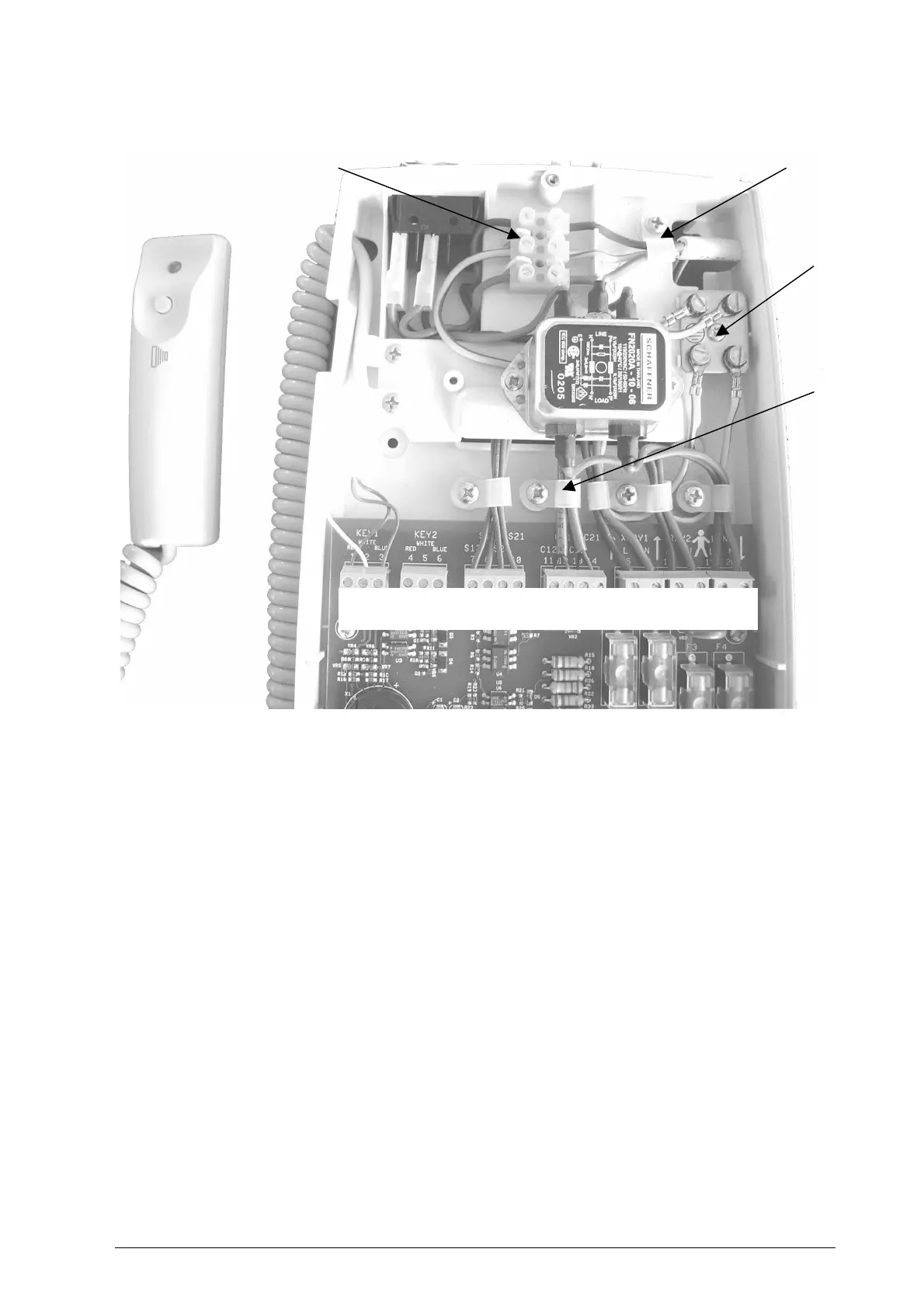

Fig. 23
1 1
TUBEHEAD N° 1 CONTROL BUTTON and/or REMOTE CONTROL BUTTON
2 2
TUBEHEAD N° 2 CONTROL BUTTON and/or REMOTE CONTROL BUTTON
3A 3A
TUBEHEAD N° 1 RX SIGNALING LAMP FOR EXTERNAL USE
3B 3B
TUBEHEAD N° 2 RX SIGNALING LAMP FOR EXTERNAL USE
The electronic card terminal boards control the following functions:
4A 4A
RS232 COMMUNICATION FOR XRAY1
4B 4B
RS232 COMMUNICATION FOR XRAY2
5 5
TUBEHEAD N° 1 POWER SUPPLY
6 6
TUBEHEAD N° 2 POWER SUPPLY
7 7
TIMER POWER SUPPLY
1 2 3A-3B 4A-4B 5 6 7
