124 Slovensko
GRAFIČNI LCD-DISPLEJ
Vse pomembne podatke o delovanju regulatorja vidimo na gračnem LCD displeju.

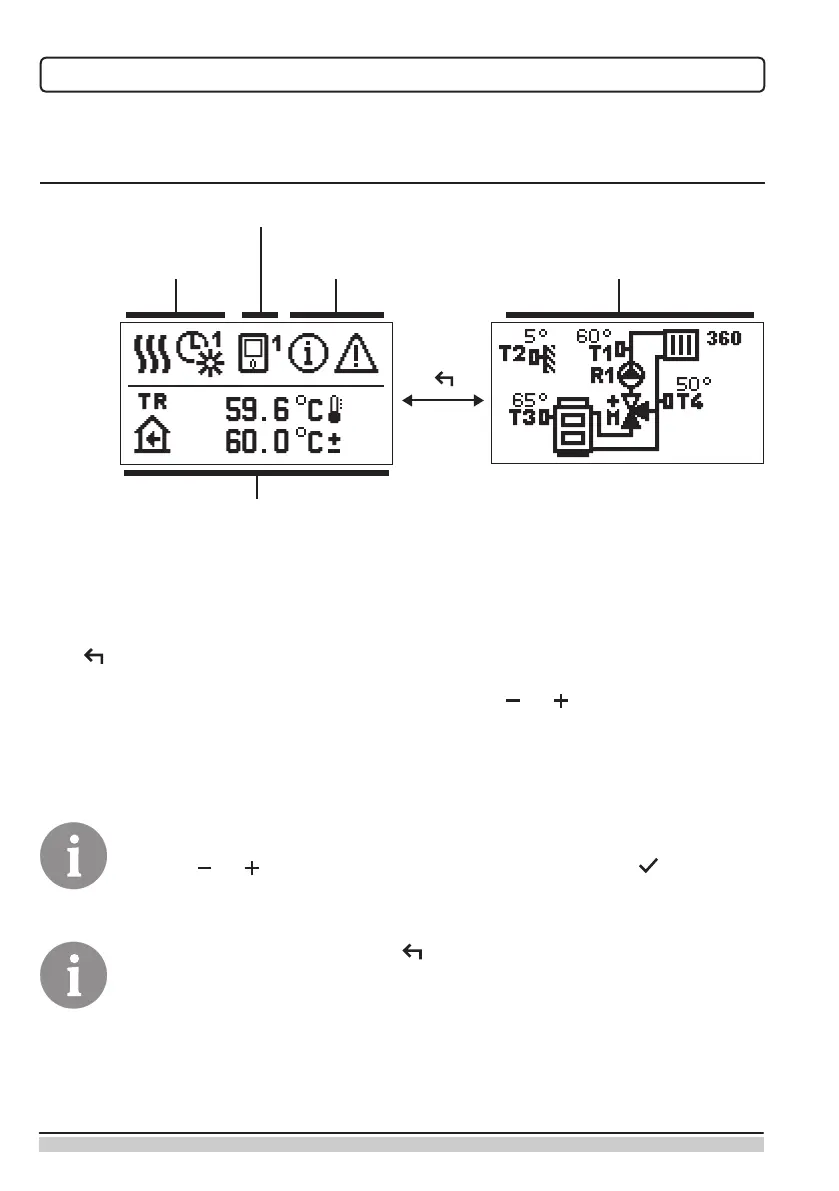

OPIS IN IZGLED ZASLONA
Obvestila in
napake
Način delovanja in
uporabniške funkcije
Prikaz podatkov na zaslonu:
Način delovanja, uporabniške funkcije, obvestila in napake se prikazujejo v zgornji polovici
zaslona. Za preklop med prikazom podatkov in prikazom hidravlične sheme uporabljamo
tipko .
Za pregled temperatur in drugih podatkov uporabimo tipki in . Število tipal in drugih
podatkov, ki jih lahko vidimo na zaslonu, je odvisno od izbrane hidravlične sheme in nasta-
vitev regulatorja.
Če želimo, da se po uporabi tipkovnice na zaslon povrne nam ljubi podatek, ga
s tipko in poiščemo in ga z 2 sekundnim pritiskom tipke potrdimo.
Če za 2 sekundi pritisnemo tipko se prikaz temperature spremeni iz
enovrstičnega v dvovrstičnega ali obratno (samo kadar je P1.9=0). Pri
dvovrstičnem prikazu temperature (P1.9=1) je v prvi vrstici izmerjena tempera-
tura, v drugi vrstici pa želena ali izračunana temperatura.
Hidravlična shema s
prikazom temperatur
Sobna enota
Temperature, zaščitne funkcije in
prikaz drugih podatkov
