GRAFISCHES LCD-DISPLAY
Alle wichtigen Daten bezüglich der Funktion des Reglers werden auf dem graschen LCD-
Display angezeigt.

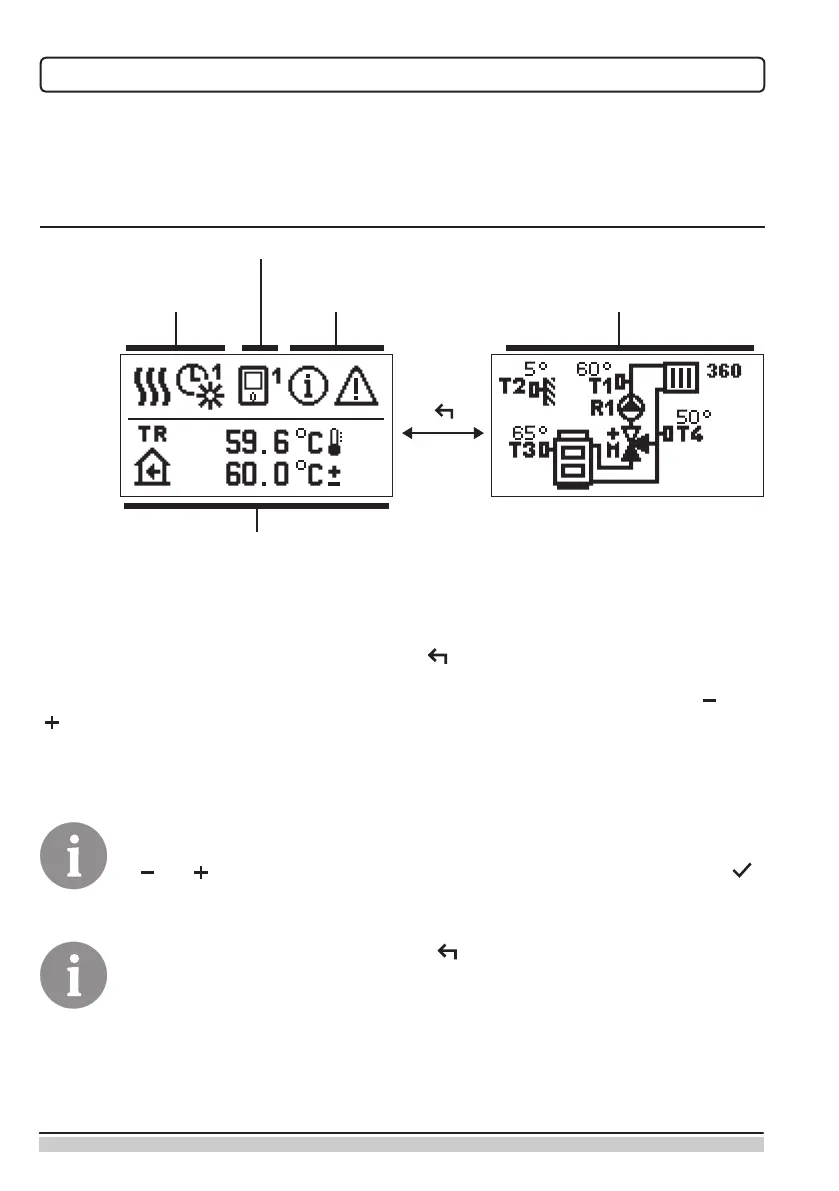

BESCHREIBUNG UND AUSSEHEN DES BILDSCHIRMS
Meldungen und
Fehler
Betriebsart und Benut-
zerfunktionen
Datenanzeige auf dem Bildschirm:
Betriebsart, Benutzerfunktionen, Meldungen und Fehler werden in der oberen Hälfte des
Bildschirms angezeigt. Für das Umschalten zwischen der Datenanzeige und der Anzeige
des Hydraulikschemas verwenden Sie die Taste .
Für die Übersicht über Temperaturen und andere Daten verwenden Sie die Tasten und
. Die Anzahl der Sensoren und andere Daten, die Sie auf dem Bildschirm sehen kön-
nen, ist von dem ausgewählten Hydraulikschema und der Reglereinstellung abhängig.
Wenn Sie möchten, dass nach Nutzung der Tastatur auf dem Bildschirm eine
gewünschte Information erneut angezeigt wird, suchen Sie sie mit den Tasten
und und bestätigen sie durch 2 Sekunden langes Drücken der Taste .
Wenn Sie 2 Sekunden lang die Taste drücken, ändert sich die Tempera-
turanzeige von einzeilig zu zweizeilig und umgekehrt (nur wenn P1.9=0 ist).
Bei zweizeiliger Temperaturanzeige (P1.9=1) ndet sich in der ersten Zeile
die gemessene Temperatur, in der zweiten hingegen die gewünschte oder die
berechnete Temperatur.
Hydraulikschema mit
Temperaturanzeige
Raumeinheit
Temperaturen, Schutzfunktionen und
Anzeige anderer Daten
