Seltron AHC40 - Simboli Per la Visualizzazione Della Temperatura E Degli Altri Dati; Simboli Delle Funzioni DI Sicurezza

86 Italiano

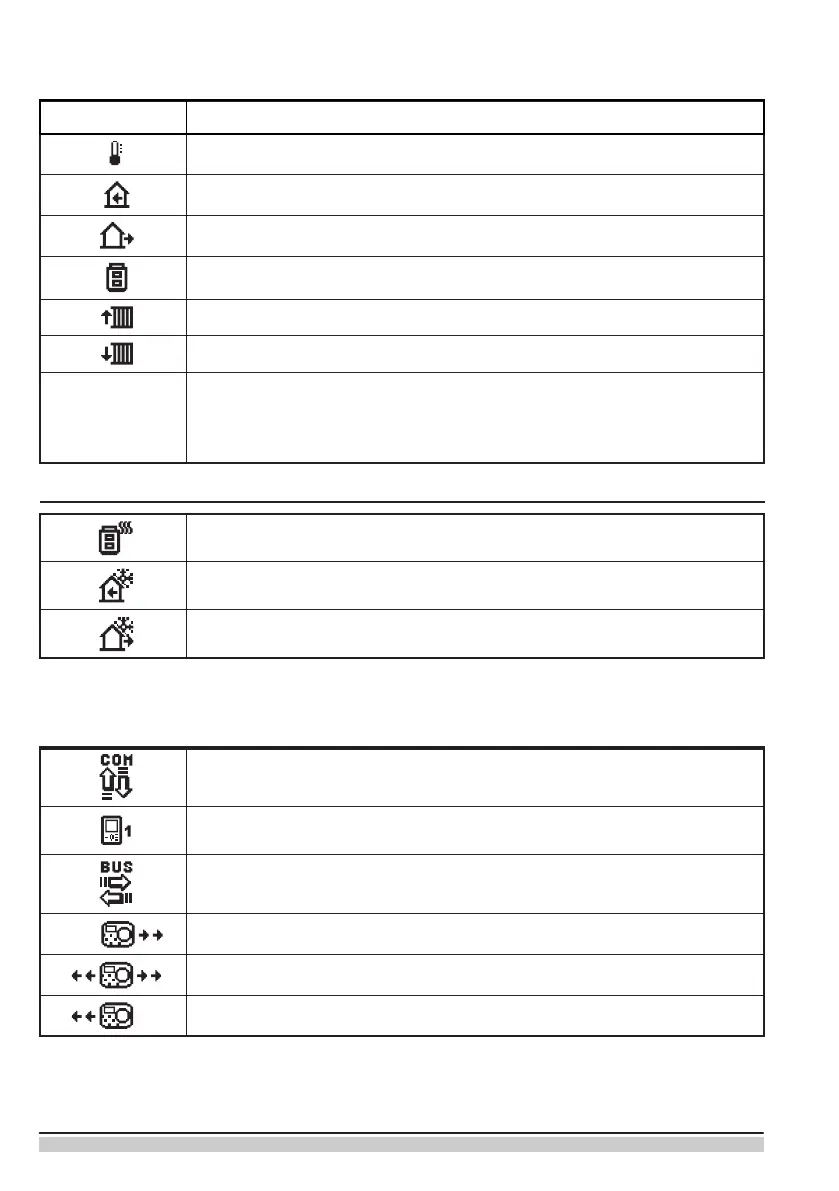

SIMBOLI PER LA VISUALIZZAZIONE DELLA TEMPERATURA E DEGLI ALTRI
DATI
Simbolo Descrizione
Temperatura rilevata.
Temperatura ambiente.
Temperatura esterna
Temperatura della caldaia o della fonte di calore.
Temperatura di mandata.
Temperatura di ritorno.
T1, T2, T3, T4
TR
TA
TQ
Temperatura rilevata con le sonde T1, T2, T3 e T4.
Temperatura rilevata con la sensore ambiente o con l’unità ambiente.
Temperatura esterna rilevata con collegamento BUS.
Temperatura della fonte di calore rilevata con collegamento BUS.
SIMBOLI DELLE FUNZIONI DI SICUREZZA
Protezione contro il surriscaldamento della fonte di calore.
Protezione antigelo dovuto a bassa temperatura ambiente.
Protezione antigelo dovuta a bassa temperatura esterna.
SIMBOLI PER LA VISUALIZZAZIONE DELLE COMUNICAZIONI TRA I DISPOSITI-
VI COLLEGATI
Dispositivi collegati sulla linea di comunicazione COM.
Unità ambiente collegata. Il numero dopo l’unità ambiente indica se si
tratta della prima o della seconda unità ambiente.
Stato del regolatore in collegamento BUS.
Primo regolatore in collegamento BUS.
Regolatore intermedio in collegamento BUS.
Ultimo regolatore in collegamento BUS.
