DISPLAY GRAFICO LCD
Il display graco consente di visualizzare tutti i dati principali relativi al funzionamento del
regolatore.
DESCRIZIONE E LAYOUT DELLO SCHERMO
Avvisi ed
errori
Modalità operativa e
funzioni utente

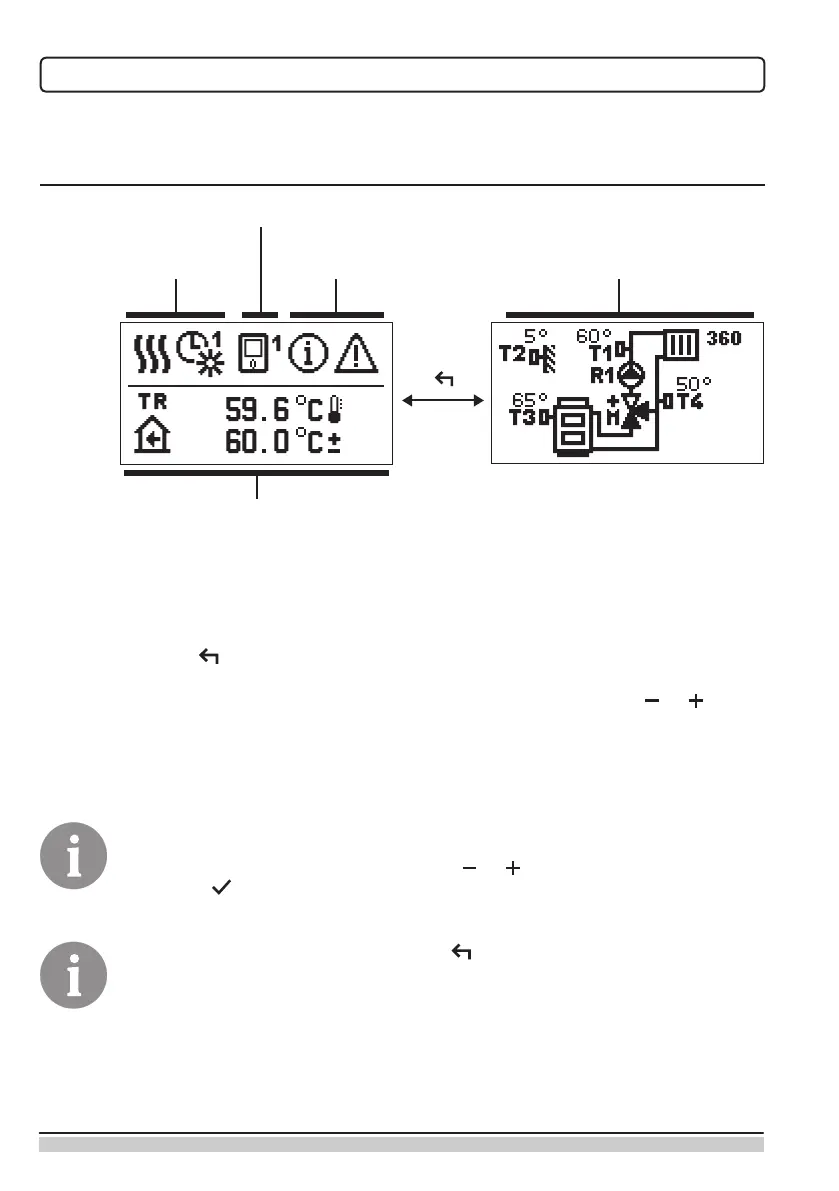

Visualizzazione dei dati sul display:
Modalità operativa, avvisi e avvertenze vengono visualizzati sulla metà superiore del
display. Per passare dalla visualizzazione dati alla visualizzazione dello schema idraulico
premere il pulsante .
Per la visualizzazione della temperatura e degli altri dati utilizzare i pulsanti e . Il nu-
mero di sensori e gli altri dati visibili sul display dipendono dallo schema idraulico selezio-
nato e dall’impostazione del regolatore.
Se dopo l’utilizzo della tastiera sul display si desidera recuperare un certo
dato, questo va ricercato con il pulsante e e confermato premendo il
pulsante per 2 secondi.
Se dopo 2 secondi si preme il pulsante , la visualizzazione della temperatu-
ra viene modica da visualizzazione a una riga a visualizzazione a due righe
o viceversa (solo quando P1.9=0). Con la visualizzazione della temperatura a
due righe (P1.9=1), sulla prima compare la temperatura rilevata e sulla secon-
da quella selezionata o calcolata.
Schema idraulico con
visualizzazione della temperatura
Unità ambiente
Temperature, funzioni di protezione e
visualizzazione di altri dati
